桥梁工程钢箱梁施工方案（33页）

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
本桥为八联连续钢箱梁，主线跨径分别为27.94+2x33m、3x33m、30+33+30m、2x30+33+2x30m,1-14轴桥梁总长438.94m，桥幅宽16.5m，主线位于2%的纵坡上，且纵面呈弧形，曲率半径2km。 A匝道跨径为3x33m，A0-A3轴桥梁总长99m，桥幅宽8.5m，B匝道跨径分别为31.37+2x23+35+30m、3x33m、3x33m，B1-B12轴桥梁总长340.37m，桥幅宽8.5m，主线由直线过渡为圆弧形状。
......
总体方案：
该项目钢箱梁桥根据工厂分段，总体先在标高低的地方向标高高的地方吊装，具体为先吊两个桥墩分段，再吊中间箱体分段。对于主线的中间箱体分段先吊中间两段，再吊两侧翅膀分段，并予以临时支架搁放。
......
，共33页。

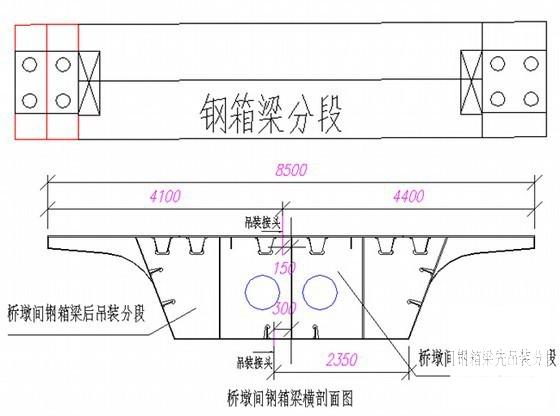

桥墩间的钢梁横剖面图

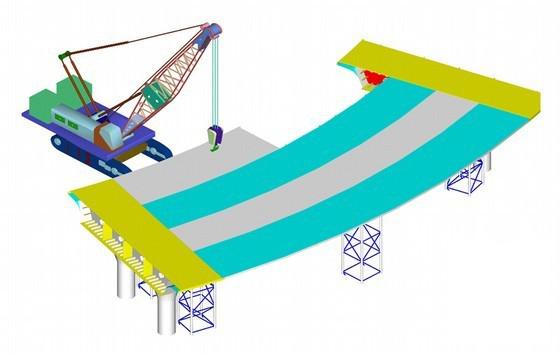

现场吊装机械
