城市快速路六车道高架桥梁图纸组合钢板梁钢箱梁连续梁

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 车道数：六车道
• 设计时速：80
• 干线：是
• 位置：湖南
• 设计年代：近代
• 附属：大桥,立体交叉

资料城市快速路组合钢板梁钢箱梁连续梁高架桥梁图纸，共计759张图纸，。节点清晰，桥梁结构丰富，推荐学习观摩。

项目概要

桥梁全长9024m。主路道路等级为城市快速路，设计速度80km/h,双向6 车道车道规模。辅路道路等级为城市主干路，设计速度50km/h,双向6/8 车道车道规模。高架上匝道采用单车道标准，高架下匝道采用双车道标准，地面上下匝道采用单车道标准。含主线、平行匝道、立交、主线及平行匝道的桥梁主体结构、桥面铺装、伸缩缝、支座、防撞栏杆、桥梁排水等。高架上匝道采用单车道标准，设置2.5m 宽的紧急停车带，采用3.5m 的混行车道。主线高架标准段主梁采用钢板组合梁，整幅桥宽25.0m，主梁横向共11 片预制小组合。双柱式框架墩，变宽段下部结构采用三柱式框架墩，平行匝道标准段下部结构采用独柱式花瓶墩，基础采用2 根直径2m 钻孔灌注桩，平均桩长为25m。盖梁长度为24.6m，承台平面尺寸2.5m×2.5m，厚度2m。跨线桥采用简支挂孔方案，主梁采用等高简支组合钢板梁，倒T 形盖梁。8条匝道立交采用单箱多室预应力混凝土箱梁、（40 64 40）m 钢箱梁、钢桁架梁桥。梁体主要有：36 60 36m组合梁、30 45 30m组合梁、60m简支组合梁、30 40 30m组合梁、34 34 40 36m组合梁、25 40 25m预应力混凝土梁、3X30m预应力混凝土连续梁、4X30m预应力混凝土连续梁、4X35m预应力混凝土连续梁、30 2x36 30m预应力混凝土连续梁

1 设计说明 42页

2 图纸759张



标准断面布置图（桥梁 匝道标准段）.png


地铁8 号线与主线桥梁关系示意图.png


36 60 36组合梁分块结构图.png

30 45 30m组合梁钢主梁结构图.png


30 40 30m组合梁变宽段钢主梁结构图.png

以下是该附件的部分文件列表：

文件名称	文件大小
2标附属设施7.20改.pdf	89.98 MB
★★主路2标-桥梁上册.pdf	206.18 MB
★★主路2标-桥梁下册.pdf	106.09 MB

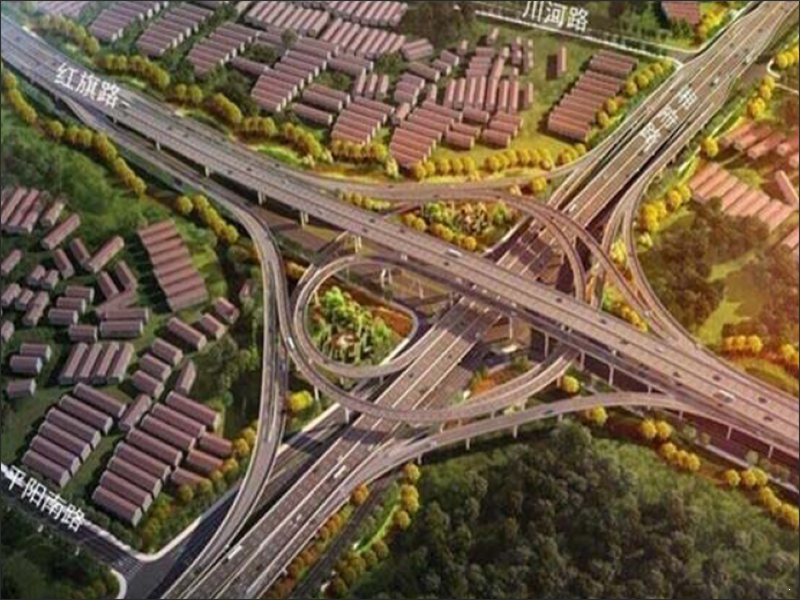

8条匝道立交总体布置效果图

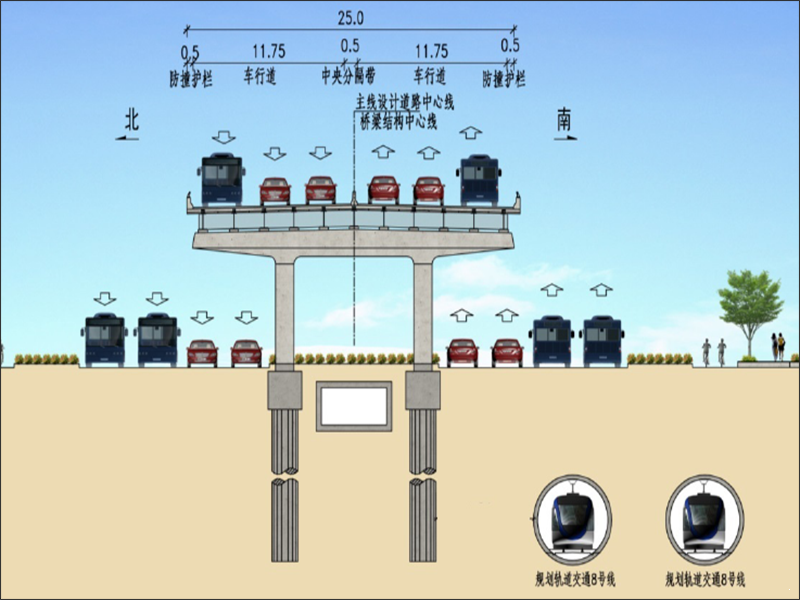

标准断面布置图（桥梁标准段）

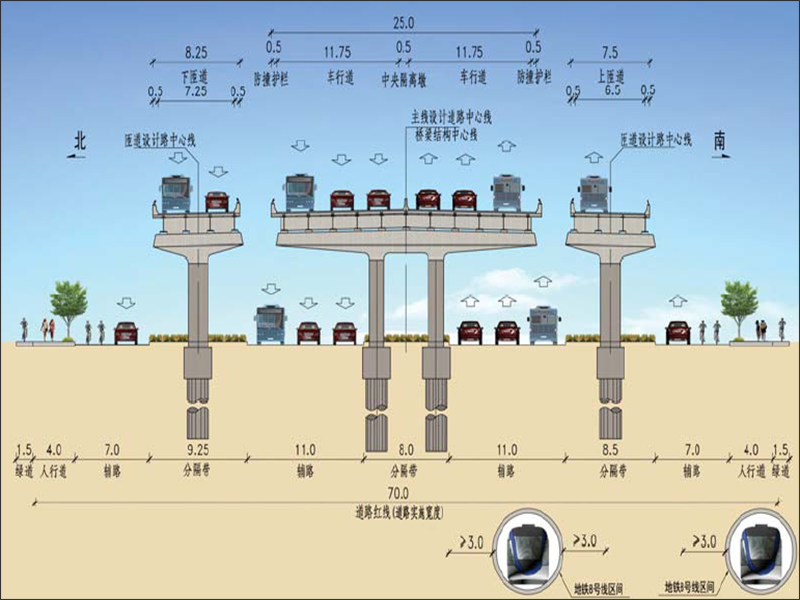

标准断面布置图（桥梁+匝道标准段）

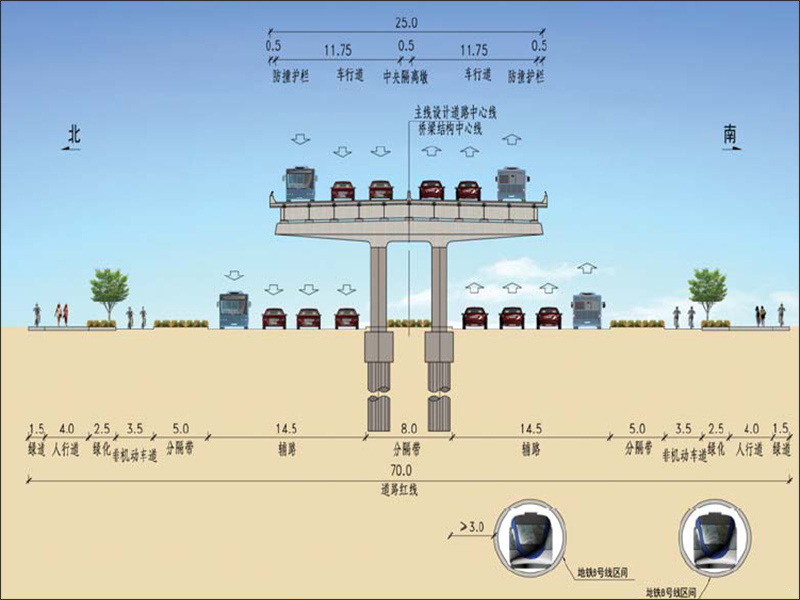

一般路段地铁8号线与桥梁关系示意图

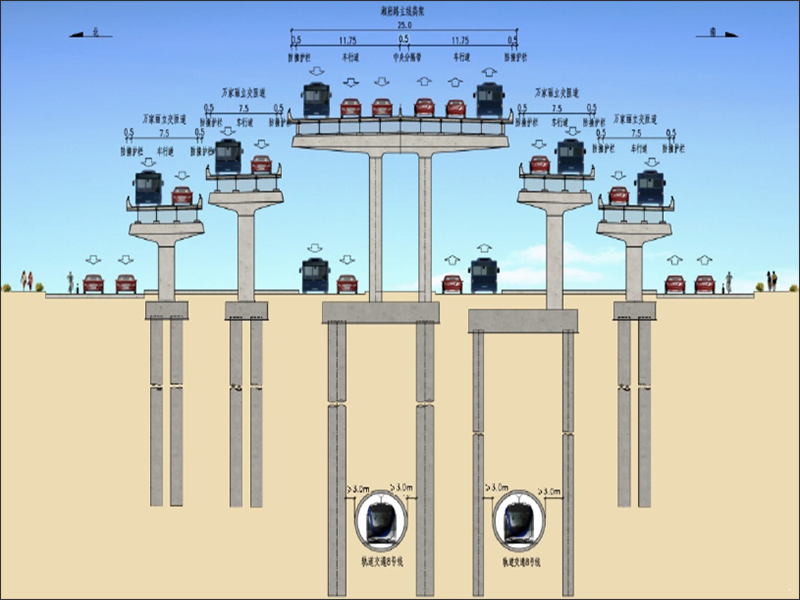

地铁8 号线与主线桥梁关系示意图

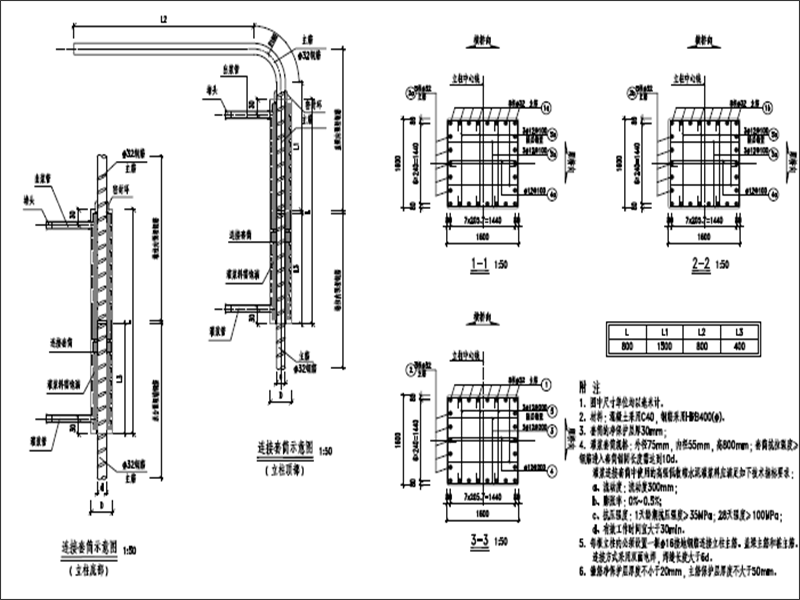

灌浆套筒连接构造图

36+60+36组合梁分块结构图

30+45+30m组合梁钢主梁结构图

40m简支组合梁钢梁结构图

30+40+30m组合梁变宽段钢主梁结构图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
