预应力变截面连续箱梁桥CAD施工图纸(双向四车道).dwg

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 公路等级：双向四车道高速公路 计算行车速度：100公里/小时； 　　设计车辆荷载：公路Ⅰ级 桥面总宽度：26米； 　　行车道宽度：2×7.5m 桥面纵坡：不大于3%； 　　设计洪水频率：1/300 设计风速：20m/s； 　　地震烈度：地震基本烈度Ⅵ度，按Ⅶ度设防。 　　中间设置2m的中央分隔带 　　大桥主要由30mT梁、40mT梁及主跨50m连续箱梁、主跨80m连续箱梁组合而成。左幅布置为：（12×30.0m）T梁 （30.0 50.0 30.0）m连续箱梁 （4×30.0m）T梁 （50.0 80.0 50.0）m连续箱梁 （13×30.0m）T梁 （8×40.0）m T梁，左幅桥梁全长1486.75m。右幅布置为：（12×30.0m）T梁 （30.0 50.0 30.0）m连续箱梁 （4×30.0m）T梁 （50.0 80.0 50.0）m连续箱梁 （14×30.0m）T梁 （7×40.0）m T梁，右幅桥梁全长1476.75m。其中（30.0 50.0 30.0）m连续箱梁跨越XX，（50.0 80.0 50.0）m连续箱梁跨越主隔堤，沙螺干渠由40mT梁跨越。 　　引桥为30m和40m先简支后结构连续体系T梁；主桥连续箱梁上部构造由两座三跨一联双幅预应力混凝土变截面连续箱梁组成，梁底为圆曲线，桥面横坡2%。大桥位于R=6600m的平曲线上。 　　 　　施工图说明书 　　工程数量表 　　桥型布置图(五） 　　主桥支座一般构造图 　　13＃、14＃主墩一般构造图 　　13＃、14＃主桥墩帽、主墩墩柱、主墩承台、主墩桩基钢筋布置 　　12＃、15＃交界墩一般构造图 　　12＃、15＃交界墩帽、墩柱、承台、桩基钢筋布置图 　　20＃、21＃主墩一般构造图 　　20＃、21＃主桥墩帽、墩柱、承台、桩基钢筋布置图 　　19＃、22＃交界墩一般构造 　　19＃、22＃交界墩帽、墩柱、承台、桩基钢筋布置图 　　0＃肋台一般构造图 　　0＃台台身钢筋布置图 　　43＃40mT肋台一般构造图 　　40mT肋台台身钢筋布置图 　　30mT引桥桥墩一般构造图 　　30 40mT桥墩一般构造 　　40mT桥墩一般构造 　　主桥支座垫石钢筋布置图 　　桩位坐标控制表 　　箱梁一般构造图 　　箱梁齿块一般构造图 　　30 50 30m箱梁顶板纵向预应力束布置图、底板纵向预应力束布置图、腹板纵向预应力束布置图、30 50 30m箱梁纵向预应力束材料数量及张拉伸长量表 　　30 50 30m箱梁纵向、竖向预应力束横断面图 　　防震锚栓构造图 　　箱梁施工方案示意图、连续梁临时锚固构造图 　　箱梁伸缩缝构造图、箱梁刚性支撑构造图 　　连续箱梁翼板加长块钢筋布置图 　　连续箱梁桥面横向布置图、连续箱梁齿板钢筋布置图 　　箱梁直线段普通钢筋布置图、箱梁边跨合拢段普通钢筋布置图 　　箱梁中跨合拢段普通钢筋布置图 　　节段普通钢筋布置图 　　箱梁横、竖向预应力构造图 　　箱梁纵向预应力束横断面图 　　横向布置及桥面铺装布置图 　　箱梁翼板加长块钢筋布置图 　　梁端封锚端构造图 　　锚具构造图、临时锚固构造图、伸缩缝构造图 　　主桥施工方案示意图 　　箱梁锚固齿块一般构造图 　　…… 　　共计170张 2004 交界墩桩基钢筋布置 桥墩防震锚栓构造图 箱梁底板纵向预应力束布置图

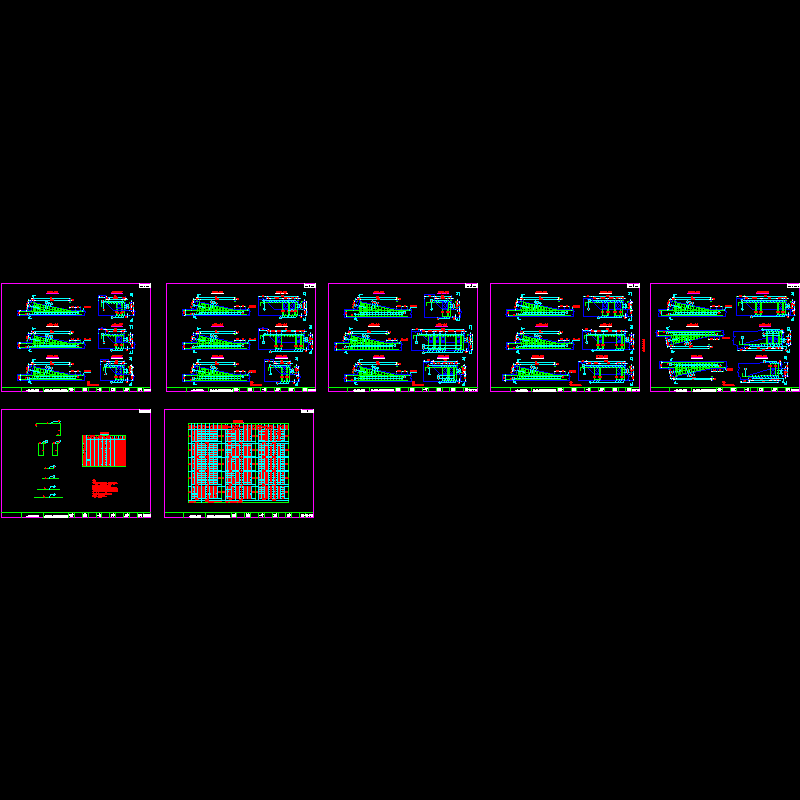

103-104页7'(7)号节段普通钢筋布置图.dwg

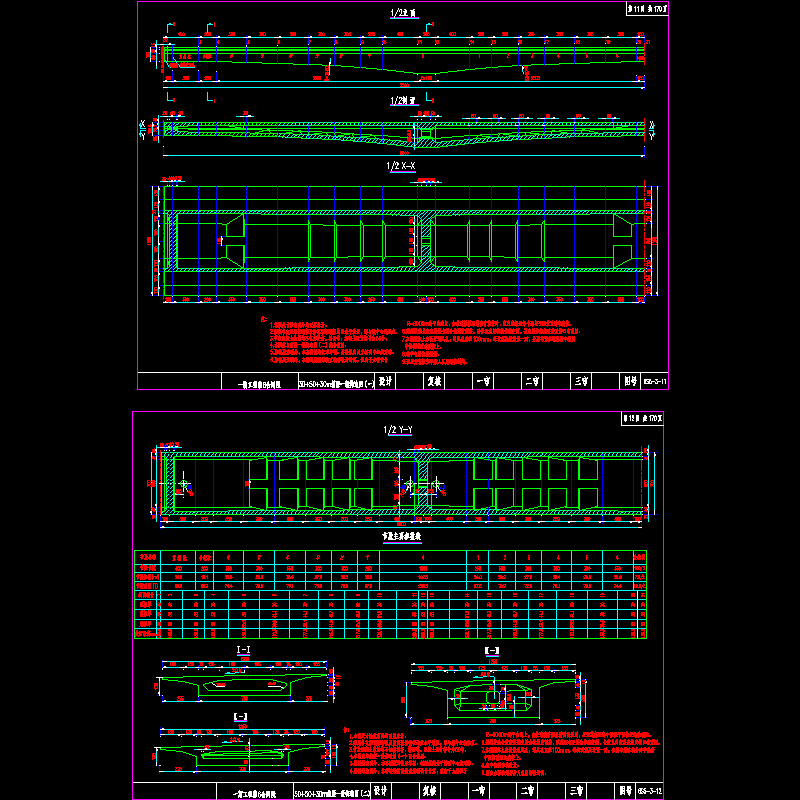

11-12页箱梁一般构造图.dwg

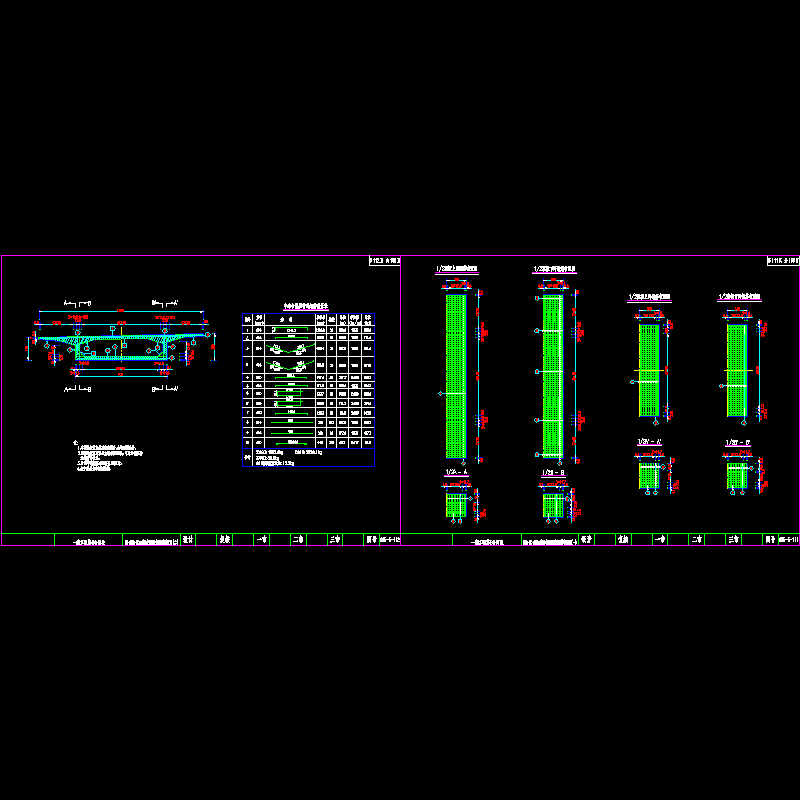

111-112页80m箱梁中跨合拢段普通钢筋布置图.dwg

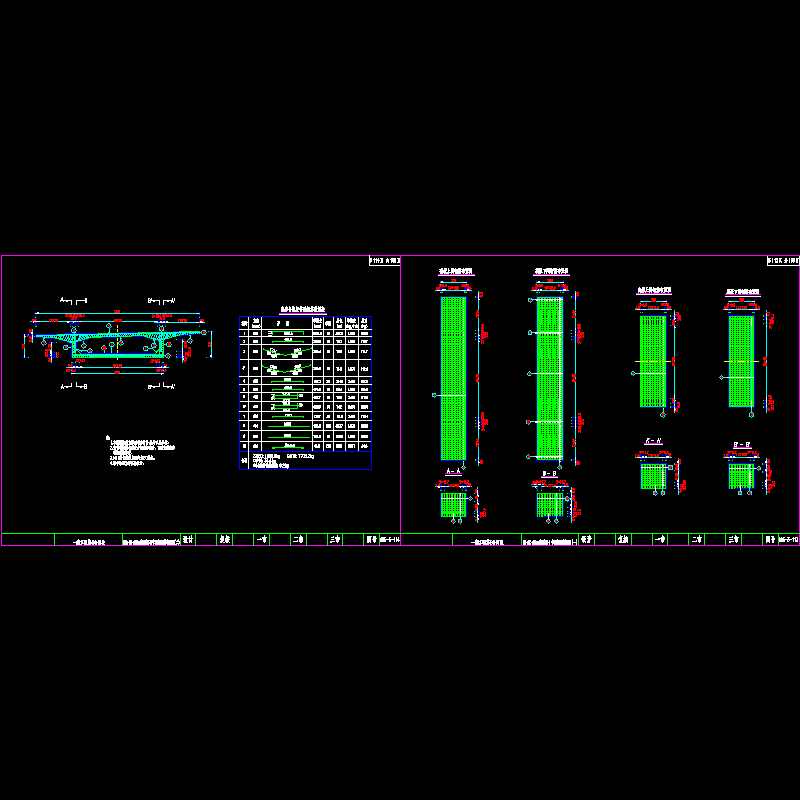

113-114页80m箱梁边跨合拢段普通钢筋布置图.dwg

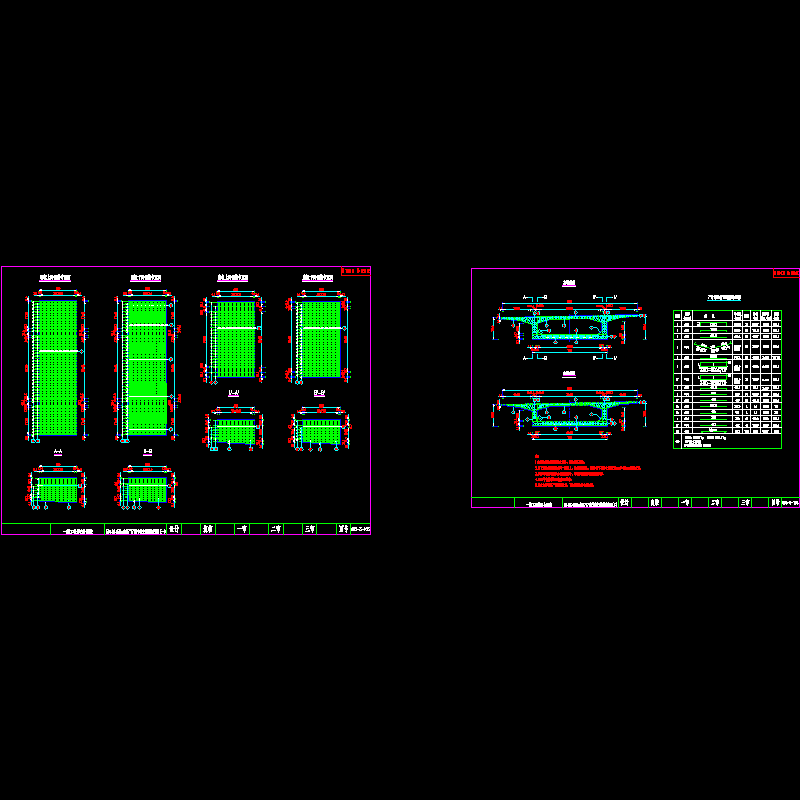

115-119页80m箱梁直线段普通钢筋布置图.dwg

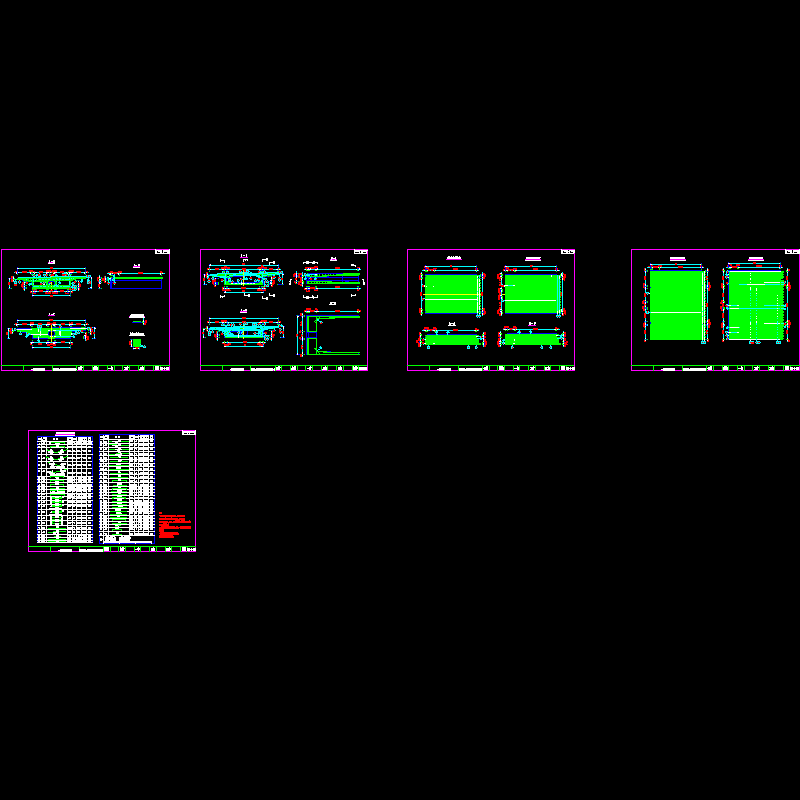

120-126 50+80+50m连续箱梁齿板钢筋布置图(五).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
