大桥连续梁限高架CAD施工图纸（4张）(钢筋锚固)(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明： 　　本图尺寸除钢筋直径以mm计及特殊注明外均以cm为单位； 　　限高架横梁和立柱均采用[40c制作，立柱顶设50×50钢板与立柱焊接，横梁直接焊接在钢板上； 　　立柱底设50×50钢板焊接于立柱上，钢板上焊接Φ22mm钢筋锚固于混凝土基座内； 　　限高架立柱间采用角钢∠75×10mm焊接连接； 　　限高架立柱底设100×100×100cmC40混凝土基座，施工时确保基座底埋深100cm； 　　限高架立柱及横梁采用反光漆涂刷成倾角为45°的黄黑相间倾斜线条，线宽及其间距均为15cm，设置时应把向下倾斜的一边朝向行车道； 　　横梁左侧和右侧分别设"前方限高"、"减速行驶"警示文字，横梁中部设限高标识牌"5.0m"，文字高度和宽度均设为35cm，所有文字均采用反光油漆； 　　限高架设于桥东西两侧桥头以防止超高车辆撞击大桥连续梁，桥东西侧桥头各设一套限高架； 　　限高架前方5m设置减速标线。 　　…… 　　共计4张

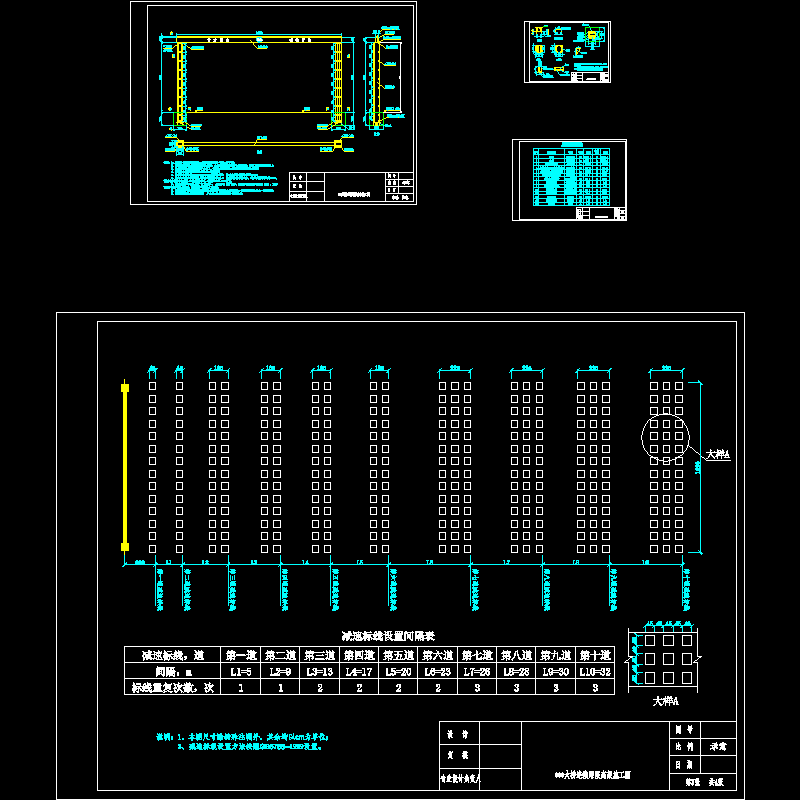

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
