温福铁路特大桥墩承台钢板桩围堰内支撑结构CAD图纸(连续梁设计)(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

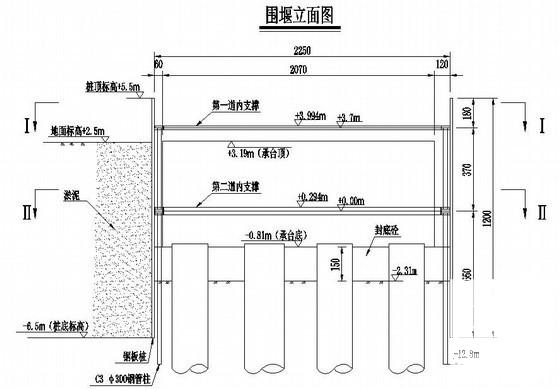

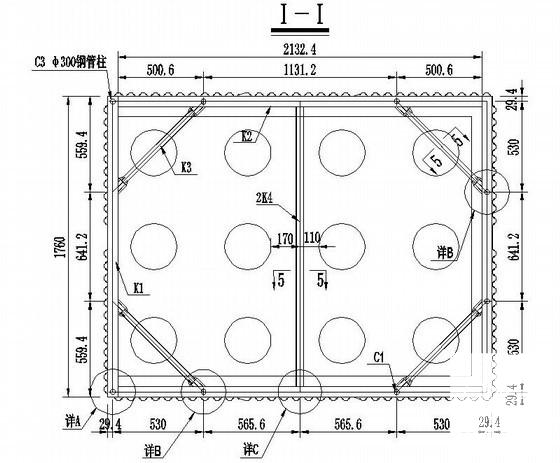

• xx#墩承台钢板桩围堰内支撑结构图（一）

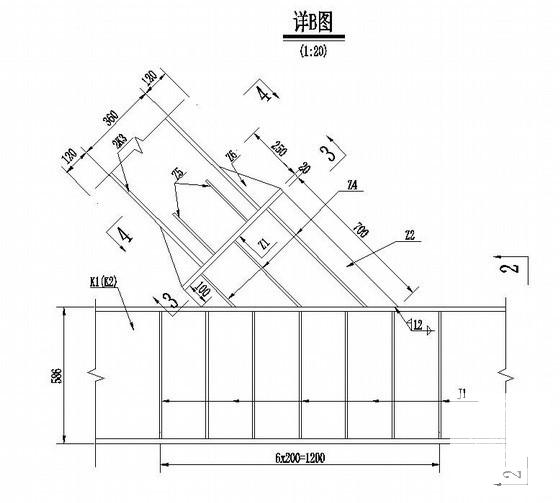

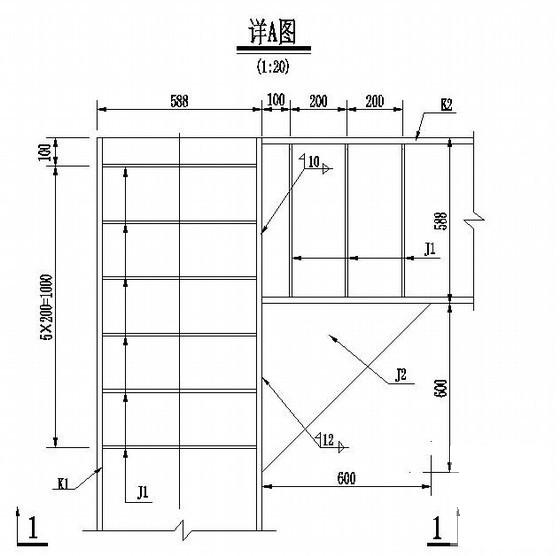

• xx#墩承台钢板桩围堰内支撑结构图（二）

附件详情

1、本图标高尺寸以m计,总体布置尺寸以cm计，局部详图尺寸以mm计；
2、本图支撑构件受力较大焊缝质量必须严格确保,除标注外构件间的接触面均需全部施焊，焊缝高度除注明者外，其余均为hf=8mm的贴角焊。
3、本图围堰内圈分配梁按连续梁设计，分配梁接长必须按等强度的原则进行；

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-16 20:36:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
