架桥机架设32m箱梁步骤CAD图纸(连续梁)(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

步骤一：
1、用两台500t 龙门吊机架设梁场边墩箱梁，在已架梁上安装架桥机（向北方向）。
2、安装导梁，架桥机从导梁上走行至待架墩跨。
步骤二：
1、运梁台车运梁至架桥机下方。
2、架桥机起梁、运梁台车退出、导梁前移一跨、架桥机落梁到位。
3、架桥机前移，向北架梁。
步骤三：
1、架梁机纵移就位，架设北岸末孔梁。
步骤四：
1、架桥机调头。
2、架桥机行至梁场边，向南架设24m箱梁。
步骤五：
1、架桥机变跨，向南架设32m梁至墩。
步骤六：
1、拼装侧箱梁换线走道及换线站固定式龙门吊架。
2、架桥机退回至跨堤连续梁上，进行架桥机横向移位，架设32m箱梁通过转线站横移。
……共计2张

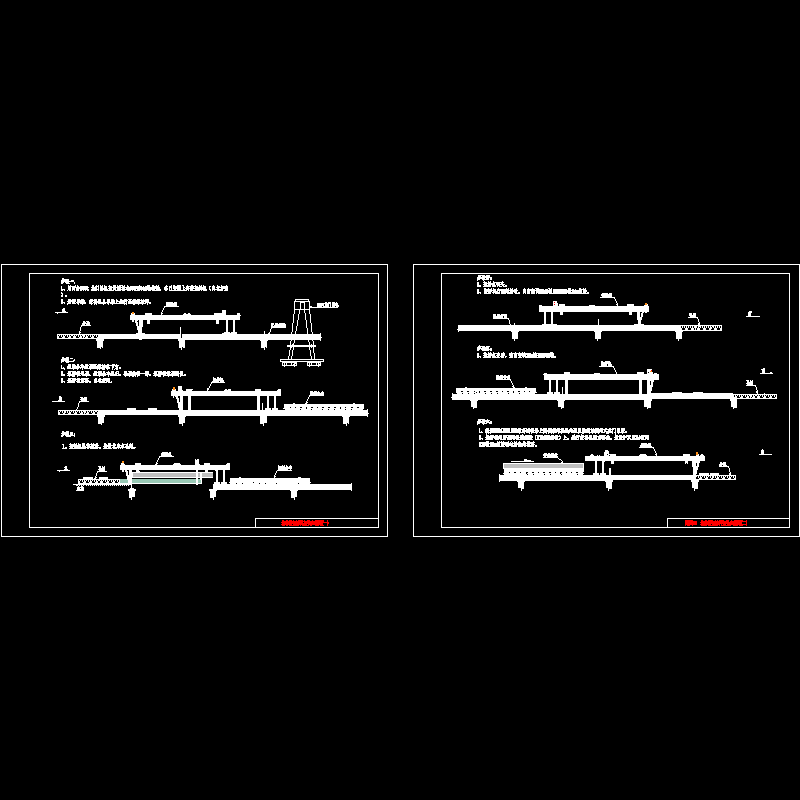

架桥机架设32m箱梁步骤图2

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
