80m连续梁支架设计(钢筋布置图)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 支架设计说明（一）
• 支架设计说明（二）
• 0#段钢管支架布置图（一）
• 0#段钢管支架布置图（二）
• 边跨直线段钢管支架布置图（一）
• 边跨直线段钢管支架布置图
• 钢管支架附属大样图
• 基础钢筋布置图
• 边墩边跨合拢段施工步骤图
• 钢管、砂箱、横梁和纵梁连接图

附件详情

特大桥（48 80 48）m连续梁（悬臂灌筑）均为跨越河流或省道，梁体为单箱单室、变高度、变截面结构。0#段梁段长12m,中支点处梁高6.55m,梁底下缘按二次抛物线变化。边跨直线段高3.85m、节段长度7.75m。箱梁宽13.4m,底板宽6.7m。梁体结构采用三向预应力体系，梁体混凝土强度等级为C50。
……
钢管支架特点：
1、钢管支架方案能有力解决空间问题及受力结构简单明了，整体稳定性好。
2、运用灵活，拆卸方便。
3、结构简单、实用，方便施工控制。
4、钢材用量较少，经济性能好；可以反复利用，节省资源。
5、施工现场管理方便，为现场文明施工创造条件。
……
共10页

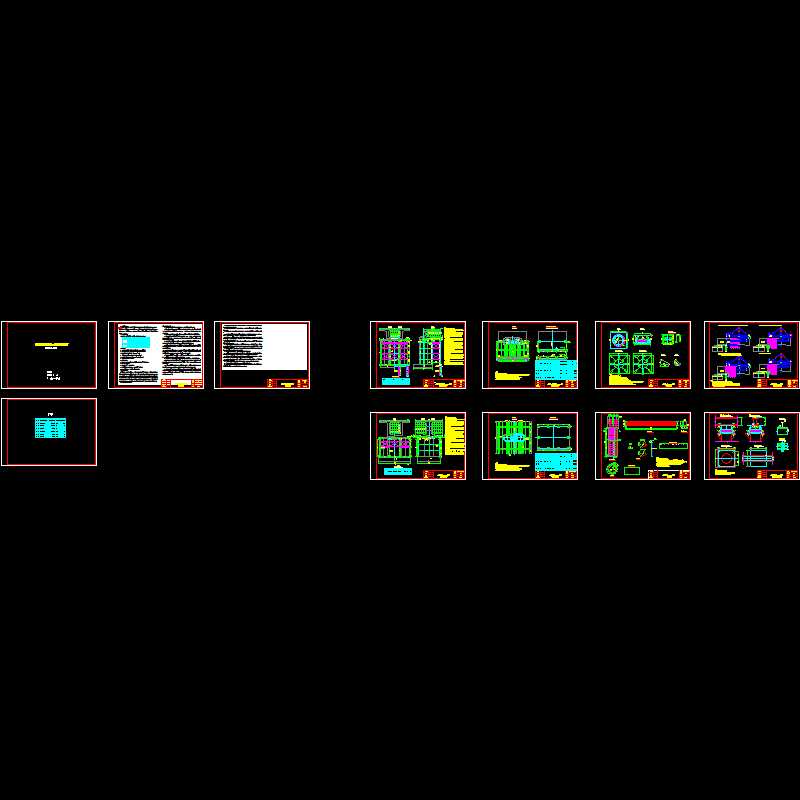

第 1 张图
