⑵、墩旁托架搭设及预压 墩旁托架采用φ800×8mm钢管搭设,双排布置,外侧管桩搭设在承台预埋外挑型钢上,管桩间设置型钢联结系。管桩顶设置砂筒、2Ⅰ56a纵向分配梁、2[28b横向分配梁及槽钢底模排架。具体详见附图二 (47.35 80 47.35)m连续梁0#、1#块施工支架布置图。墩旁托架的安装由塔吊配合完成………… ①预压目的 为确保连续梁0#、1#块现浇托架施工的安全可靠、消除非弹性变形,施工前需对连续梁0#、1#块现浇托架体系进行预压。预压目的: A、验证支架的承载能力及结构受力安全性………… B、消除非弹性变形、实测托架受施工荷载引起的弹性变形………… ②预压材料 0#、1#块支架预压加载材料选用钢材堆载。预压仅对支架部分进行,堆载时须均匀布置。0#、1#块各部位的混凝土体积以及按1.2倍施工荷载(梁体混凝土按2.6t/m3计)堆载的钢材重量见下图………… ③预压施工步骤 托架预压施工步骤为:预压准备(技术交底、施工人员安排、机械设备布置、加载预压材料准备)→0#、1#块现浇托架安装→托架检查验收→观测点布设→分级加载→观测记录→静置稳定并观测记录→分级卸载→观测记录→数据整理及分析→预压试验结果→托架及梁段底模标高调整………… ④预压观测点布设及加载、卸载 A、观测点布设 0#、1#块托架按设计图纸拼装完毕,进行检查验收,同时测量人员布置好各部位的观测点,并用油漆做上醒目标记………… 0#、1#块现浇托架共设置4个观测断面,桥墩两侧各设两个,距墩中心距离分别为3.8m、8.5m,每个观测断面共设置3个观测点,分别位于桥梁中心及左右距桥梁中心3.35m处。共计设置12个堆载预压观测点………… 观测点布设完毕后,测出各部位在预压加载前的自重变形及支点处的压缩变形量,并将数据收集整理,以便在加载预压后对测量数据进行对比分析………… B、加载预压 a、加载预压程序 预压加载模拟0#、1#块混凝土浇筑过程,按0→60%→100%→120%荷载进行加载试验。加载按照从中间向两边对称加载,按照预压段横截面各部位荷载分布的比例进行布置………… 每级加载完成后静置1h测量预压观测点的变化值。第三级加载后经静停24h开始分级卸载,并逐级观测弹性变形值………… b、加载预压步骤 托架预压加载分三级:0→60%→100%→120%加载,卸载反之进行。每个中间过程均需要测量相应的观测点数据,所有测量记录资料均需及时整理分析,现场发现异常情况及时上报………… C、卸载 托架预压卸载分三级进行,即120%→100%→60%→0荷载。卸载时,要测量记录托架的弹性恢复情况,所有测量记录资料均需及时整理分析,现场发现异常情况及时上报………… D、数据整理 加载前的初始数据-满载稳定后的最终读数=总变形量………… 加载前的初始读数-卸载完成后的最终读数=非弹性变形量………… 总变形量-非弹性变形量=弹性变形量………… E、预压报告整理 根据现场实测数据,对原始数据加以分析、汇总,并与理论计算值加以对比。依据对比结果得出试验结论,最后整理成现场预压报告,指导连续梁0#梁段底模施工标高的设置………… ⑶支座安装 0#块底模安装前,需进行球型支座安装。主梁采用LGZ球形支座,每个支点设两个支座,中支座为35000KN级,端支座为8000KN级,固定支座设于N6#桥墩上。N4、N5、N7#墩设活动支座(纵向活动量e=±100mm;横向活动量e=±10mm)………… 编制于2011年 共51页

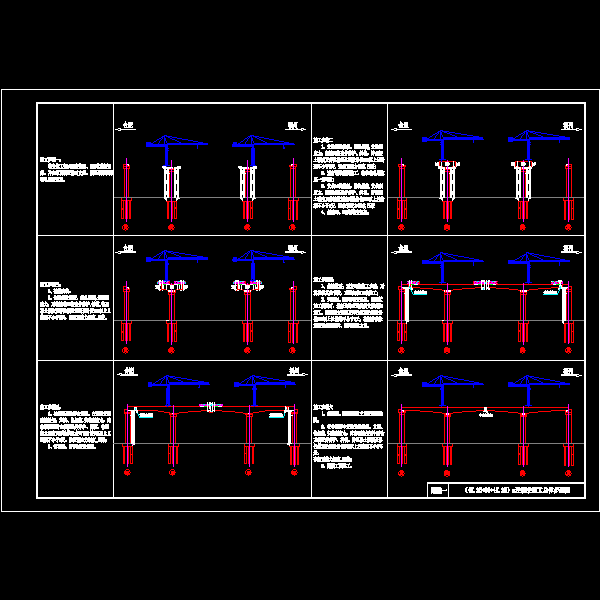

附图一 (47.35+80+47.35)m连续梁施工总体步骤图.dwg

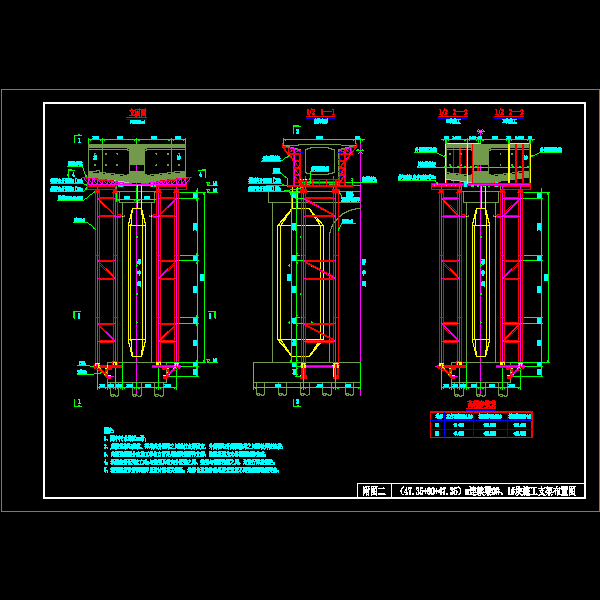

附图二 (47.35+80+47.35)m连续梁0#、1#块施工支架布置图.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
