大桥承台套箱及箱梁现浇支架方案(附19张dwg格式CAD图纸)(施工技术交底)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要：大桥西岸引桥，是属于大桥13#墩至19#台之间的桥跨，其间布置有5个墩上部桥型结构为两联六跨40米预应力现浇箱梁，桥跨总长240米，设计桥梁横跨水面距离为95米。设计概况：西岸14#墩~18#墩为桩基 承台 墩柱形式，桩基直径为1.5米，设计桩长为27~32米，承台尺寸为6×2.5×2，左右幅各2个，对称布置。上部构造为两联共六跨40米等截面预应力现浇箱梁。 　　...... 　　施工工艺：承台基坑施工放样、承台基坑开挖、抛石挤淤、钢套箱加工及拼装、钢套箱施工、承台施工、墩身施工、箱梁施工。工程质量保证措施：实行施工技术交底制度、执行质量检验制度、现场质量管理保障、材料和物资保障。 　　...... 　　共计53页，

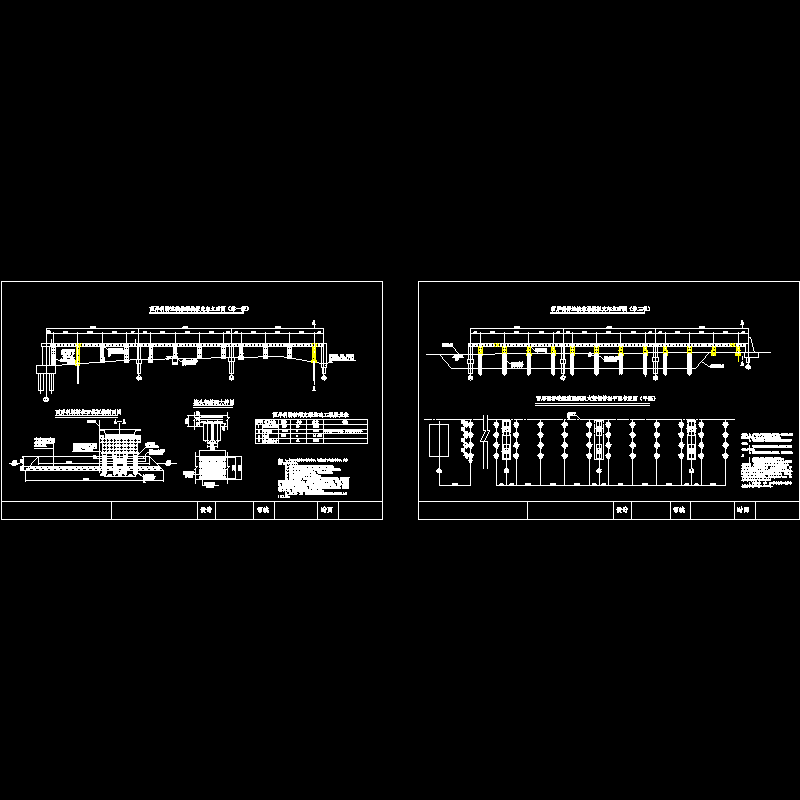

西岸引桥支架方案示意图.dwg

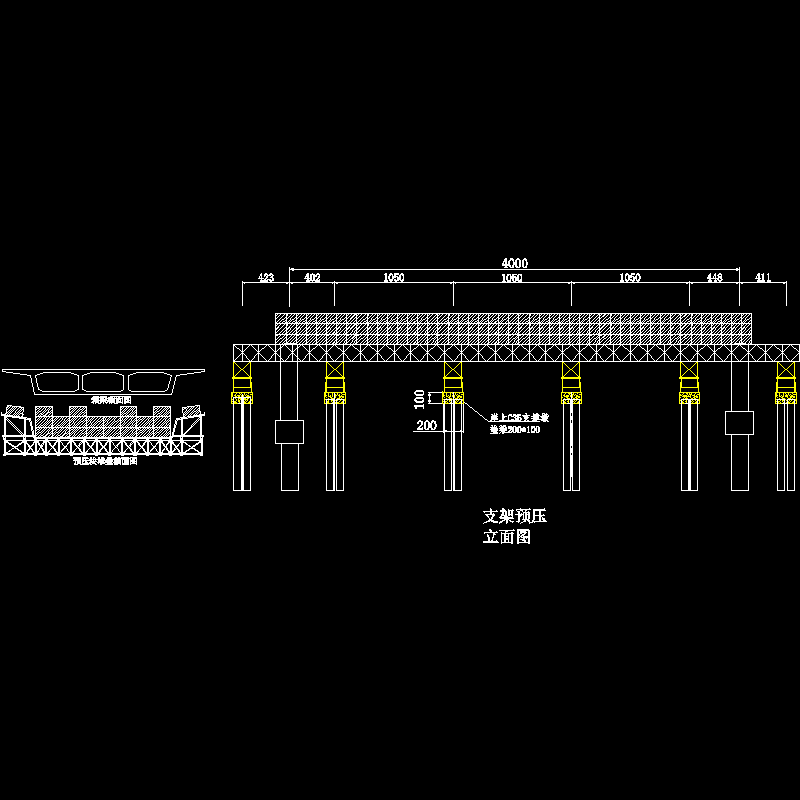

西岸引桥支架预压示意图.dwg

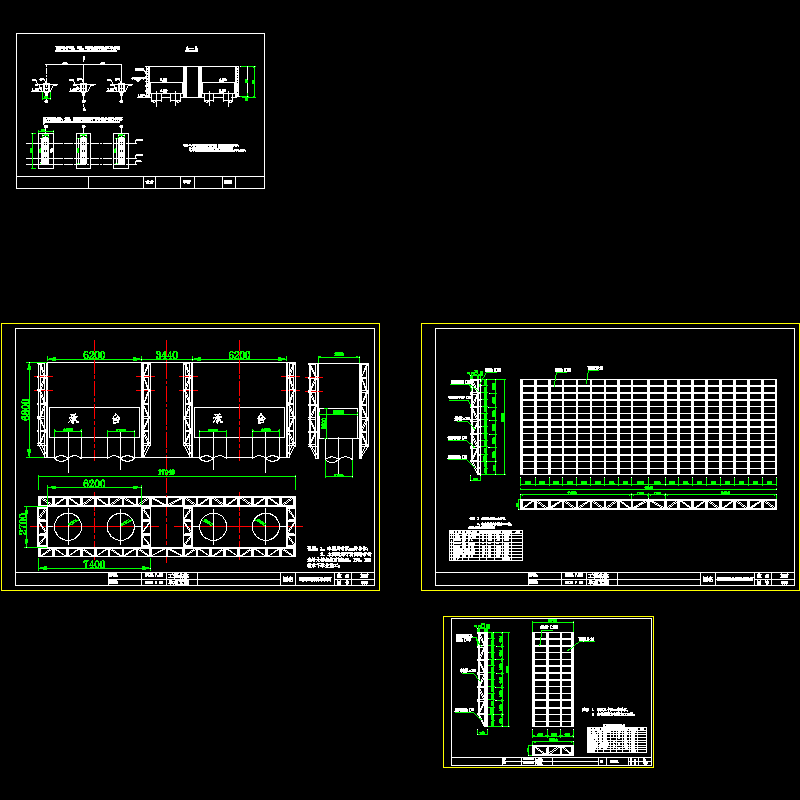

西岸承台钢围堰.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
