项目概要：
B匝道桥：桥梁中心桩号BK0＋697.5桥跨为3×(4×20） 4×25 2×(27 30 27) 2×(3×19.5) 2×(3×40)米PC
简支T梁
、PC连续
现浇箱梁
。桥梁全长868.5m，桥面宽度10.5m。桥梁上跨A匝道桥及沈海高速主线。本桥位于R=280、R=2000的圆曲线及相接的缓和曲线上。全桥预应力现浇连续箱梁共计5联16孔，全部为双箱双室预应力连续箱梁。桥面纵横坡通过盖梁、台帽横坡及桥面铺装的厚度共同调，横坡度为0.07%~－6%。现浇段墩高12.2米至17.3米。
C匝道桥：桥梁中心桩号CK0 649.478，桥跨为（4×25 5×25 5×20 4×20）米PC连续T梁 （30.8 40 18.2 21）米PC连续现浇箱梁 (4×20 4×25 3×25)米PC连续T梁，桥宽13米，桥梁全长773.5m，上跨沈海高速主线。本桥位于圆曲线及缓和曲线段上，大部分墩台沿设计线法向设置，21#、22#墩斜交布置。第五联110米跨沈海高速公路为等桥宽预应力连续箱梁，桥宽13m，第二跨桥下最不利净空5.63m。
......
编制于2014年，共11张
b匝道支架设计图(横断面图).dwg
b匝道支架设计图(立面、平面).dwg
c匝道支架设计图（立面、平面）.dwg
c匝道支架设计图（跨高速横断面）.dwg

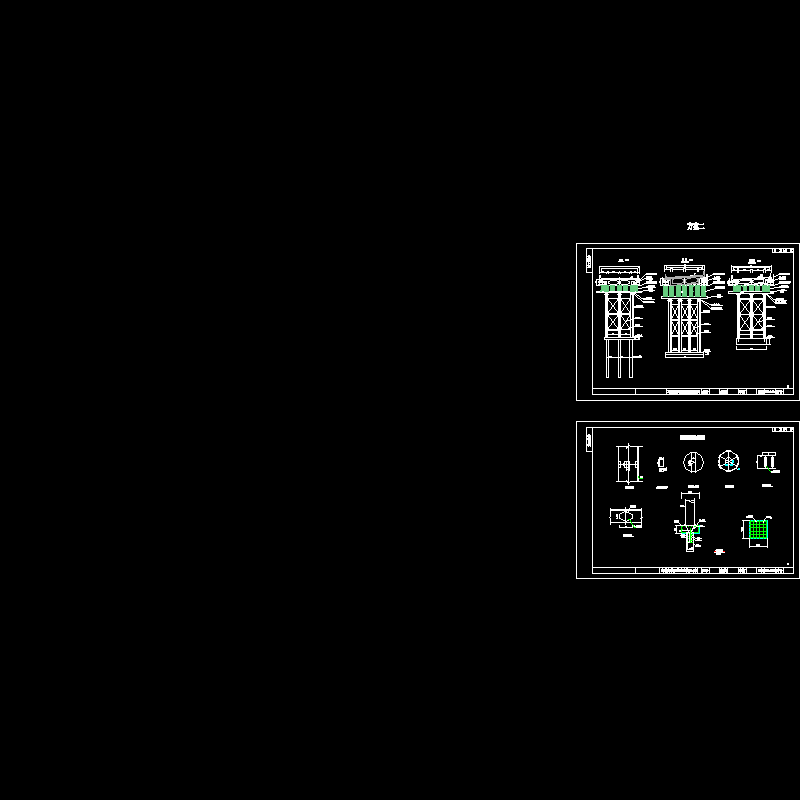

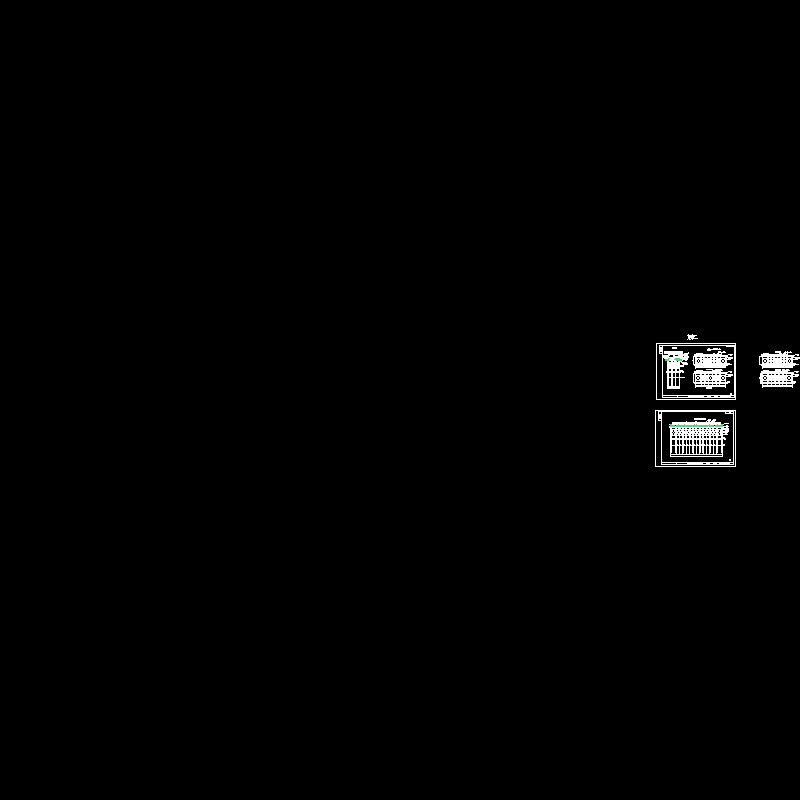

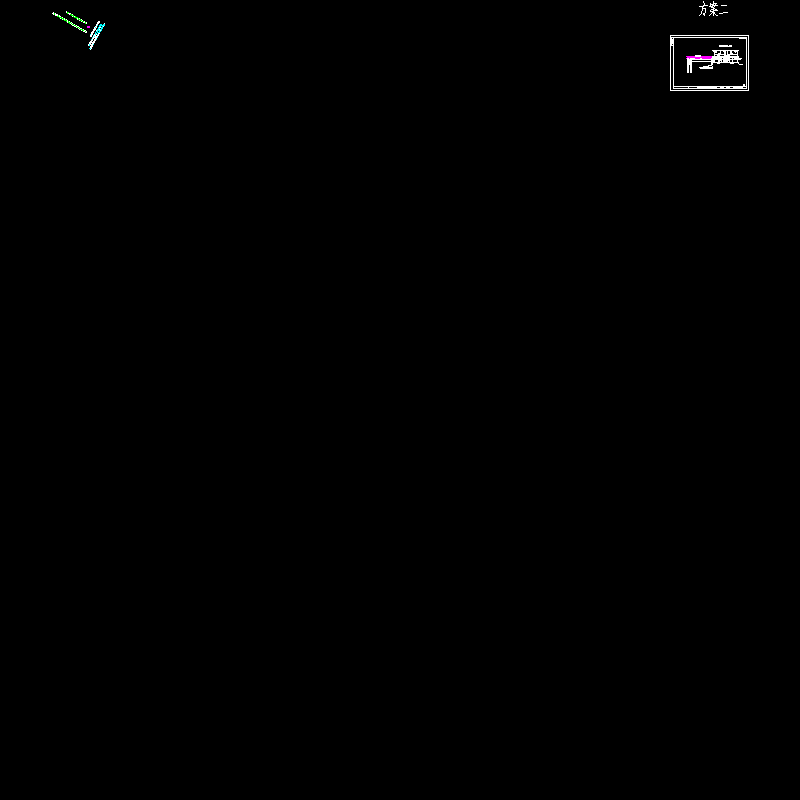

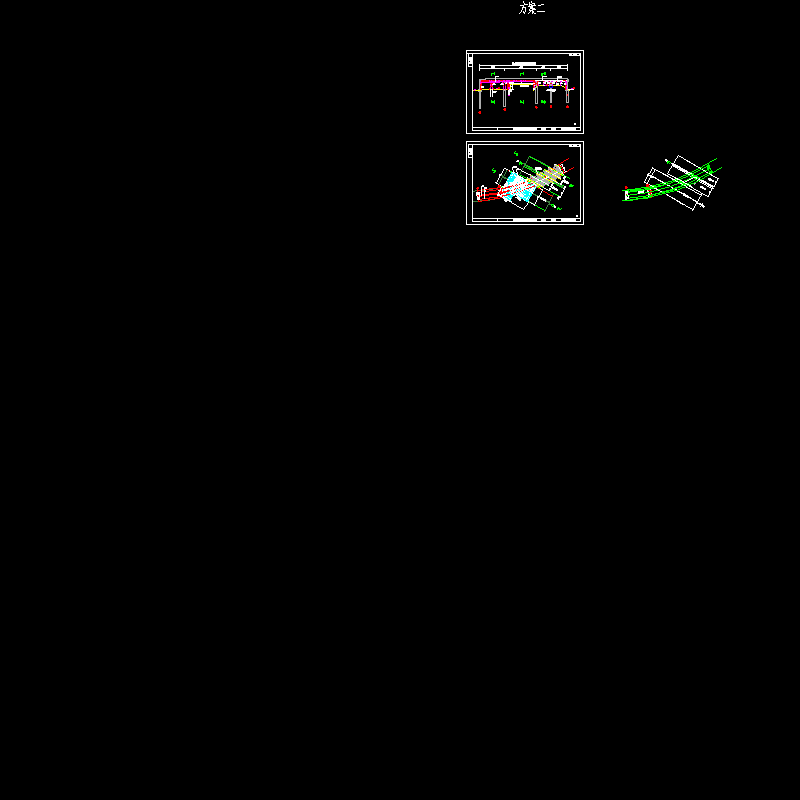

c匝道桥支架设计（横断面图）.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
