一份工程现浇箱梁施工方案2013（支架计算书）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1．编制依据
• 2．项目概要
• 3．施工总体安排
• 3.1技术准备
• 3.2劳动力计划
• 3.3施工机械准备
• 3.4施工材料准备
• 3.5施工 进度计划 安排
• 4． 现浇箱梁 施工技术方案
• 4.1 施工工艺 流程图
• 4.2支架方案
• 4.2.1地基处理
• 4.2.2测量放样
• 4.2.3支架搭设
• 4.2.4支架预压
• 4.2.5支架拆除
• 4.3现浇连续梁方案
• 4.3.1模板施工
• 4.3.2钢筋施工
• 4.3.3预应力施工
• 4.3.4砼浇筑
• 4.3.5预应力施工
• 4.3.6预埋件施工
• 4.3.7冬季施工措施
• 4.3.8高温季节施工
• 5．质量保证措施
• 5.1组织保证
• 5.2加强测量、试验工作
• 5.3强化技术管理工作
• 5.4加强全过程的质量监控，严把施工环节质量关
• 5.5努力克服 质量通病
• 6．安全生产保证措施
• 6.1组织保证措施
• 6.2加强安全教育，执行安全生产奖罚制度
• 6.3加强现场安全施工管理
• 6.4交通安全防护措施
• 7．文明施工和环境保护措施
• 7.1文明施工措施
• 7.2环境保护措施
• 8．工期保证措施
• 8.1明确阶段目标，保证节点计划和总体计划的完成
• 8.2加强领导管理，健全施工协调制度
• 8.3加强物资供应管理
• 8.4对任务分配、劳动力安排、机械设备调配实行动态管理
• 8.5加强工地施工技术管理
• 8.6安排好特殊季节的施工
• 9．现浇箱梁施工应急预案
• 9.1应急预案的任务和目标
• 9.2应急救援组织机构
• 附件一、桥面净宽25.5m箱梁支架及中心河贝雷梁验算
• 附件二、桥面净宽40.5m箱梁计算（验算半幅）
• 附件三、第十四联变截面连续梁支架及跨华山路门洞验算
• 附件四、匝道箱梁支架验算

附件详情

该方案根据国家现行工程规范、工程计算手册、设计图纸、现场施工情况，从地基处理、支架搭设、模板制作、钢筋安装、砼浇筑、预应力张拉、预应力孔道压浆、封锚、支架拆除等各个施工工序的特点，详实的进行组织和编制，方案通过相关桥梁专家论证、审核通过，特别对支架计算部分，具有很高的实用性和指导性。
【项目概要】
该现浇箱梁施工全长7177米。
本合同段主线现浇箱梁共计17联（48跨）。
建筑设计结构形式包括：1联变截面连续箱梁，16联等截面连续箱梁。（其中匝道箱梁7联，均为8.5m标准宽度等截面连续箱梁。）
主线标准段桥墩采用双柱花瓶墩、直立墩形式，立柱根部截面尺寸为1.8m×1.6m，立柱顶采用系梁连接。
主线高架桥上部结构共有17联预应力混凝土连续箱梁，其中第1联到第4联为双箱三室，第5联至第8联为单箱五室，第9联至第17联为单箱三室。
箱梁采用双向预应力体系，即纵向预应力和横向预应力。
【内容节选】
支架方案
4.2.1地基处理
对于原有快车道路面，不需要进行处理即可直接在其上搭设支架。
新建一期施工便道，位于原侧分带上是下挖35cm后原地打夯，回填20cm碎石浇筑35cm厚C30砼，位于原非机动车道上是加铺20cm厚C30砼，故不需要再处理可在其上搭设支架。
……
对于承台范围，考虑到后期路基施工，先按设计要求用级配碎石分层回填夯实至承台顶，承台顶至地面用采用宕渣回填压实，再在其上浇筑10cm厚C20砼，即可作为支架基础。
……
对于承台范围，考虑到后期路基施工，先按设计要求用级配碎石分层回填夯实至承台顶，承台顶至地面用采用宕渣回填压实，再在其上浇筑10cm厚C20砼，即可作为支架基础。
……

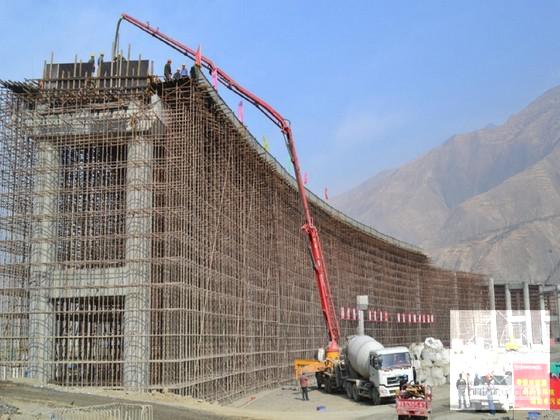

支架布置

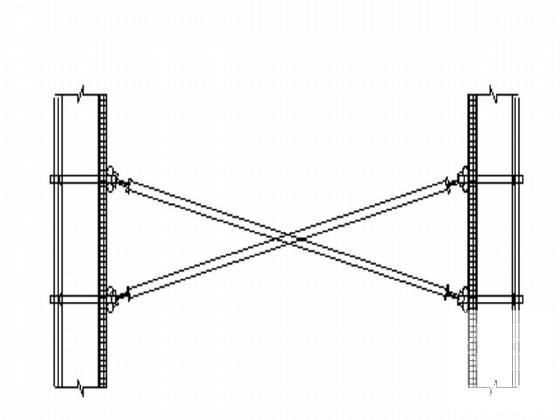

碗扣支架采用外径Φ48mm标准杆件进行组装，并按要求设置剪刀撑，立杆顶端安装可调式U形支托，在支托内安装顺桥向15cm×15cm方木或I10#工字钢作为纵向分配横杆，在纵向大横杆上安装10cm×10cm横向方木，横向方木中心距30cm，在横向方木上铺设竹胶板作为箱梁底模和翼缘板底模。箱梁侧模采用……
……
注意事项
1、相邻立杆连接处错开，即第1层立杆用3.0m和2.4m立杆交替错开布置。往上均采用3.0m立杆，至顶层采用较短的调节杆调整找平。
2、立杆的垂直度和水平杆的水平度要严格控制，30m高以下支架按……
3、首层脚手架用水管法调整横杆位置碗扣的高度，以保证……
4、可调顶托和底托钢板厚度不小于5mm，丝杆与螺母捏合长度不得少于4~5扣，深入立杆内长度不小于15cm。
5、为增强支架结构的整体性和稳定性，墩身处全部水平杆必须与……
……
现浇连续梁方案
箱梁模板采用15mm厚122cm×244cm定尺竹胶板和方木制作，根据箱梁结构尺寸现场加工。
支架立杆顶设可调高度顶托，顶托纵向铺设10#槽钢或15×15cm方木，间距与立杆的横向间距保持一致，其上横向铺设……
……
模板施工注意事项
（1）制作模板前首先熟悉施工图纸，认真核实工程结构或构件的细部尺寸及位置，复杂结构应通过放大样的方式来确定各部位的具体尺寸，以便能正确配制加工模板。
（2）模板的接缝必须严密，模板拼接处粘贴双面胶，如仍有缝隙采用玻璃胶堵塞严密以防漏浆。
（3）在加工及安装模板前特别注意箱梁通气孔、泄水孔等预埋件的设置，按照图纸要求放置到位。
……
预应力孔道的埋设
预应力孔道采用塑料波纹管成型，波纹管应符合《预应力混凝土桥梁用塑料波纹管》（JT/T529-近代）的相关规定……
……
贝雷梁计算
贝雷梁下工字钢剪力验算
因本次验算贝雷梁下3根I40b工字钢放在既有地面桥梁搭板位置。因此只对工字钢进行抗剪验算。
从简支贝雷梁上部传来的最大荷载为：
68.48×17=1164.16KN，工字钢质量可忽略不计，根据工字钢剪力计算公式
τ=QmaxSx/dI=1164.16×103×541.2×10-6/（3×2.2781×10-4×0.0125）=73.7Mpa＜【τ】=85Mpa.
因工字钢支撑于搭板处，按双排弹层每组贝雷梁宽度为0.45m，工字钢宽度为0.144米，假设剪力在工字钢截面内按45度角扩散，则工字钢与地面接触面积为
（0.45+0.4×2）×0.144×3=0.54m2
工字钢对搭板的最大正压力为1164.16/0.54=2.156Mpa
桥头搭板可以直接承受此压力。
……
共计122页 （20）

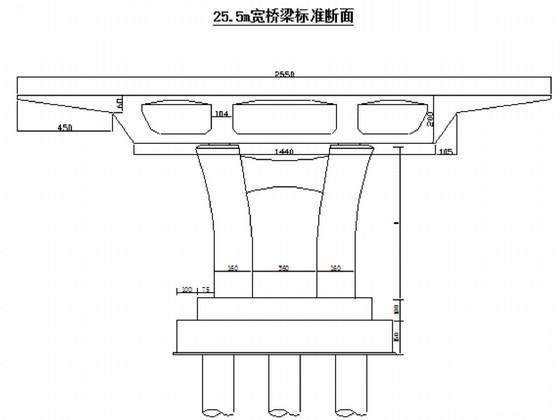

25.5m宽桥梁白标准断面

箱室内部支架大样

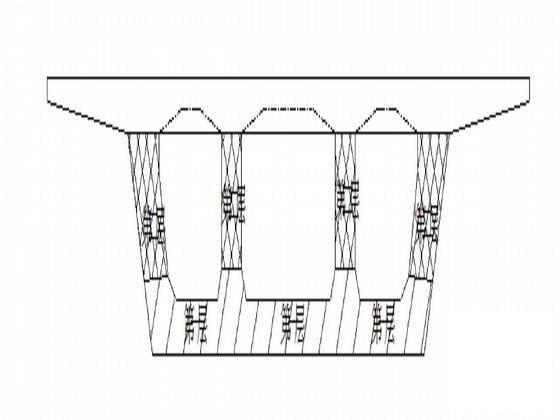

梁体第一次浇筑顺序

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-4 10:43:23上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
