酒店工程模板施工方案(计算书)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 模板材料：木模板
• 主要部位：柱,梁,楼板,剪力墙
• 楼板支撑架：扣件式,碗扣式
• 模板计算书：墙模板,板模板
• 编制时间：
• 施工主要设备：电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
• 施工重点难点：该项目坡屋面的坡度较大，混凝土浇筑难度大，容易出现屋面混凝土浇筑过程中的整体滑移现象，且极易出现蜂窝、麻面等混凝土质量问题

附件详情

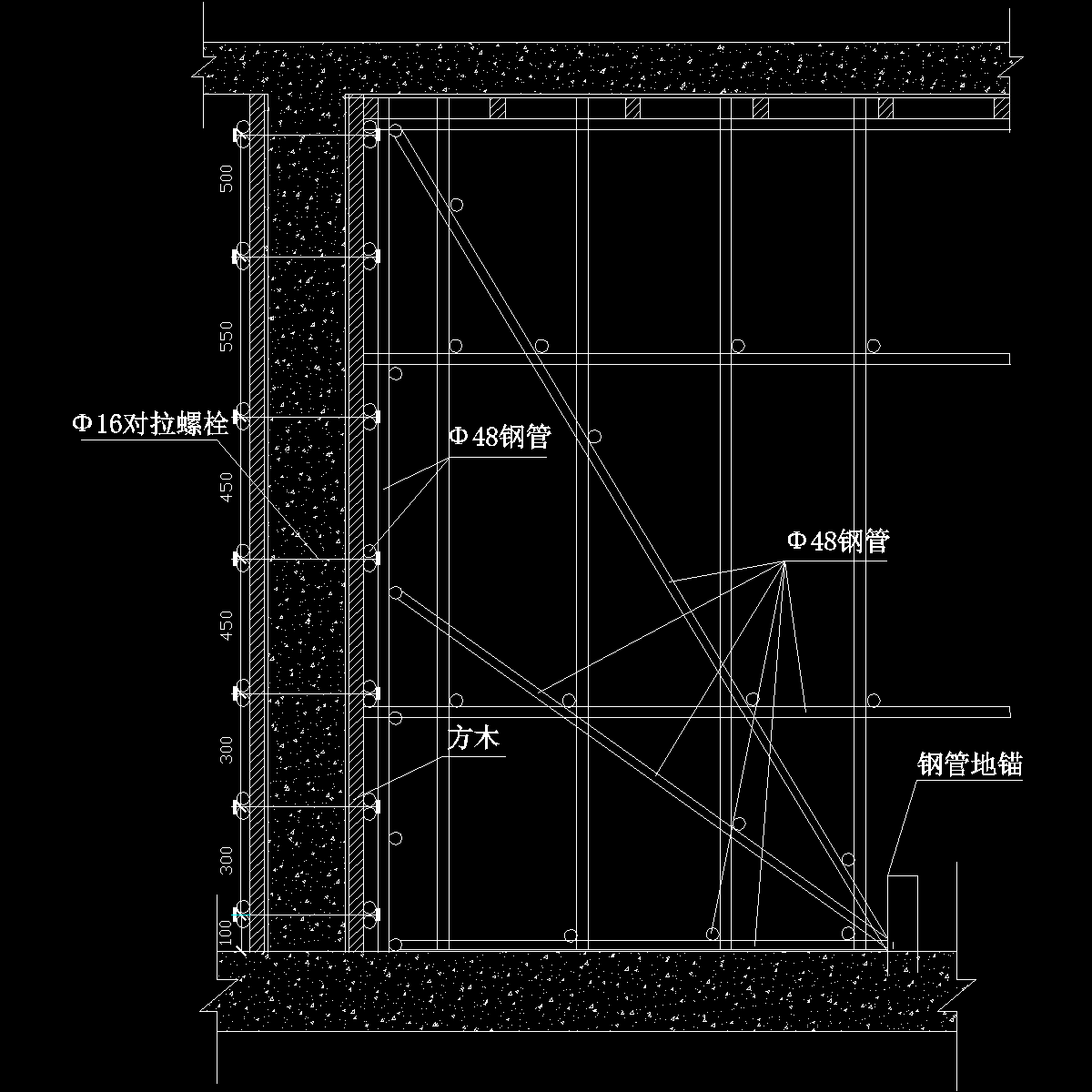

该项目坡屋面的坡度较大，混凝土浇筑难度大，容易出现屋面混凝土浇筑过程中的整体滑移现象，且极易出现蜂窝、麻面等混凝土质量问题。 该项目跨度大、层高大特点，在施工过程中要注意模板的安装起拱，确保成品平整度和标高，对于高大支模必须经过专家审批后，方可严格按要求施工。 地基砼模板：存在高差时按高宽比作成台阶状，台阶高度小于等于500mm，宽度大于等于1000mm，用C15混凝土浇筑至基底设计标高，模板采用18厚木胶板50×100木方。承台、集水坑、电梯井、排水沟采用砖胎模。 基础梁模板 100厚C15砼垫层， 240厚MU10蒸压灰砂砖、M10砌筑，内抹1：3水泥砂浆 。 墙体模板：根据墙体平面分块制作，用18mm厚的建筑专用模板， 50×100木龙骨作竖楞、￠48x3.2钢管作横楞，￠10@500mm对拉止水螺栓（间距500㎜）、3形卡和钢管支撑加固。阴阳角模板现场直接对拼。模板接缝处此方木用钉子钉死，防止模板拼缝处不平。
柱模板：模板采用18mm厚的建筑专用模板，竖楞采用50x100mm的方木，方木均经压刨找平，每20cm一道。柱箍采用￠48x3.2钢管，每350mm一道，最底一层距地面200mm，并与满堂架拉牢。
框架梁模板（计算书附后）：梁的底模与侧模均采用18mm厚的建筑专用模板，50×100木方配制，主龙骨采用￠48x3.2钢管，次龙骨采用50×100的双面刨光的方木。梁侧模、梁底模按图纸尺寸进行现场加工。当梁高小于、等于700mm时，梁侧模可不用对拉螺栓，仅支撑模板的水平钢管顶撑，同时用一部分短钢管斜撑即可。当梁高大于700mm时，梁侧模要增加对拉螺栓固定，对拉螺栓沿梁高每500mm设一道，纵向间距每600mm设置一道，梁底模木方间距沿梁宽不大于300mm，钢管支撑沿梁纵向间距800mm～900mm，沿梁宽间距700mm左右，钢管水平连系杆每1.8m一道，离地200mm左右加设扫地杆一道，完成后加横楞并利用支撑体系将梁两侧夹紧，再加上两道￠10的穿墙螺栓@500mm。
屋面板模板：用15厚木胶板采用“双面夹板”的施工方法，每间隔1.5m开 一段50cm缺口，待砼浇筑好后封模，材料上使用高性能混凝土或者免振自实混凝土，确保屋面 混凝土工程 的施工质量及施工安全，针对坡屋面混凝土失水性快的特点，及时做好混凝土的养护工作。
楼板模板（计算书附后）：支撑采用扣件式钢管，立杆纵横间距为800mm～900mm，立杆承重连接采用双扣件，水平纵横向拉管间距1.6米，并加设剪刀撑，采用早拆体系柱头。主龙骨为￠48x3.2钢管，次龙骨采用50×100双面刨光的木方，间距200，上部铺设18厚木胶板，用钉子钉牢。层高超过3.5m支撑体系加设剪刀撑。
…………
共45页，。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
