高层地下室模板施工方案（有计算）,节点详图

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 模板材料：木胶合板模板
• 特殊节点详图：砖胎膜
• 楼板支撑架：扣件式
• 模板计算书：墙模板,柱模板,梁模板,支撑架
• 编制时间：
• 施工重点难点：电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线

附件详情

• 一、项目概要…………1
• 二、编制依据………1
• 三、施工流程的划分…1
• 四、模板设计与安装2
• 4.1 基础梁、承台、导墙模板情………………………………2
• 4.1.1 基础梁、承台模板 …………………………2
• 4.1.2 导墙模板 ………………………………………………………………2
• 4.2 柱模板 ………3
• 4.2.1 主要技术参数……………………3
• 4.2.2 柱模板设计……………………………………………………………3
• 4.3 柱、梁节点模板设计…………………………………………………………4
• 4.4 顶板模设计 …………………………………………………………………5
• 4.5 梁模板设计 …………………………………………………………………6
• 4.6 墙模设计 ……………………………………………………………………9
• 4.7 楼梯模设计 ………………………………………………………………10
• 4.8 门、窗、洞口模板设计 …………………………………………………11
• 4.9 电梯井模板设计 …………………………………………………………11
• 4.10 墙体模板安装 ……………………………………………………………11
• 4.11 穿墙螺栓 …………………………………………………………………12
• 4.12 顶板模板和梁板模板安装 ………………………………………………12
• 4.13 柱模板安装 ………………………………………………………………13
• 4.14 模板安装质量要求 ………………………………………………………13
• 4.15 墙板、梁、顶板模板示意图………………………………………………14
• 4.16 模板拆除 …………………………………………………………………14
• 五、质量保证措施……………………………………………………………………15
• 5.1 模板工程 质量控制程序 ……………………………………………………15
• 5.2 模板工程质量 ………………………………………………………………16
• 六、安全生产及文明施工保证措施 ………………………………………………18
• 七、成品保护 ………………………………………………………………………22
• 附1 材料投入计划表 …………………………………………………………22
• 附2 模板计算书………………………………………………………………23
• 应急救援预案……………………………………………………………………24
• 1、梁木模计算书(按特征梁截面600×1100计算)
• 2、梁模板扣件钢管支撑架计算书(主楼区梁截面600×1100)
• 3、900×1500梁模板扣件钢管支撑计算书
• 4、梁木模计算书（特殊梁900×1500）
• 5、楼板模板扣件钢管支架计算书(人防顶板部位-1.9M标高350厚顶板)
• 6、楼板模板扣件钢管支架计算书(非人防区-0.1M，层高6M，板厚160㎜)
• 7、柱模板计算书(按柱1300×1300计算)
• 8、柱模板计算书
• 9、400厚墙模板计算书（4.2M层高）
• 10、450厚电梯井墙模板计算书(6.0M层高)

附件详情

该项目由地下1层，地上26层组成。总建筑面积为74763m2，其中地下室建筑面积为17333 m2，地上裙房3层，主塔楼26层，该项目属一类高层民用建筑，建筑高度99.45米，局部高度116.45米。耐火等级为一级，该项目±0.00相当于绝对标高4.200m。 4.1 基础梁、承台与导墙模板 4.1.1 基础梁、承台模板 该项目基础为梁结构筏板，基础梁、承台模板采用标准砖砌筑，水泥砂浆粉刷。
4.1.2导墙模板
导墙模板面层采用16厚胶合板
4.2.2 柱模板设计
4.2.2.1 柱子模板采用16㎜厚覆膜胶合板，方柱用四块尺寸完全相同的模片转接而成，长方形柱采用公母扣模板拼接而成
4.3 柱、梁节点模板设计
4.3.1 梁柱接头模板采用四块用多层板制作带梁豁的柱模组合而成。
4.4 顶板模板设计
4.4.1 顶板模板选用普通多层板
4.5 梁模板设计
4.5.1 采用梁侧模包底模,楼板模压梁侧模法施工。
4.5.2 梁侧模及底模采用多层板,墙、梁、板模板相连处,模板支设应保证接缝严密。
4.6 墙模设计
4.6.1 墙模板采用普通多层板模板
4.7 楼梯模设计
4.7.1 楼梯底模采用胶合板,安装前应按实际层高放样,安装时应先安装平台梁模板,再安装楼梯底模,最后安装外帮侧模,外帮侧模三角模按实样制作好,用套板画出踏步侧板位置线,钉好固定踏步位置的挡木再钉侧板,楼梯踏步模板采用木模板,模板支设必须满足行人通过。

4.9 电梯井模板设计
电梯井模板形式同剪力墙模板,配置高度到楼层顶板。
4.10 墙体模板安装
4.10.1 墙模安装顺序是:支模前的检查→支一侧模(核心筒墙先支筒墙模如电梯井等) →钢筋绑扎→安装对拉螺栓,支另一侧模→校正模板位置→紧固对拉止水螺栓→支撑固定→全面检查。


..................

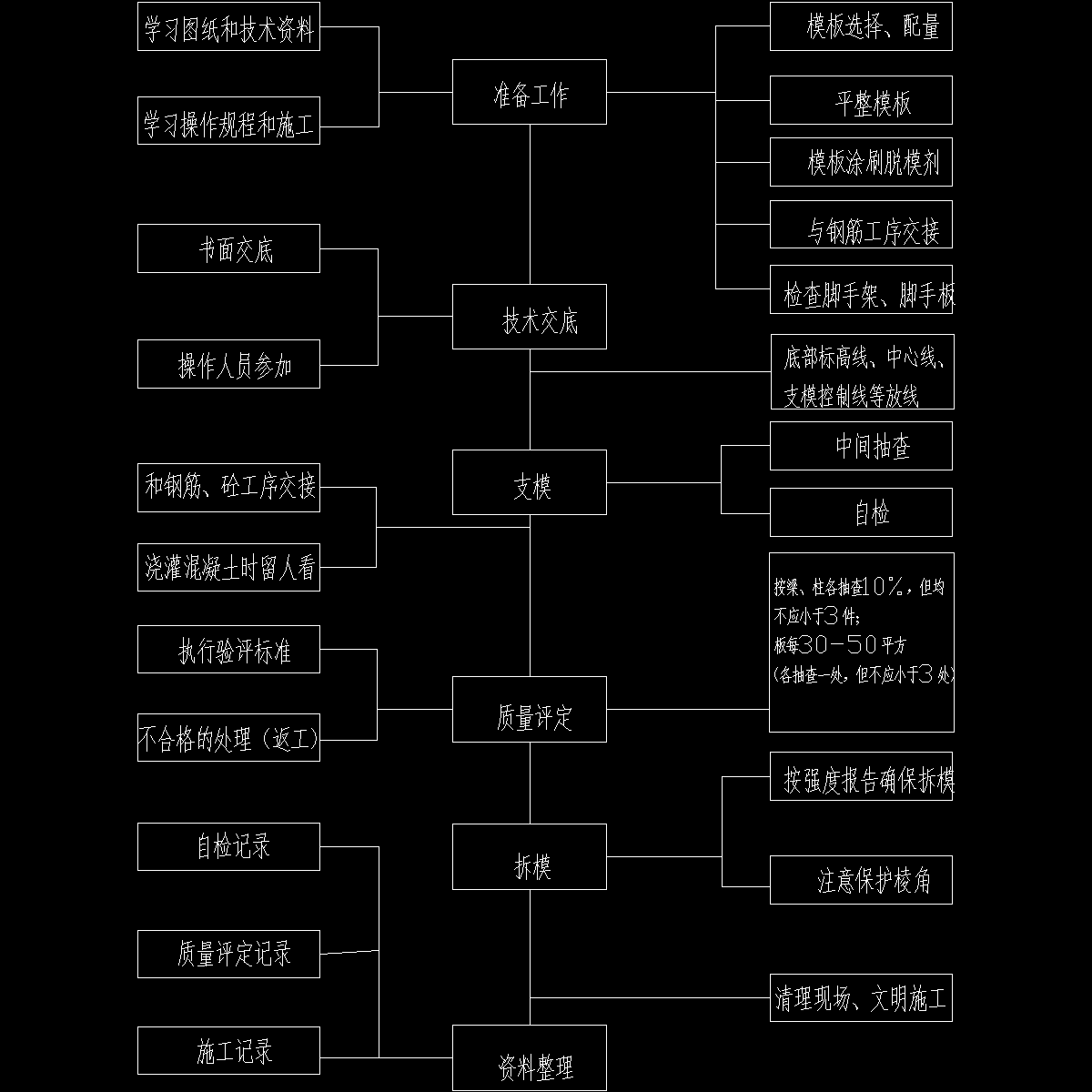

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
