国内高层地下室模板施工方案(附CAD图纸及计算书)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙,框架剪力墙
  • 模板材料:木胶合板模板,钢模板
  • 主要部位:柱,梁,底板,楼板,剪力墙,楼梯
  • 特殊节点详图:后浇带,集水坑
  • 模板计算书:墙模板,柱模板,板模板,梁模板
  • 编制时间:
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线
  • 施工重点难点:多层板要用水性隔离剂,钢模板可使用油性隔离剂,但不能影响结构面外观,隔离剂刷后不能流淌,吊装前必须刮薄刮匀,不准使用废机油。

附件详情

  • 1.编制依据1
  • 2.项目概要1
  • 3.施工安排2
  • 4.施工准备4
  • 5.主要施工方法及措施6
  • 6.模板安装允许偏差及检查方法 33
  • 7.安全注意事项 33
  • 8.附录:模板计算 37

附件详情

基础建筑设计结构形式:板式筏形基础
主体建筑设计结构形式:钢筋混凝土框架剪力墙、剪力墙结构。

4.2材料准备
地下结构剪力墙及基础底板采用60系列小钢模,基础梁、框架柱采用15mm厚多层板加工木模,部分柱子采用定型钢模板。顶板支撑体系采用碗扣架,主、次龙骨分别采用100×100mm方木、50×100mm方木,板材采用15mm
厚的覆膜多层板。
5.3隔离剂选用
多层板要用水性隔离剂,钢模板可使用油性隔离剂,但不能影响结构面外观,隔离剂刷后不能流淌,吊装前必须刮薄刮匀,不准使用废机油。

...............
附带详细节点图及相关计算书

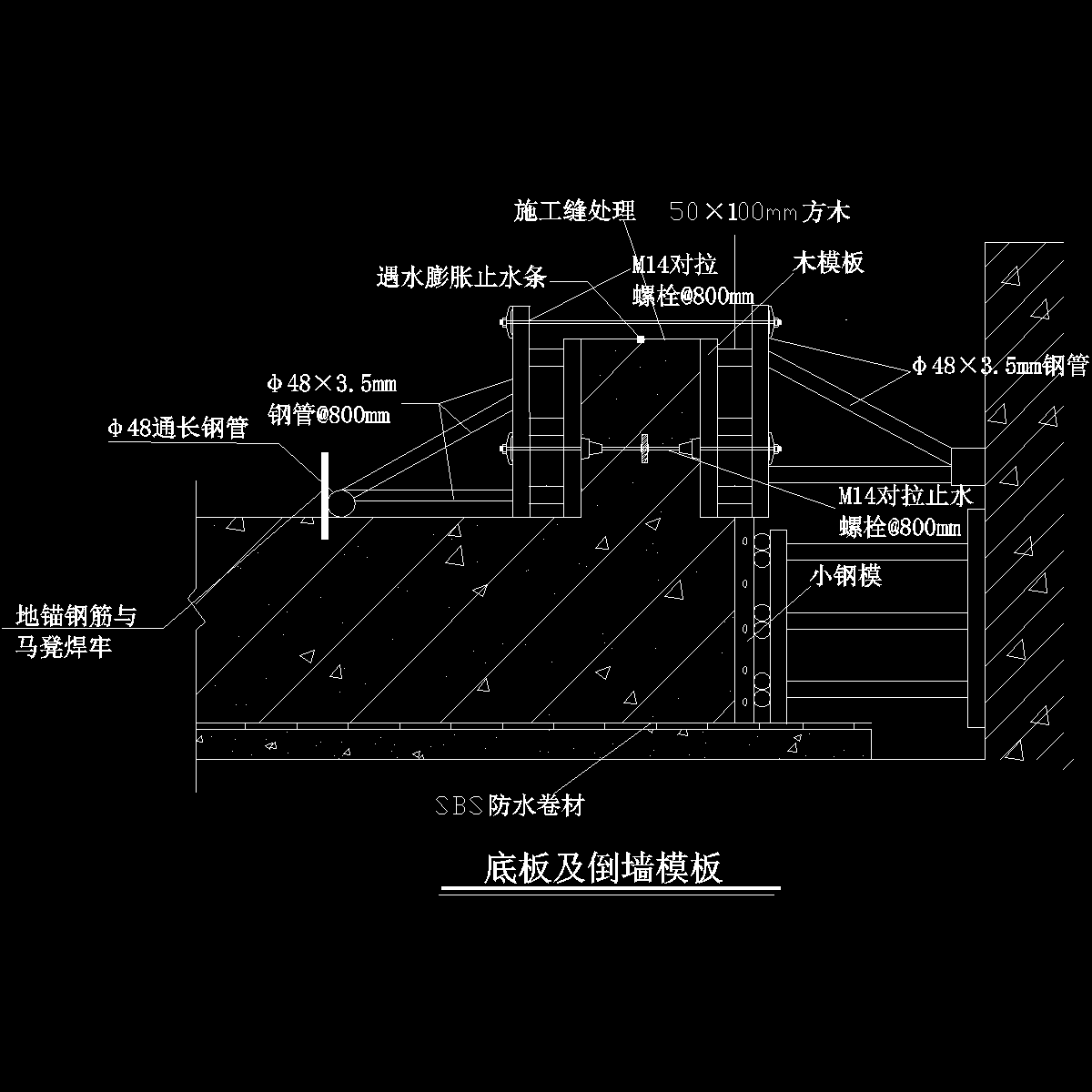

CAD图基础梁.dwg

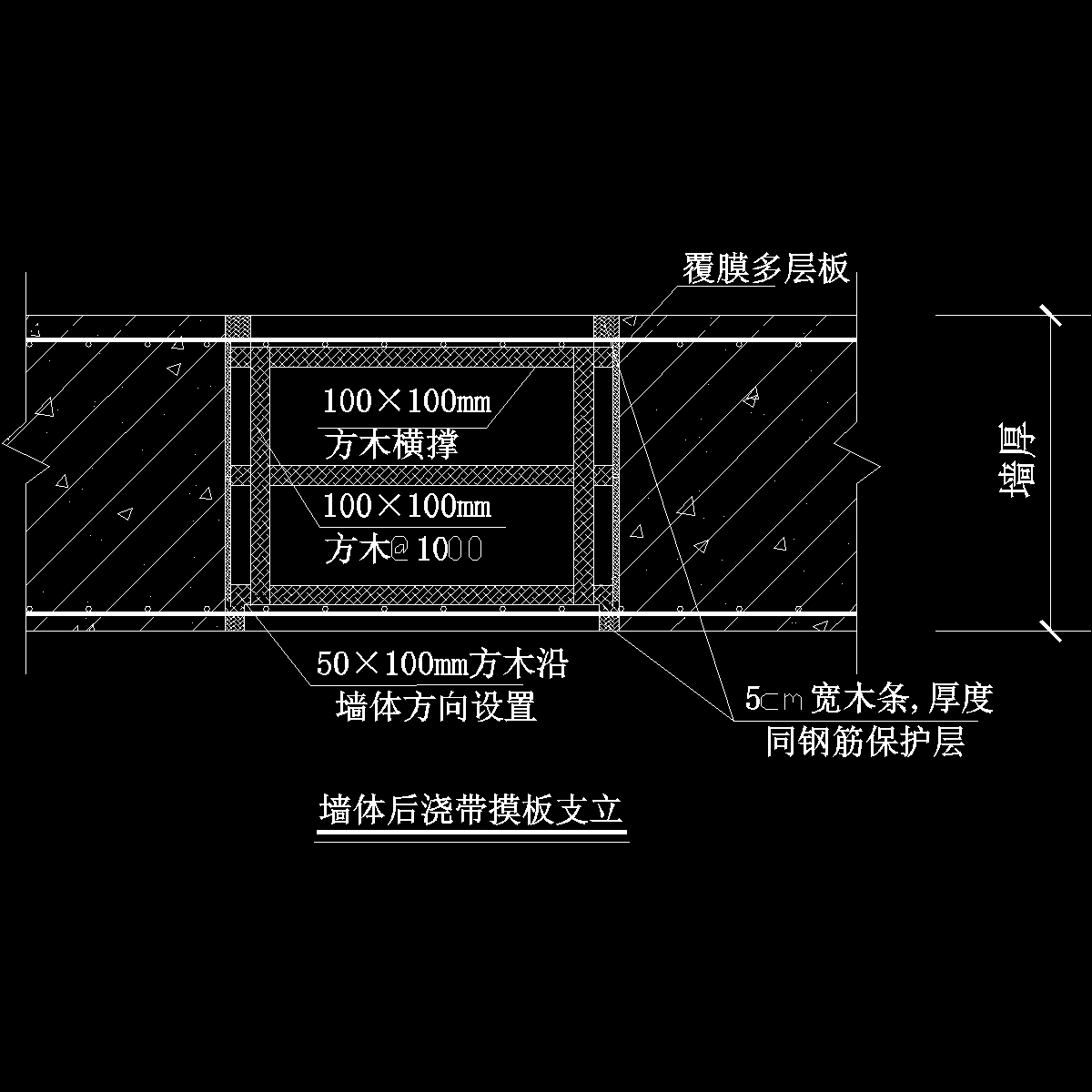

CAD图墙体后浇带.dwg

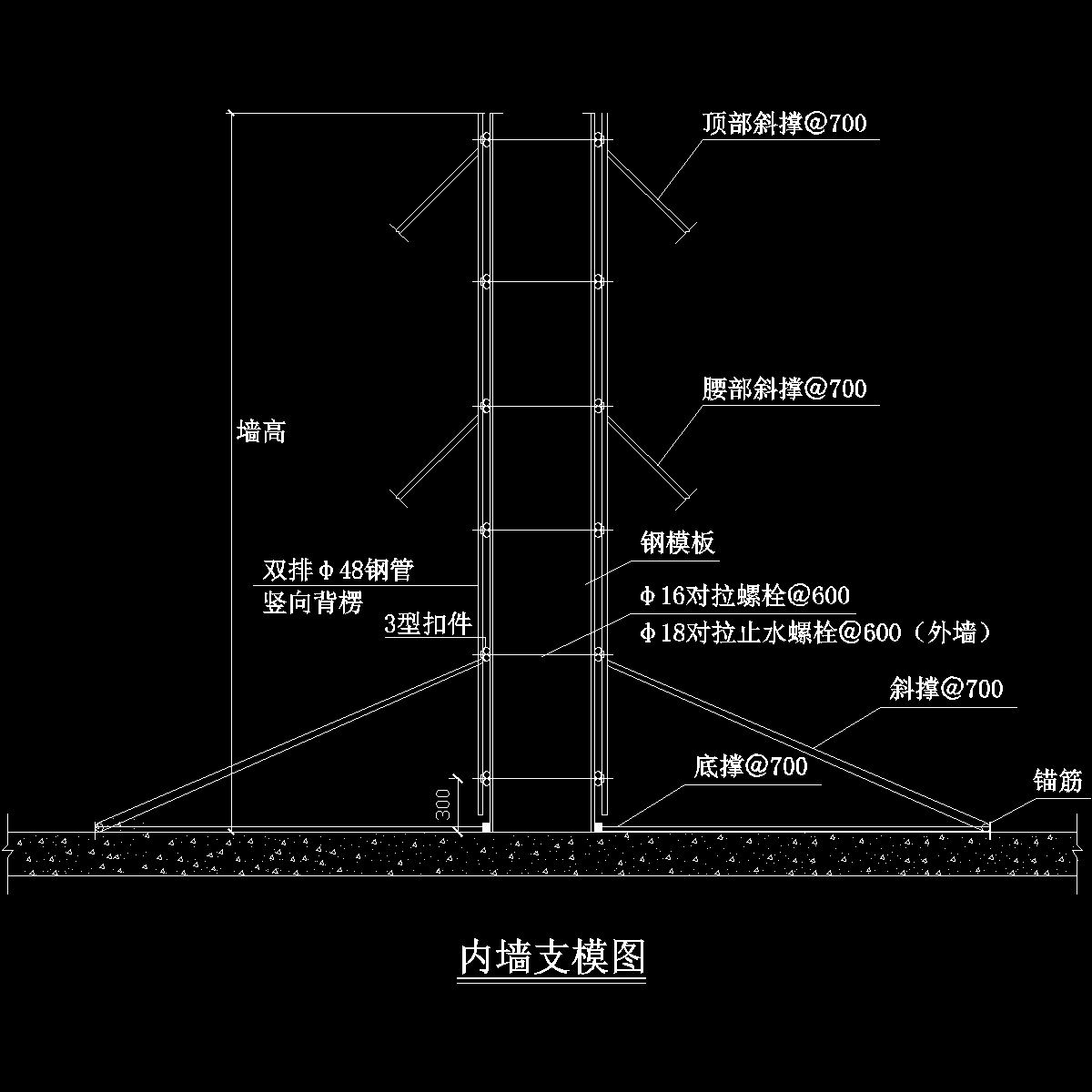

CAD图墙模.dwg

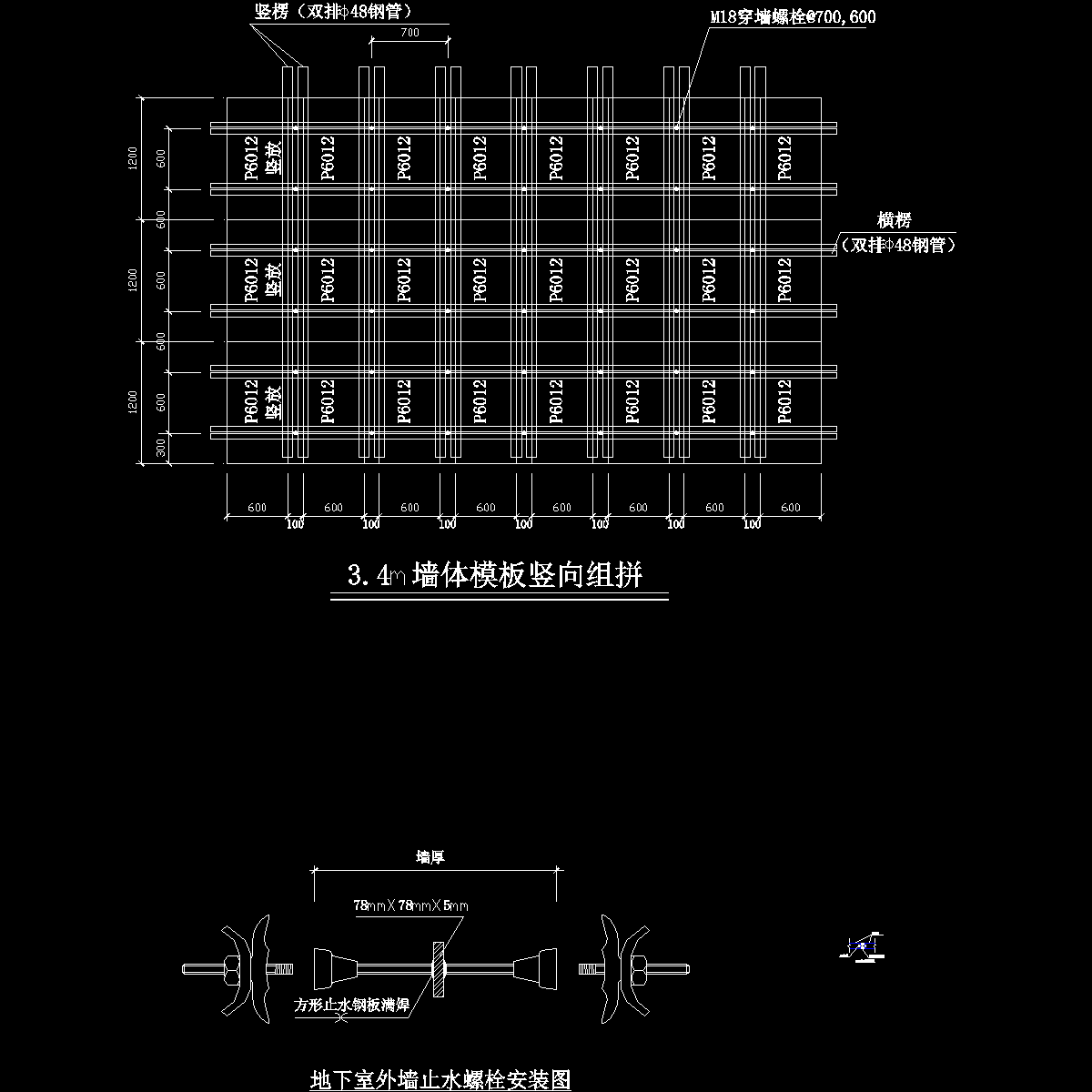

CAD图墙模组拼.dwg
CAD图改正后梁.dwg
CAD图柱模.dwg
CAD图梁支撑.dwg

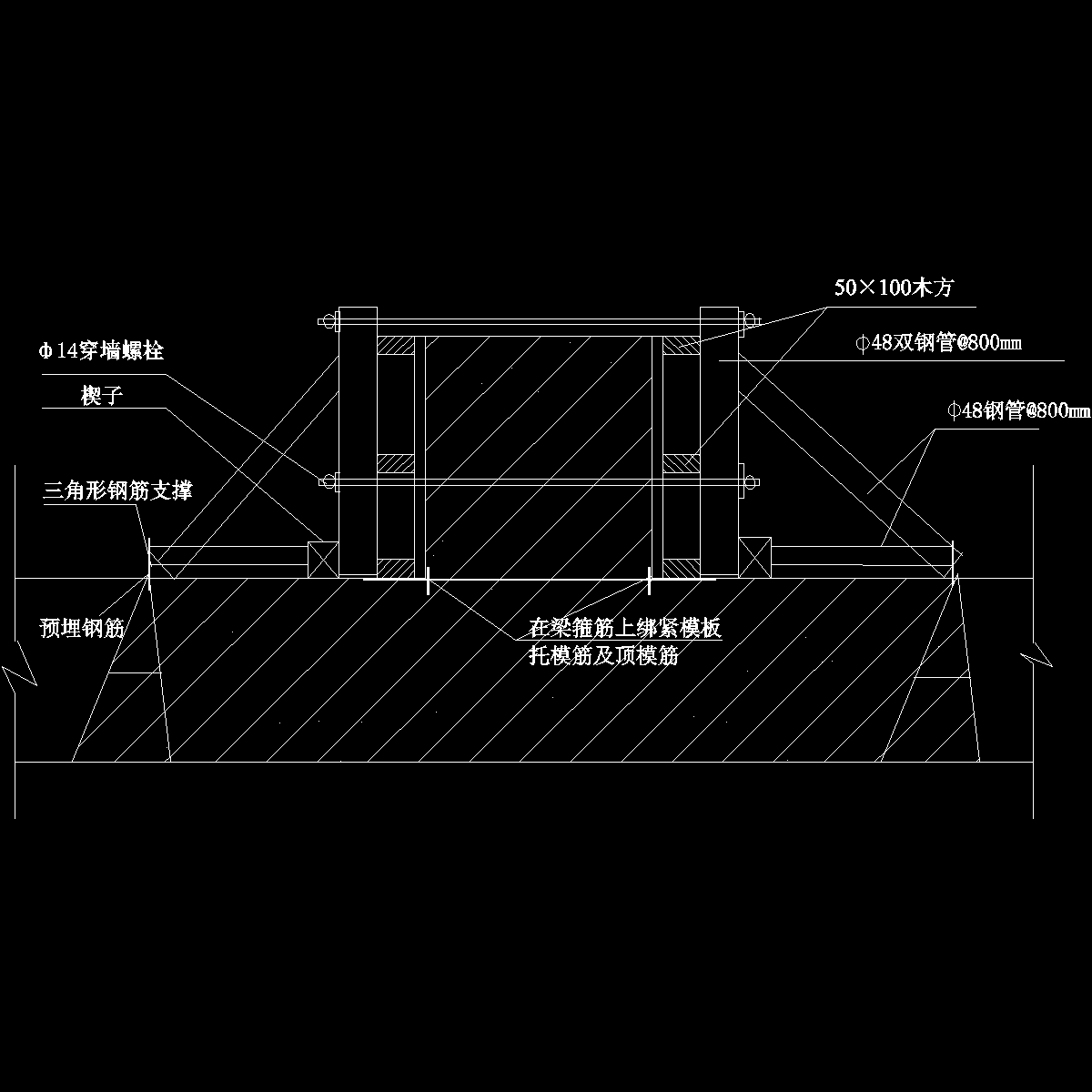

CAD图梁柱节点.dwg
CAD图顶板.dwg
CAD图高低跨处单侧支模.dwg

计算书墙内墙6.18米高,0.12板.rtf
计算书墙墙模板计算4.32高,板0.3米,0.3宽.rtf
计算书墙外墙3.4米高,0.4米宽正式.rtf
计算书墙外墙4.98高,板0.12,500宽.rtf
计算书柱大断面柱11001100高3.2.rtf
计算书柱大断面柱模板计算高3.97米.rtf
计算书柱大断面柱模板计算高3.2米.rtf
计算书梁板 .85高粱支架在0.12板厚情况下1200间距支撑.rtf
计算书梁板 .9高梁,在0.3板厚下900间距支撑.rtf
计算书梁板梁斜撑.rtf
计算书梁板板楼板模板支架计算0.3正式.rtf
计算书梁板板落地式楼板模板支架计算0.12正式.rtf



,共1.5万余字
