建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
脚手架材料：钢管
脚手架
-
脚手架搭设：双排脚手架
-
脚手架支固：落地式脚手架
-
连接方式：扣件式
-
搭设高度：30.8m
-
脚手架计算书：落地式脚手架
-
编制时间：
-
基本参数：搭设高度30.8米，12.0米以下采用双管立杆，12.0米以上采用单管立杆。
-
施工重点、难点：该项目周长长，外墙面积大，因此充分做好架体的拉结措施。
附件详情
-
第一节 编制依据3
-
第二节 项目概要3
-
第三节 脚手架方案设计3
-
第四节 脚手架材料设计5
-
第五节 脚手架搭设流程及要求5
-
第六节 脚手架的劳动力安排--7
-
第七节 脚手架的检查与验收--8
-
第八节 脚手架搭设安全技术措施-8
-
第九节 脚手架拆除安全技术措施-9
-
附件：
-
附件一、落地式扣件钢管脚手架计算书
-
附件二、扣件式钢管脚手架构造要求
-
附件三、脚手架坍塌事故应急预案
-
附件四、火灾事故应急预案
-
附件五、高空作业事故应急准备和响应预案
-
附图：
-
附图一、脚手架搭设平面图
-
附图二、室内一层装饰分隔墙平面示意图
-
附图三、室内二、三层装饰分隔墙平面示意图
-
附图四、室内四层装饰分隔墙平面示意图
-
附图五、脚手架顶部消防水管平面示意图
-
附图六、脚手架内侧防水构造图
-
附图七、通道防护棚搭设示意图
-
附图八、外脚手架搭设剖面示意图
-
附图九、施工区围挡板竖剖示意图
附件详情
内容介绍
落地双排钢管脚手架，搭设高度30.8米，搭设时采用底部12米双立杆 18.8米单立杆形式，立杆底部采用槽钢铺垫。毛竹脚手片满铺，外侧挂设阻燃密目安全网。
钢管：钢管外径48mm，壁厚3.5mm，钢材强度等级Q235-A，扣件：采用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求。
脚手片：采用毛竹片作为脚手片满铺，局部采用木跳板。
安全网：网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。
拉结螺栓：采用直径为12mm化学膨胀后置螺栓。
连墙件：钢管、扣件、200×300×8镀锌钢板，采用电焊钢管与钢板满焊连接，并按规范设置。
附：落地式扣件钢管脚手架计算书
特点与难点：
1、该项目周长长，外墙面积大，因此充分做好架体的拉结措施。
2、因工程装修时本楼内的商家还要正常营业，因此充分考虑室内及周边安全，在有行人、车辆的各种出口搭设牢固的通道，防护棚以及外围档。
3、由于老外墙装饰全部要拆除，而内部商家又要正常营业，因此充分做好防水、防漏的措施。在外墙拆除后，在外墙内侧1.5米处砌筑500高240砖墙，靠外侧1:3水泥砂浆粉刷，做单面4mm自粘SBS防水卷材一道。（祥见附图六）……

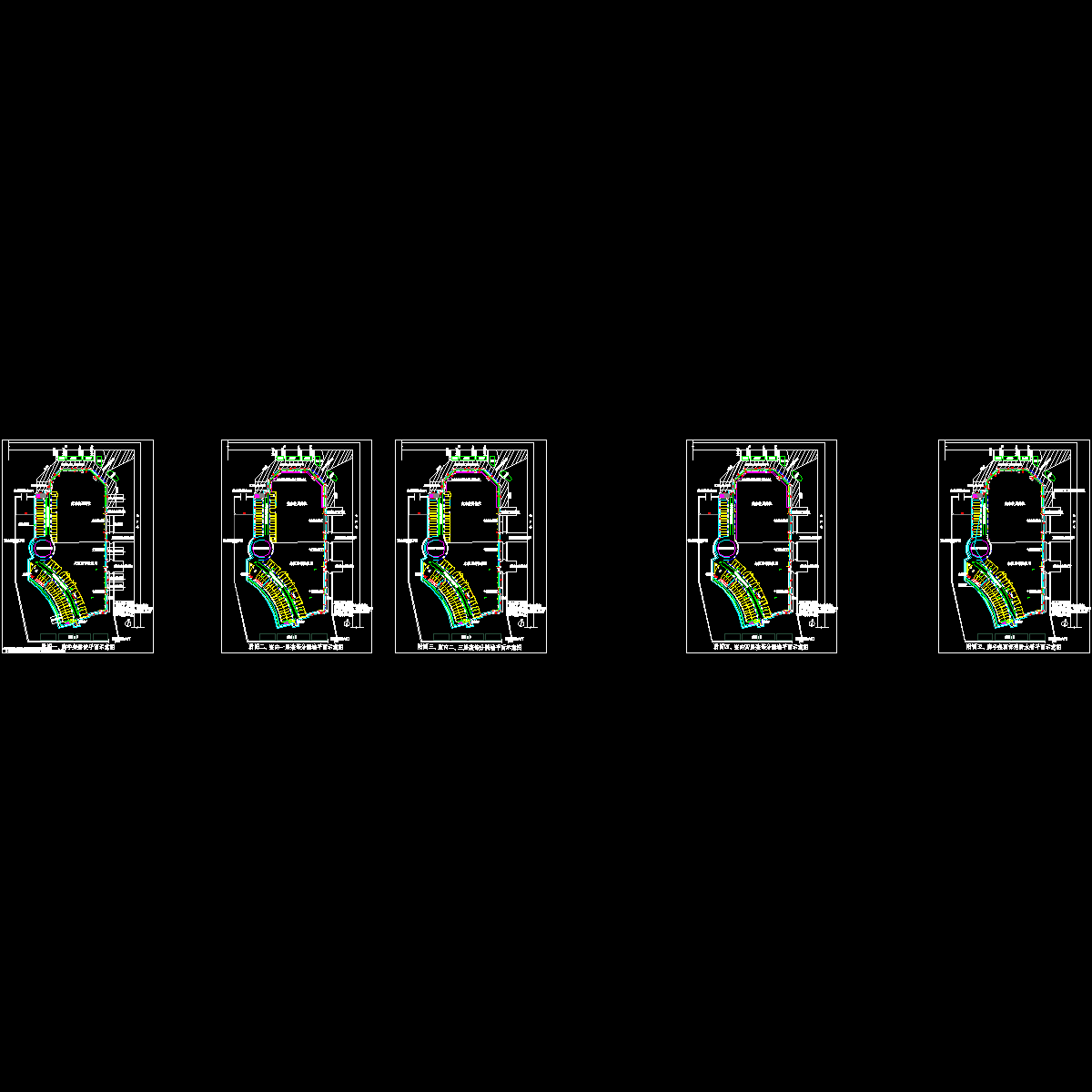

附图：
