互通立交主线采用直线、圆曲线、缓和曲线设计，双向八车道标准，主线桥标准宽度为40.5m，依次跨越G匝道、F匝道、XX高速、H匝道、E匝道。桥梁左幅共17联，右幅16联，其中位于渐变段的左幅第6、8、9、10、12联及右幅第7、8、10联为预应力砼现浇箱梁，其余为预应力砼预制小箱梁，先简支后结构连续。下部构造：下构型式采用门型双柱墩、承台、钻孔灌注桩基础。
……
现浇箱梁总体施工安排为：8月1日开始，8月20日结束，总工期385日。
【内容节选】

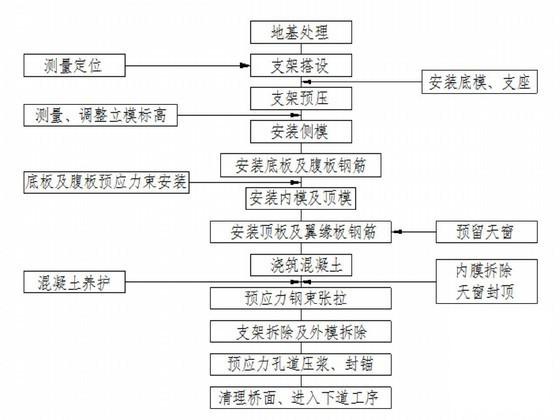

施工方法
由于本标段桥梁大部分都处于藕塘、鱼塘及河流等水域位置之上，且少量位于旱地位置的桥梁部分由于淤泥质粘土层较厚，地基软弱，不适合直接采用满堂支架法进行现浇梁施工，需先进行软基处理后再采用满堂支架进行施工。因此，地基处理是现浇箱梁施工的基础和重要组成部分
。
软基处理施工方法

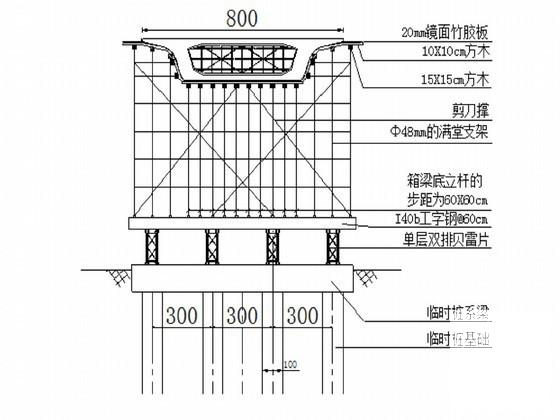

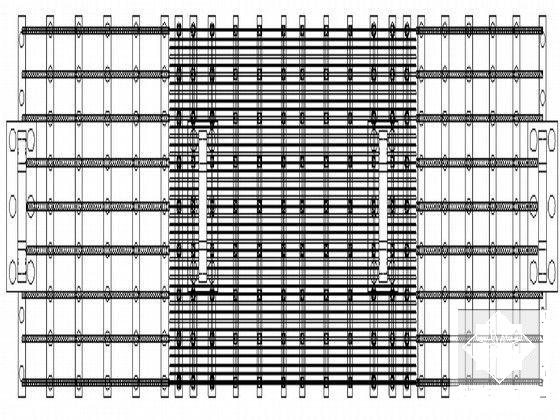

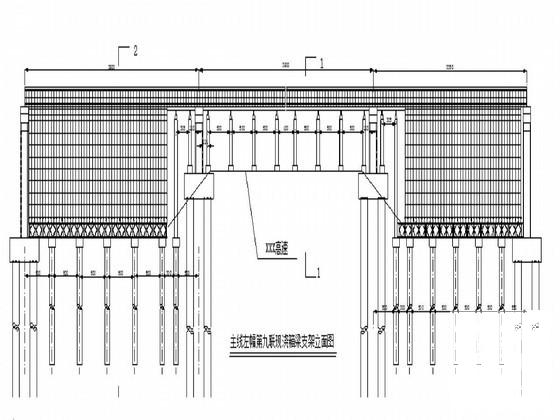

灌注临时桩基础的方法进行软基处理。用贝雷梁和工字钢组成梁式承重结构，上部采用满堂支架法施工。
……
压浆工艺流程
清除管道内杂物及积水→用水泥砂浆密封锚具 →清理锚垫板上的灌浆孔→确定抽真空端及灌浆端，安装引出管、堵阀和接头→搅拌水泥浆→抽真空→灌浆泵灌浆→出浆稠度与灌入的浆体相同时，关闭抽真空端所有的阀→灌浆泵保压→关闭灌浆泵及灌浆端阀门→拆卸外接管路、灌浆泵→浆体初凝后拆卸并清洗出浆端堵阀。
……
施工操作要点

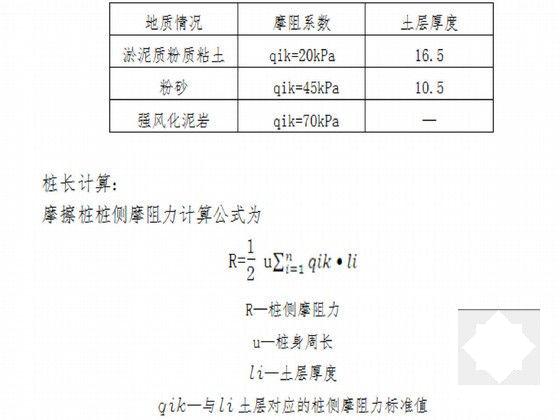

（1）桩位放样
桩位放样应满足规范要求的测量精度，并认真复核。
（2）钻机就位
钻机就位后，将钻头吊起，徐徐放进护筒内，钻机调平并将钻斗中心对准桩位中心。在钻进过程中要经常检查钻机状态，如果有倾斜或位移，应及时纠正。
（3）开钻
开孔钻进时应先轻压、慢钻。进入正常工作状态后，逐渐加大转速和钻压。钻进粉砂层时，宜用低档慢速钻进，减少钻头对粉质土的搅动，同时应加大泥浆比重和粘度，以加强护壁，防止坍孔。
（4）成孔质量检查：成孔后对孔径、孔深、、垂直度等逐项检查并记入钻孔记录和检查表中。孔位偏差不大于5cm，孔斜率＜1%桩长。
（5）钢筋笼接长时采用滚压直螺纹套筒进行，施工时严格按规范要求将直螺纹套筒拧至规定位置。
……
梁体混凝土浇筑操作要点
（1）箱梁砼所用砂、碎石、水泥、外加剂均采用与配合比试配时用料，每联箱梁必须采用同一批水泥，以保证混凝土强度和外观的相对稳定。
（2）骨料的粒径和级配是对混凝土强度影响较大的主要因素，骨料不仅要满足强度等技术指标，而且根据工地使用泵送砼浇注方式及箱梁钢筋间距十分密集的特点，并根据规范要求，粗骨料的最大粒径选定为20mm。砂采用中粗砂，其细度模量为2.6～3.0mm。砂石料进料时，严格控制其质量、粒径及级配，不合格产品严禁进场。
（3）浇筑时纵向分段、水平分层浇筑砼，每层砼厚20～30cm，顶板厚40cm可以不分层浇筑但是必须加强振捣工作。
……
预应力钢束张拉操作要点……
……
