立交工程钢箱梁安装施工方案（中铁）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一章 综合说明 3
• 1.1编制原则 3
• 1.2编制依据 3
• 1.3项目概要 3
• 第二章 总体施工部署 5
• 2.1总体施工方案 5
• 2.2总体施工顺序 6
• 第三章 施工计划安排 6
• 第四章 拟投入施工设备 6
• 4.1起重吊装设备及主要技术参数 6
• 4.2起重吊装采用吊索具及技术参数 7
• 4.3钢梁分段焊接投入机械设备表 7
• 第五章 钢梁吊装组织机构及人员配备 8
• 5.1钢箱梁吊装组织机构 8
• 5.2施工作业人力资源配备 8
• 第六章 钢梁吊装施工方案 9
• 6.1钢梁吊装 施工工艺 流程图 9
• 6.2钢箱梁吊装临时支架搭设 10
• 6.2.1钢箱梁吊装临时支架设计 10
• 6.2.2钢箱梁临时支架搭设及拆除施工 12
• 6.2.3临时支架受力验算 15
• 6.3钢箱梁运输 19
• 6.4钢箱梁吊装 19
• 6.4.1吊装顺序 19
• 6.4.2钢箱梁分段吊装方法及精确定位调整 26
• 6.4.3钢梁吊装的测量方法 29
• 6.5钢箱梁连接 30
• 6.5.1焊接连接 30
• 6.5.2 顶板U肋栓接 35
• 6.6钢梁涂装 35
• 6.7施工现场临时工艺孔开设及回装 36
• 第七章 成品保护工作的实施 37
• 第八章 质量保证措施 40
• 8.1组织保证措施 40
• 8.2制度保证措施 40
• 8.3思想建设保证措施 40
• 8.4技术保证措施 41
• 第九章 安全保证措施 41
• 9.1安全生产管理措施 41
• 9.2各项安全保证措施 42
• 附件1：钢箱梁分段图 44

附件详情

钢箱梁采取在加工厂分段加工成型，经验收合格后采用汽车陆路运输至施工现场进行拼装成型。总体拼装方案如下：
钢梁分段运至施工现场后，采用吊车将钢梁分段吊装到现场搭设的临时支架上进行拼装作业；根据各联钢箱梁在加工方案中分段最大重量和拼装时最大起重高度，钢梁拼装临时支架采用WDJ满堂式 脚手架 进行搭设，Z、Y线钢梁吊装起重设备采用300t履带吊，B、E匝道钢箱吊装起重设备采用130t轮胎式汽车吊。钢梁拼装时，除顶板U肋采用高强螺栓连接外，其余均采用全断面焊接进行连接。
工作平台设置
①钢箱梁底板焊接工作平台
距钢箱梁对接焊缝处梁底1.5m-1.8m位置横桥向设置一道人行通道，人行通道采用脚手板铺设在支架横杆上，脚手板通过钢丝固定在支架横杆上。
②钢梁腹板焊接平台及钢梁两侧人行通道
沿钢箱梁腹板边至防护栏杆边缘顺桥向铺设脚手板作为人行通道及腹板焊接工作平台，脚手板采用铁丝固定在工10工字钢上。
......

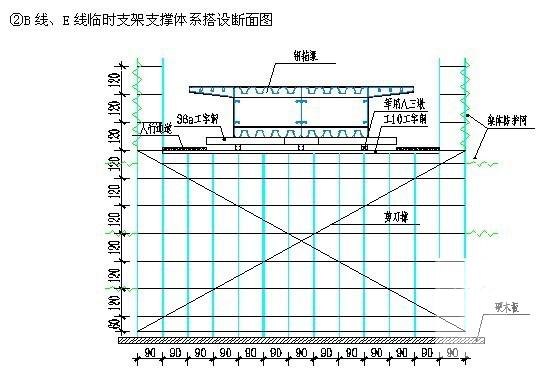

第 1 张图

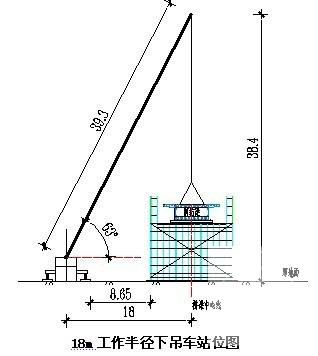

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-5 08:15:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
