34 35m连续梁立交桥顶推施工方案

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1.项目概要
• 1.1.工程概述
• 1.1.1后围寨立交
• 1.1.2该项目介绍
• 1.1.3铁路介绍
• 2.施工组织
• 2.1施工组织机构
• 3.施工方案
• 3.1.施工准备
• 3.1.1、现场准备
• 3.1.2、技术准备
• 3.1.3、物资准备
• 3.1.4、外部协调
• 3.2主桥（34+35）M连续梁顶推施工方案
• 3.2.1总体方案
• 3.2.2施工流程
• 3.2.3施工方法
• 4主桥顶推线路封锁方案
• 5.特殊环境施工保证措施
• 5.1.冬季施工保证措施
• 5.2.雨季施工保证措施
• 5.3.夏季施工保证措施
• 5.4.夜间施工保证措施
• 6.安全保证措施
• 6.1.安全方针、目标
• 6.2.安全保证体系
• 6.3.安全保证措施
• 6.3.1制度保证措施
• 6.3.2既有线施工保证措施
• 6.4施工安全防护方案
• 6.4.1高处作业安全管理规定
• 6.4.2起重作业安全管理规定
• 6.4.3电气作业安全管理规定
• 6.4.4吊车操安放和作安全管理规定
• 6.5安全风险管理实施细则
• 6.5.1安全管理制度
• 6.6对于特殊结构物施工作业中的应急预案
• 6.6.1吊装作业损坏既有线接触网应急救援预案
• 6.6.2有坠物落到既有线上的应急救援预案
• 6.6.3风将轻物吹落到既有线上或接触网上的应急救援预案
• 6.6.4有工人从墩身或 脚手架 上跌落的应急救援预案
• 6.6.5机械碰撞既有线墩台
• 6.6.6有工人触电的应急救援预案
• 6.6.7发生火灾的应急救援预案
• 6.6.8箱梁顶推过程中出现故障的应急救援预案
• 6.6.9夜间施工的应急救援预案
• 6.6.10箱梁顶推过程中对铁路可能产生的高危险源及应对措施
• 附图2主桥与既有铁路关系图

附件详情

工程概述：
该项目为立交中的xx路穿越铁路部分，主要包括主桥上跨、两侧辅道下穿及污水管道下穿工程。
1、主线桥梁工程，主要包含（3×20）m、（20+20+20.426）m、（34+35）m、（24.813+25+25）m、（3×25）m共5联连续梁，14个桥墩，长339.239延米。
(1)铁路北侧引桥，（24.813+25+25）m、（3×25）m，5个桥墩，长149.813延米。
(2)主桥，（34+35）m上跨既有铁路（与陇海线交叉里程为K1086+350），3个桥墩，长69延米。
(3)铁路南侧引桥，（3×20）m、（20+20+20.426）m，6个桥墩，长120.426延米。
......
总体方案：
桥为（34+35）m连续梁，在北侧车辆厂线路外支架现浇梁体，设置临时墩，安装前导梁，由北向南采用拖拉法顶推就位。
箱梁顶推时采用12台自动连续顶推千斤顶，配用ZLDB泵站和ZLDK主控台。其中8#墩顶设置4台150t千斤顶；L3、L4号墩顶各设置4台150t千斤顶。
根据设计图并结合现场调查，详见附图。
......
，共55页。

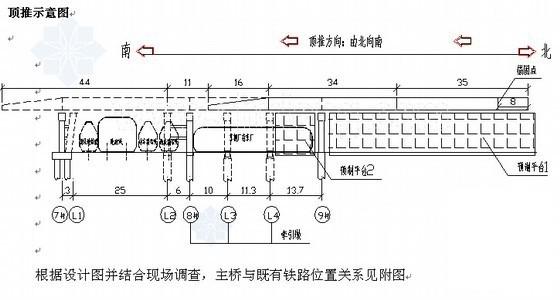

顶推示意图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-7 20:35:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
