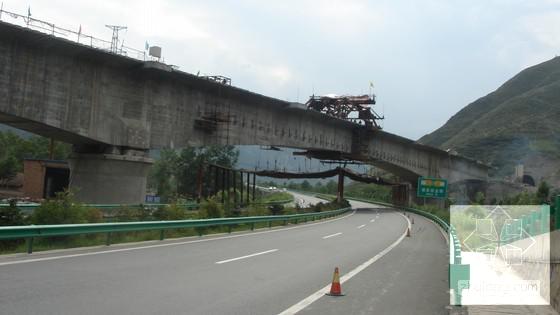

48m跨线桥连续梁专项施工方案（78页）

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
桥梁全长5385.45，米连续梁全长为113.2m，孔跨布置为1-（32+48+32）m，计算跨度为31.85+48+31.85m，中支点处截面中心线处梁高3.885m，跨中8m直线段及边跨12.60m直线段截面中心线处梁高为2.885m，梁底下缘按二次抛物线变化，边支座中心线至梁端0.75m。本连续梁位于直线段。
......
基数标准：
铁路等级：国家I级重载铁路，设计轴重30T；
正线数目：双线；
速度目标值：120km/h；
最小曲线半径：一般1200m，困难800m；
限制坡度：汤阴东～日照南6‰；
牵引种类：电力；
......
总体方案：
预应力混凝土连续箱梁共分为3个施工节段，共5个梁段。其中主墩上0号块（第一施工节段）长度为46米；1号块为第二施工节段，其长度为12.6米，其位置位于连续梁边跨；在连续梁主跨跨中设合龙段（第三施工节段）2号块，其长度为2米。各梁段均采用满堂支架+钢管柱门洞现浇法施工。现浇梁支架采用分段搭设，分段对称现浇施工，施工顺序按先施工第一施工节段然后施工边跨第二施工节段，第二施工节段施工完毕后进行第三节段合龙段施工。各节段施工完毕后不拆除支架，待连续梁全部施工完成后统一拆除支架。
......
，共78页。

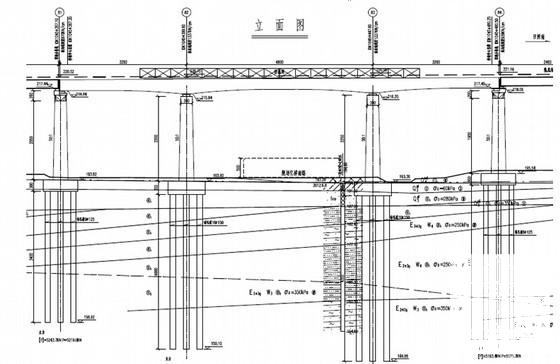

立面图

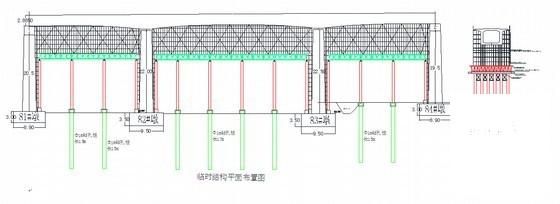

临时结构 平面布置图

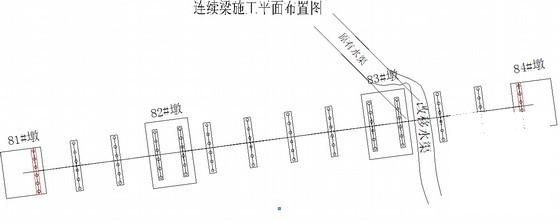

连续梁施工平面布置图
