三跨预应力连续箱梁人行桥设计全套cad图纸和设计说明,材料量文件

[复制链接]

0

主题

0

帖子

887

积分

超级版主

Rank: 8Rank: 8

积分
887
发表于 2020-10-6 11:41:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


河缺口人行桥全套图纸。桥梁主体采用(27m 35m 27m)三跨预应力连续箱梁结构。本桥上部构造为预应力混凝土三跨(26.96m 35m 26.96m)连续箱梁,箱梁顶宽6m,底宽2.8m,全长为88.92m。箱梁横断面采用直腹板单箱单室,顶、底板表面横向水平。箱梁梁高为1.6m。箱梁腹板厚度由边、中支点处的0.60m变化至跨中的0.36m;底板厚度由支点的0.30m变化至跨中的0.18m;顶板厚度为0.20m;箱梁翼缘板悬臂长度为1.6m,端部厚度为0.15m,悬臂根部增加至0.35m;箱内上承托尺寸为0.3x0.15m,下承托为0.15x0.15m;箱梁中支点处设1.2m厚横隔板,边支点处设0.8m厚横隔板。   共27个CAD个文件,1个设计说明文件,1个材料量文件。

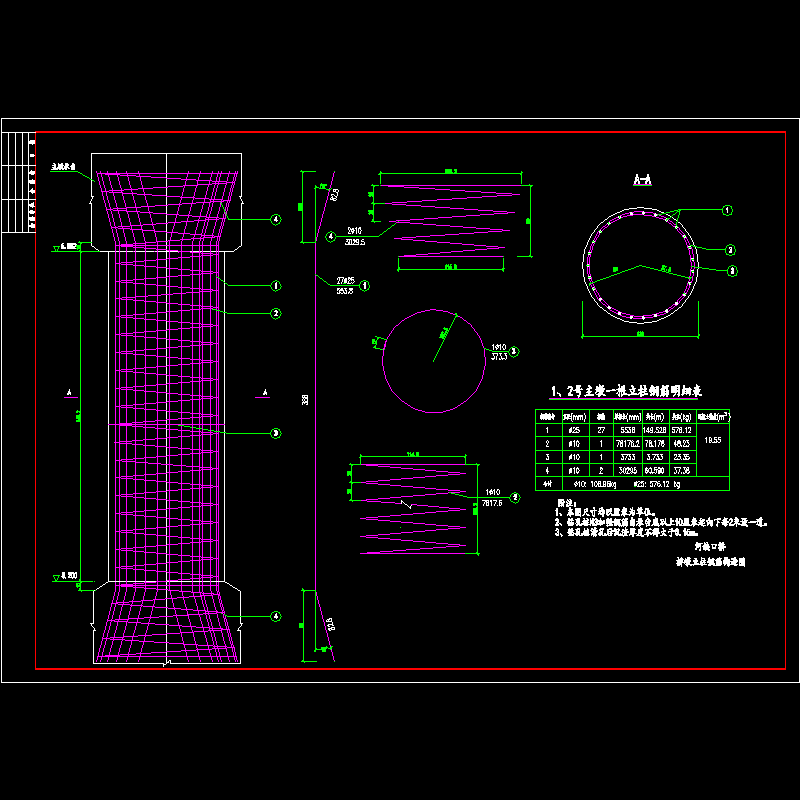

1、2号墩立柱钢筋图.dwg
1、2号墩立柱钢筋图.dwg

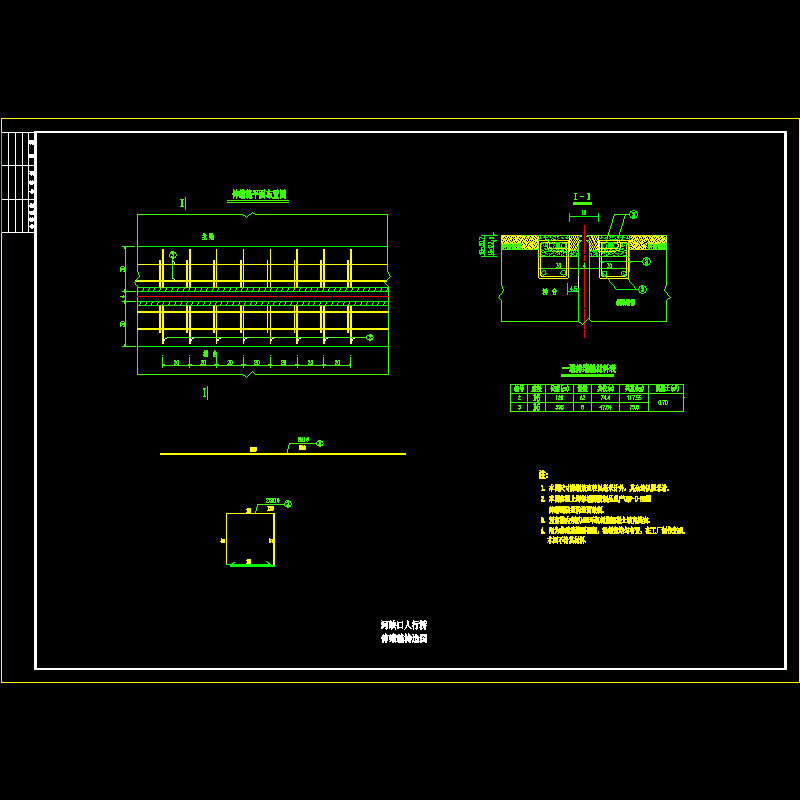

伸缩缝构造图-old.dwg
伸缩缝构造图-old.dwg

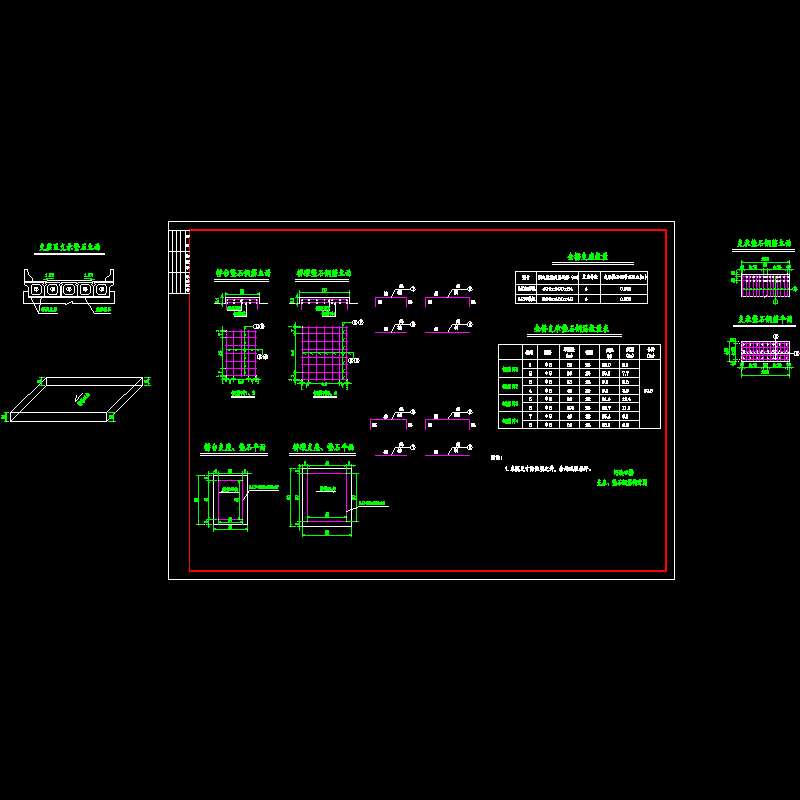

垫石构造图.dwg
垫石构造图.dwg

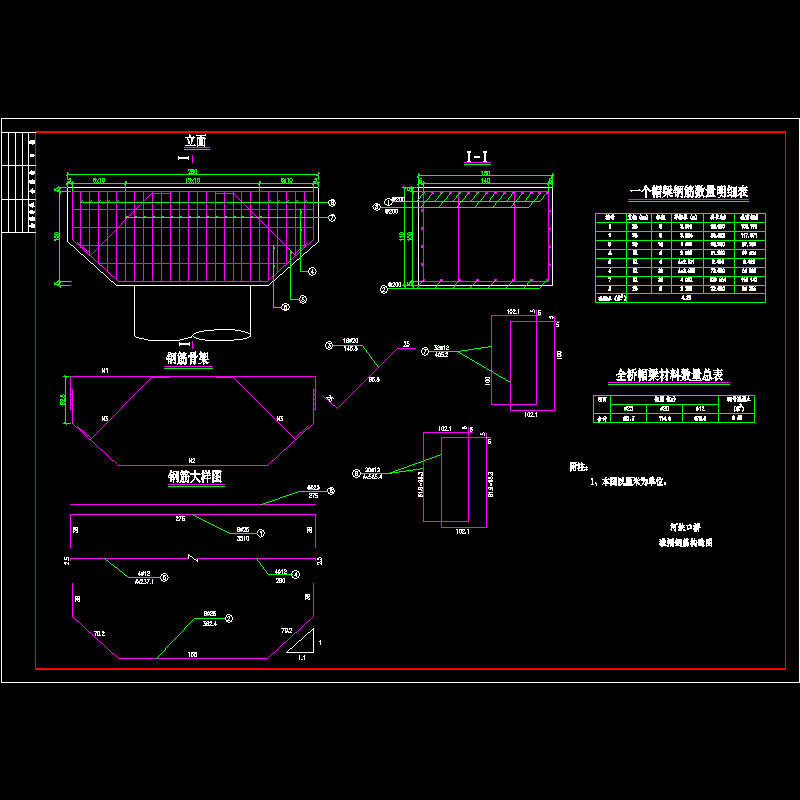

墩帽钢筋一般构造图.dwg
墩帽钢筋一般构造图.dwg

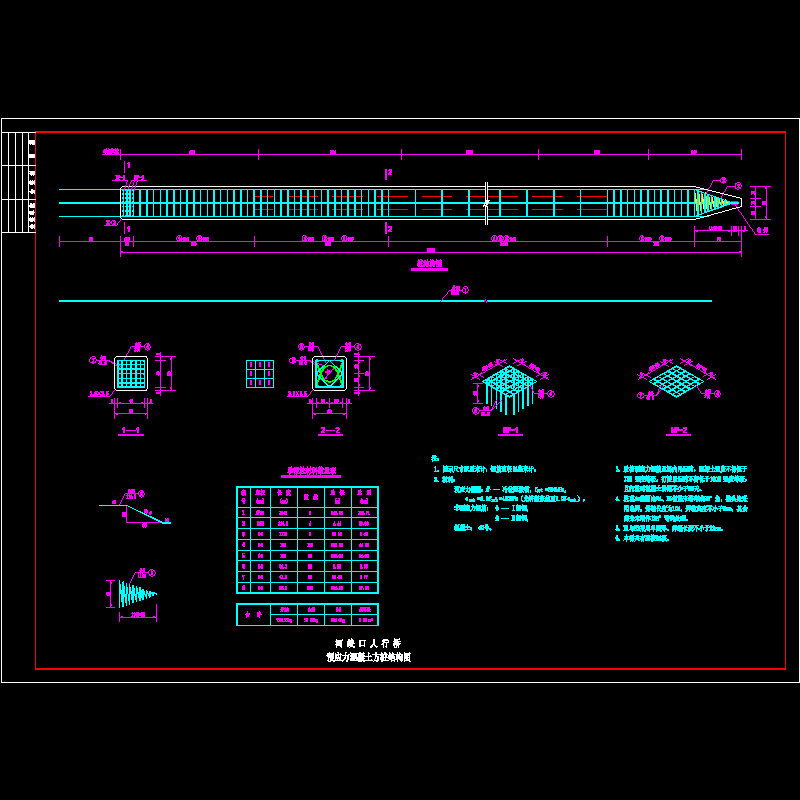

山阳人行桥桩30m.dwg
山阳人行桥桩30m.dwg

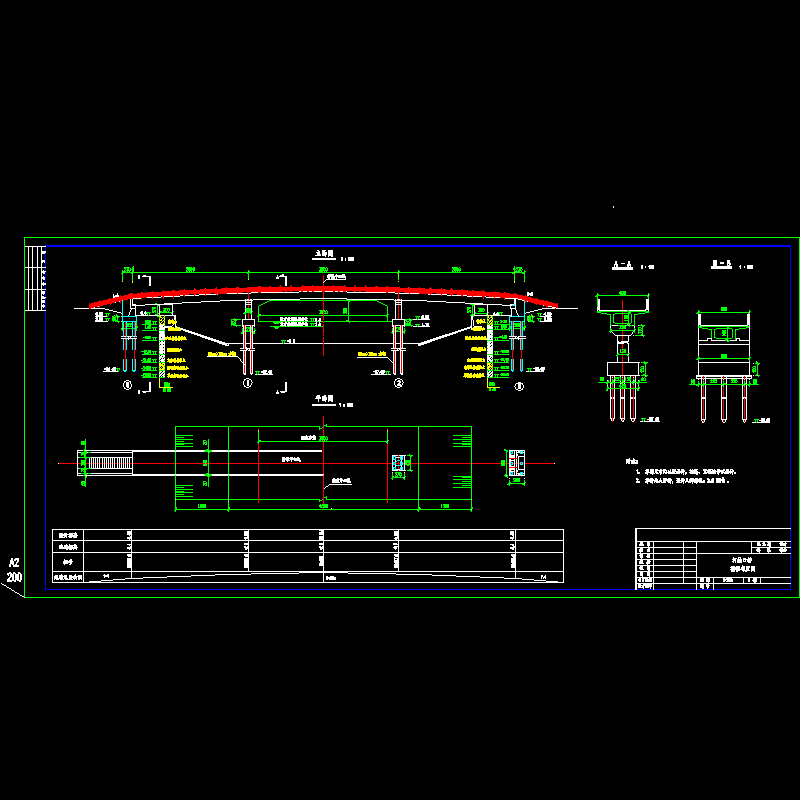

总体图1.dwg
总体图1.dwg
挡墙构造1.dwg
挡墙构造1.dwg
挡墙构造图2.dwg
挡墙构造图2.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecw12dffdwd1s1w1.rar

1.62 MB

下载  售价: 100 积分    赚积分
