技术标准: 1、设计荷载:汽车—20级,挂车—100。 2、桥宽26.1米,布置如下:0.3 3.5 0.5 8.5 0.5 8.5 0.5 3.5 0.3=26.1(m) 栏杆 非机动车道 分隔带 行车道 分隔带 行车道 分隔带 非机动车道 栏杆 3、基本地震烈度为6 度,按7度烈度设防,重要性修正系数1.3。 ...... 总体布置: 全桥分主桥和引桥两部分,主桥和北端引桥位于直线上,南端有70米处于缓和曲线上再往南是82.059米在半径为500米的圆曲线上。圆曲线部分设置5%的超高,在缓和曲线上由1.5%的双向坡过渡到5%的单向坡,超高采用绕桥梁中心线旋转的方式。全桥有297米长度处于R=4500米的凸型竖曲线范围,两边引桥纵坡3.3%。全桥按车道上下行两幅桥设计,每幅宽度13.04米,两幅之间离缝2厘米,设置在中间分隔带处。全桥跨径布置为:12X20梁 (40 60 40)米连续梁 9×20米空心板梁。 ...... 下部结构: 主墩基础采用22根Ф1000的钻孔灌注桩,两个主墩的桩长为46.5m,采用四个实心立柱和钢筋混凝土承台,承台底标高为1.5m,承台厚度为2.5m。边墩基础采用10根Ф1000的钻孔灌注桩,桩长46.5m,采用钢筋混凝土盖梁、系梁式承台和四个实心立柱,承台底标高为1.5m,承台厚度为2.0m。 引桥下部结构采用36根400×400钢筋混凝土打入桩,四个实心立柱、钢筋混凝土盖梁和钢筋混凝土承台。承台底标高为1.0m~1.5m,承台厚度为1.5m。 桥台采用钢筋混凝土U型桥台,桥台基础用36根400×400钢筋混凝土打入桩,承台底标高分别为1.0m、3.8m,承台厚度为1.5m。 ...... 设计于2002年,共29张CAD设计图。
下部结构和附属目录.dwg

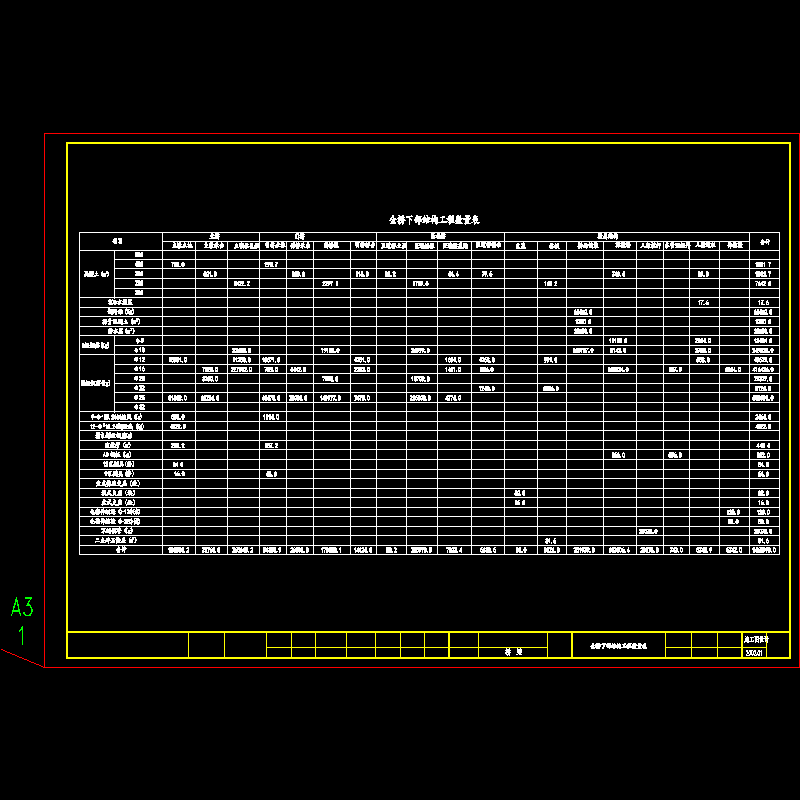

下部结构数量表02年02月10日.dwg

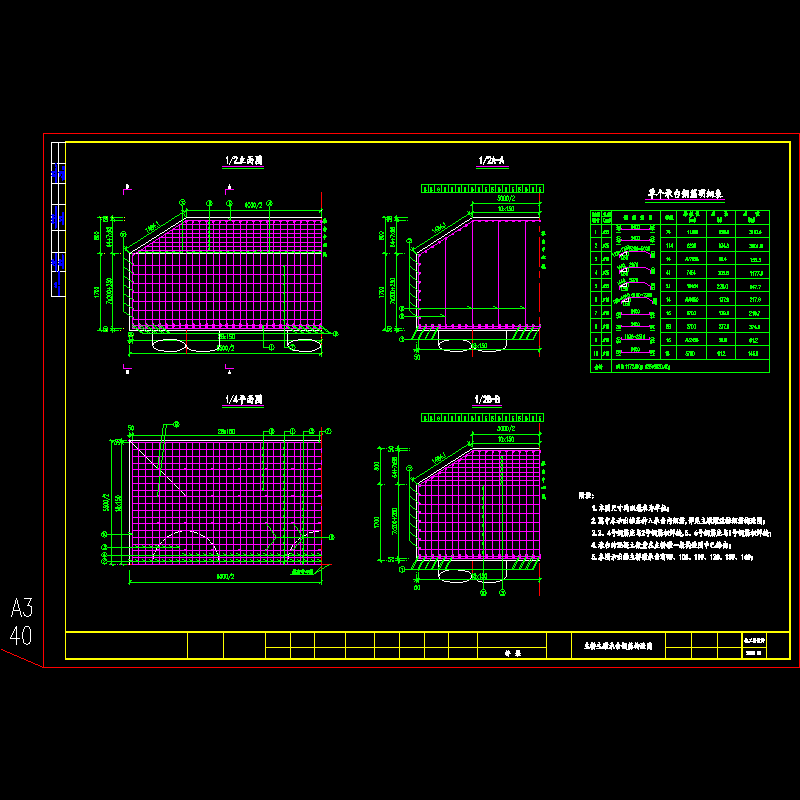

主桥主墩承台钢筋图.dwg

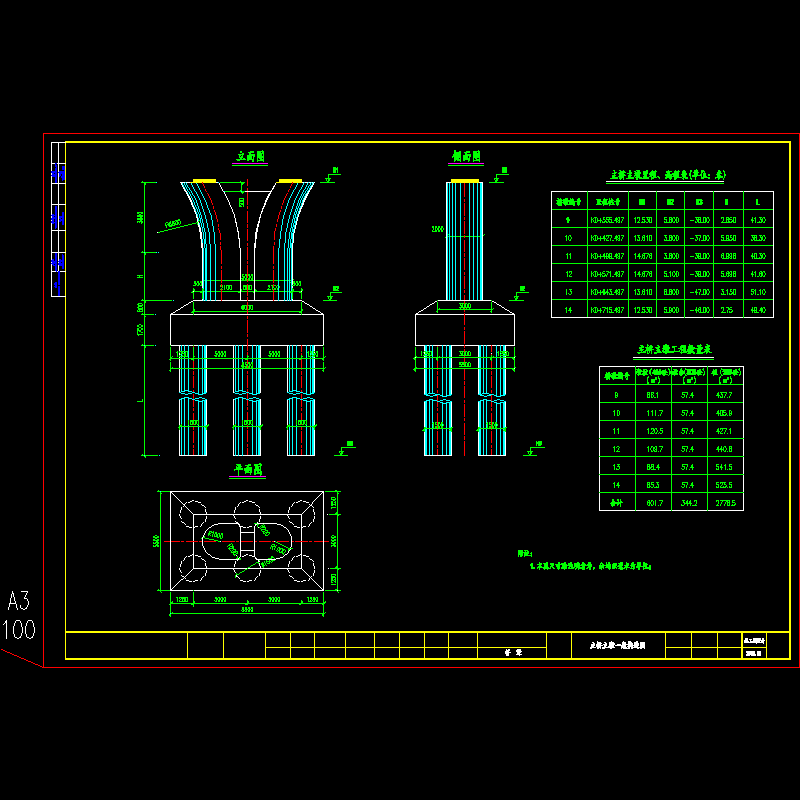

主桥主墩构造图.dwg

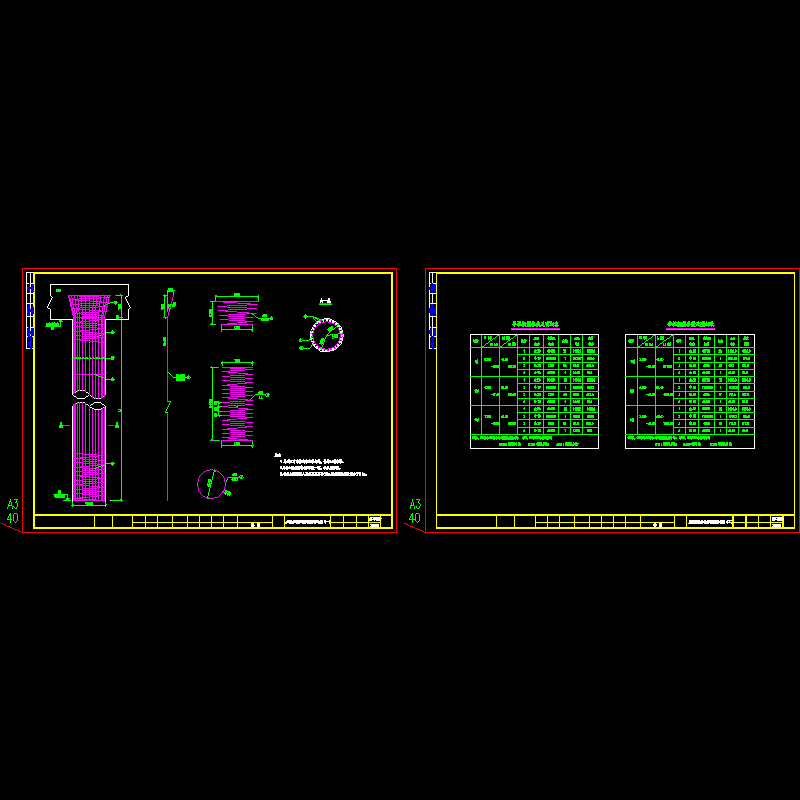

主桥主墩桩钢筋.dwg

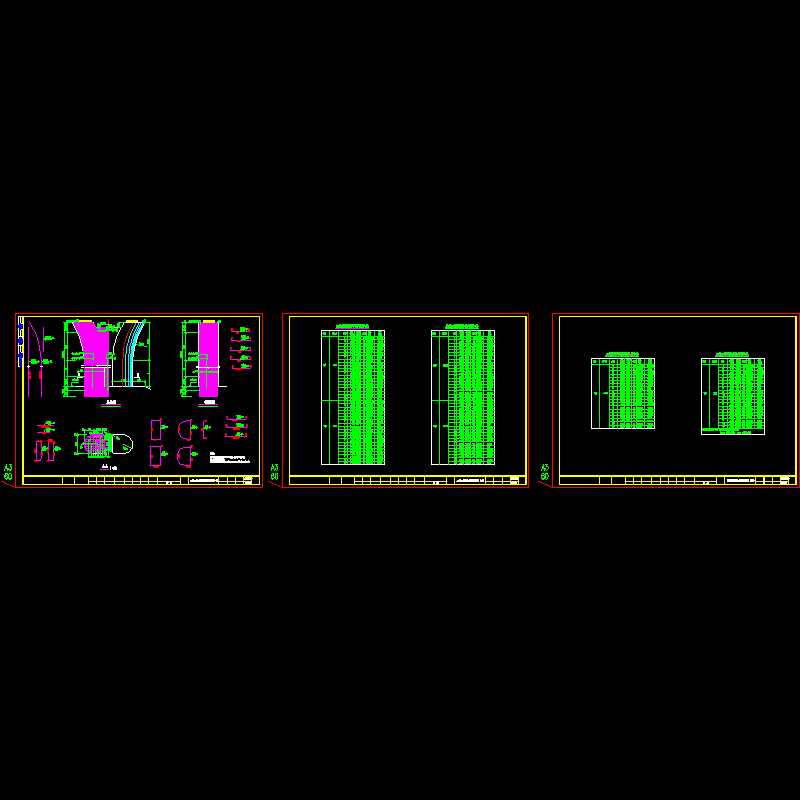

主桥主墩立柱配筋图.dwg
主桥主墩钢束布置图1.dwg
主桥边墩桩钢筋.dwg
匝道桥桥台台帽钢筋构造图.dwg
匝道桥桥台构造图1.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
|
