三跨变高度预应力连续箱梁0#块施工方案附dwg格式CAD（计算书）(布置图cad)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

大桥桥址处河口宽196m，水面宽180m，施工常水位1.8m，水深5m。主桥采用三跨变高度预应力连续箱梁跨越，两侧引桥采用部分预应力混凝土先简支后连续箱梁；桥跨布置为：12×30 （47.5 78 47.5） 12×30m，桥梁全长901.2m。桥梁全宽26m。单箱底宽6.75m，两侧悬臂长3.0m，单箱桥面宽为12.75m。箱梁顶面设置单向2%横坡，通过箱梁内外侧腹板高度调节。中支点处箱梁中心梁高4.4m，跨中箱梁中心梁高2.0m，梁高以半立方抛物线变化。箱梁O#块节段长8.2m，中心高度为4.4米， 在支架上浇筑。 　　【内容节选】箱梁为双向预应力结构，分为纵向预应力束和竖向预应力筋。均采用两端张拉……0#块施工工艺流程为：支架安装→支座安装、0#块临时锚固砼条形基础→立底、侧模→安装底、腹板钢筋及预应力筋→立横隔梁、腹板内侧模、顶模→绑扎钢筋、安装顶板束预应力管道、预埋件及孔道→浇筑混凝土→养护……墩身悬出部分底模采用10×10cm方木(横桥向)上15mm竹胶板，方木下纵桥向铺设16号工字钢，16号工字钢支承于底模下前、中、后横梁上……0#块支架支撑体系位于承台和与墩身预埋钢板焊接连接组成的刚性基础上，支架本身变形少，故本方案支架可不考虑预压。支立底模时考虑模板预抛高度5mm。 　　【附图表】模板安装的允许偏差、钢筋加工安装实测项目、钢绞线后张拉实测项目、就地浇筑箱形梁检查项目、质量保证体系图、箱梁断面图、工字钢受力简图、预应力箱梁0#块临时固结示意图CAD、预应力箱梁0#块一般布置图CAD、预应力箱梁悬浇施工0#块支撑示意图CAD、预应力箱梁0#块临时固结示意图CAD、箱内支架模板布置图CAD……共计39页，

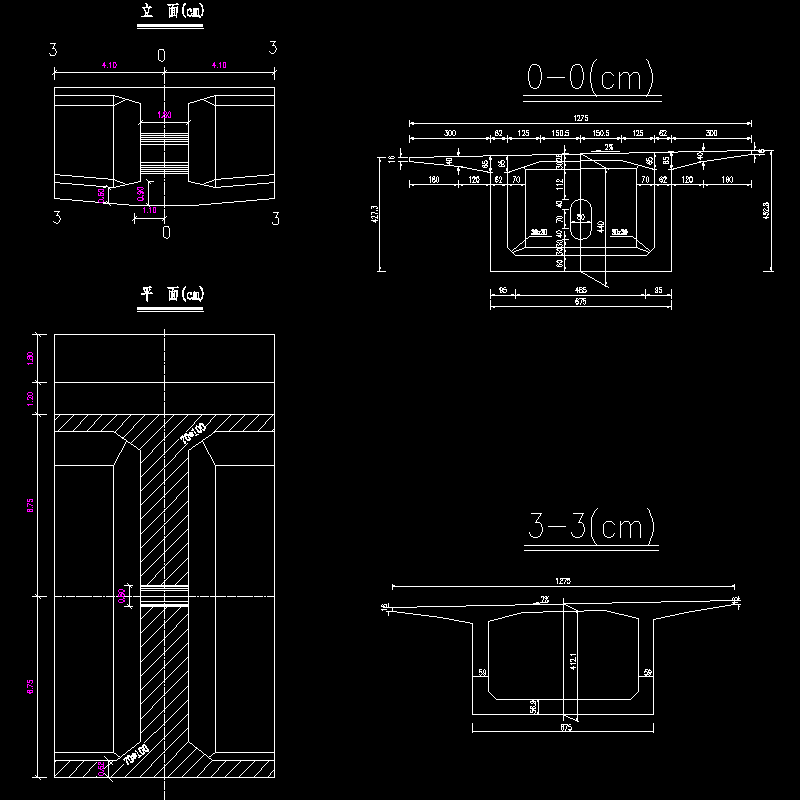

0#块断面结构图.dwg

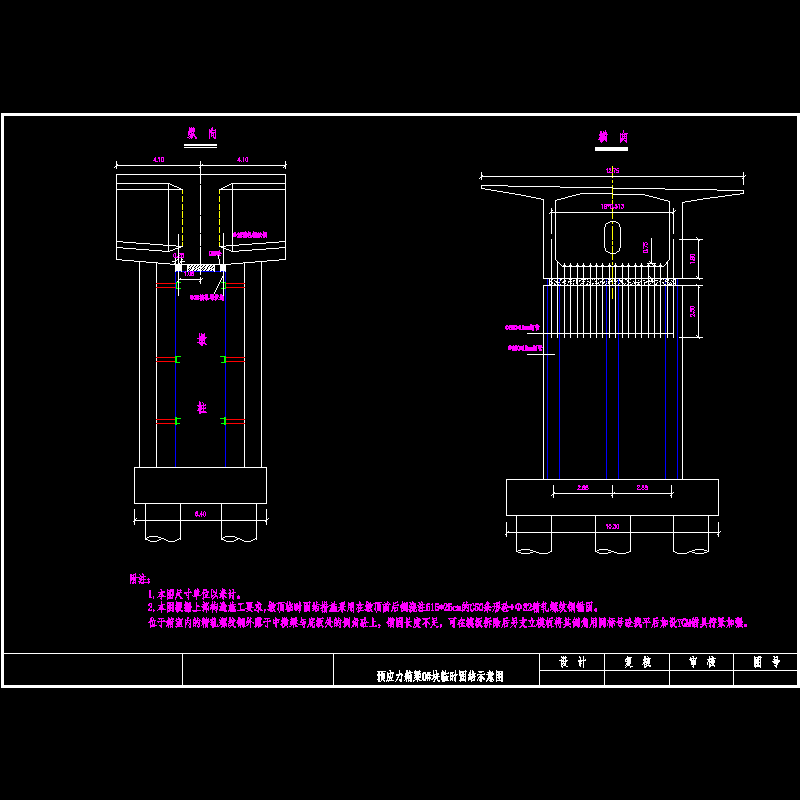

预应力箱梁0#块临时固结示意图.dwg
