64米连续梁挂篮CAD施工大样图附计算书（55页）(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计原则：
1.按最不利荷载作用下，挂篮前后吊点受力情况进行设计，并考虑安全系数K=1.2。
2.挂篮前吊杆按4#梁段设计，底模后吊杆按1#梁段设计。
......
主要技术性能：
1.适应最大梁重：145T
2.适应最大梁段长：4.25米
3.梁高变化范围：6.05m-3.05m
4.走行方式：无平衡重走行
......
挂篮特点：
1.结构简单，加工方便，受力明确
2.作业空间开阔，便于钢筋、模板、混凝土等梁上作业
3.设有走行装置，移动方便
4.可用于合龙段施工
......
设计于2008年，共包含CAD设计图33张，计算书20页。

主桁杆件大样图

主桁节点箱大样图

外模板

主桁总装图

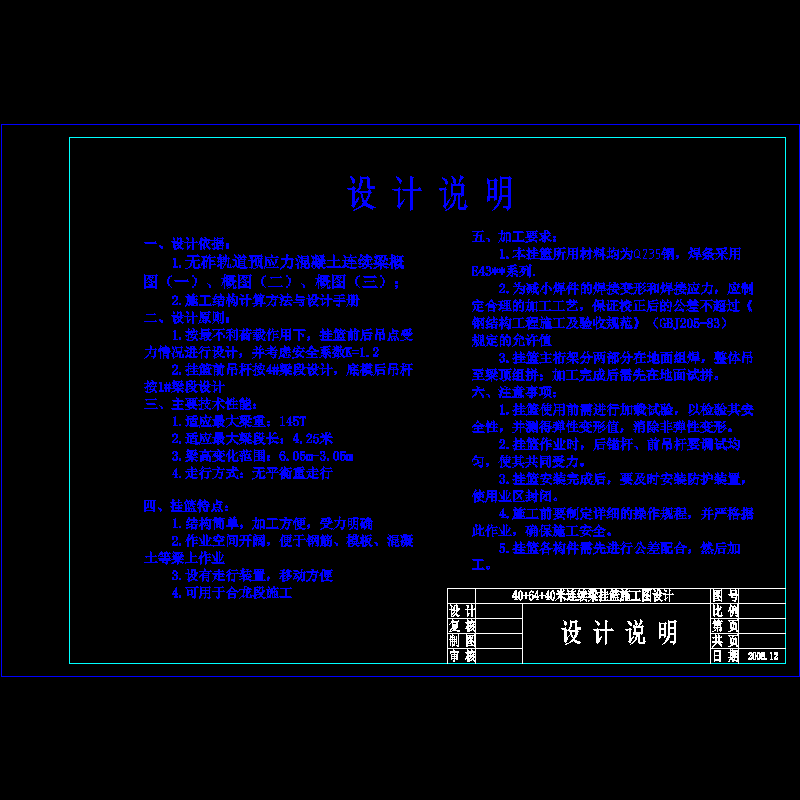

01设计说明.dwg

03桁架总装图.dwg

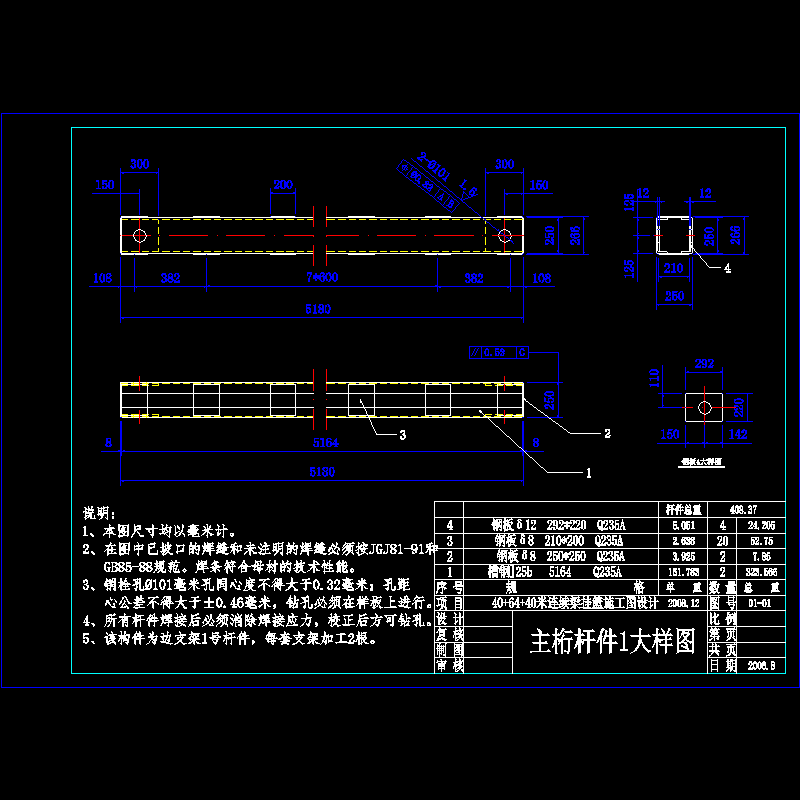

04-01主桁杆件1.dwg

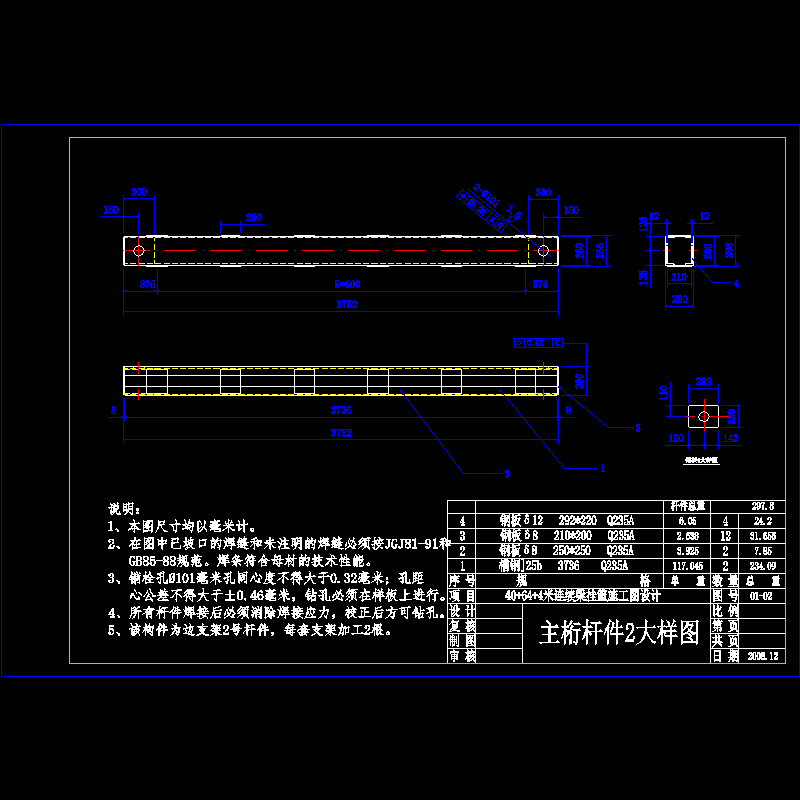

04-02主桁杆件2.dwg

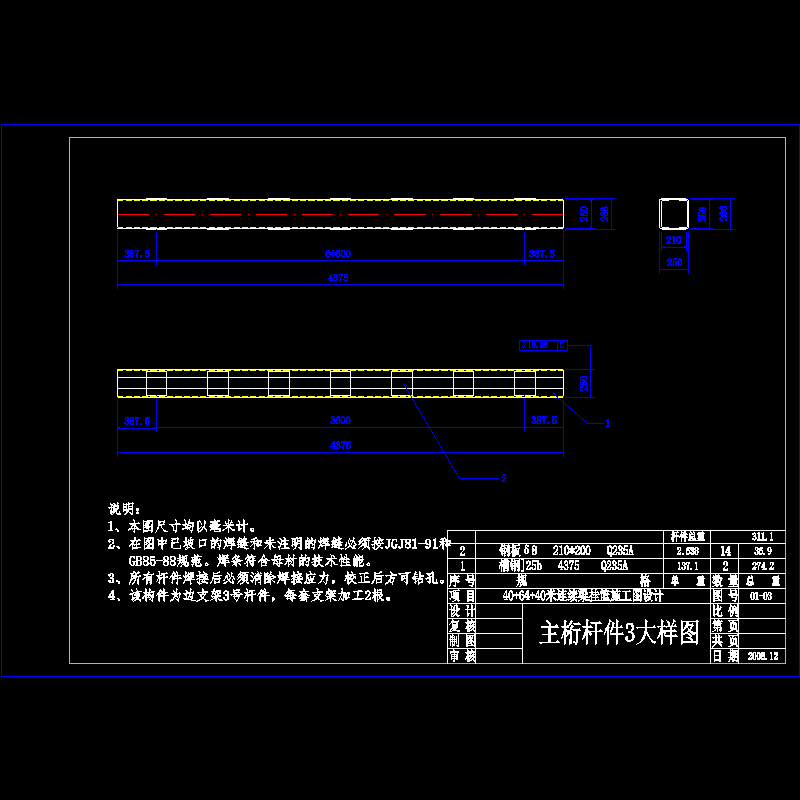

04-03主桁杆件3.dwg

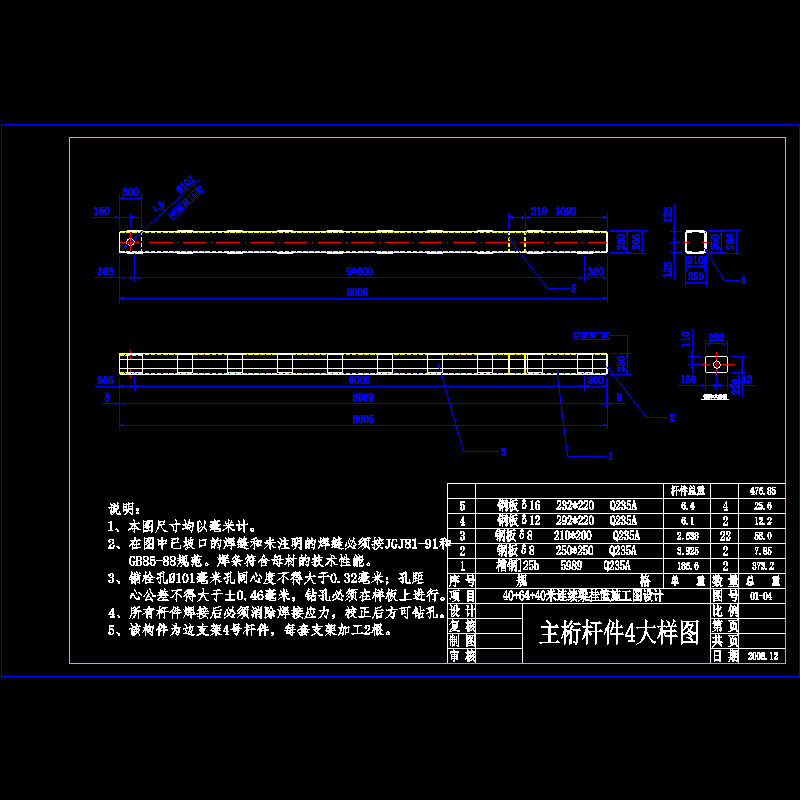

04-04主桁杆件4.dwg

04-05主桁杆件5.dwg

04-06～09主桁节点箱.dwg

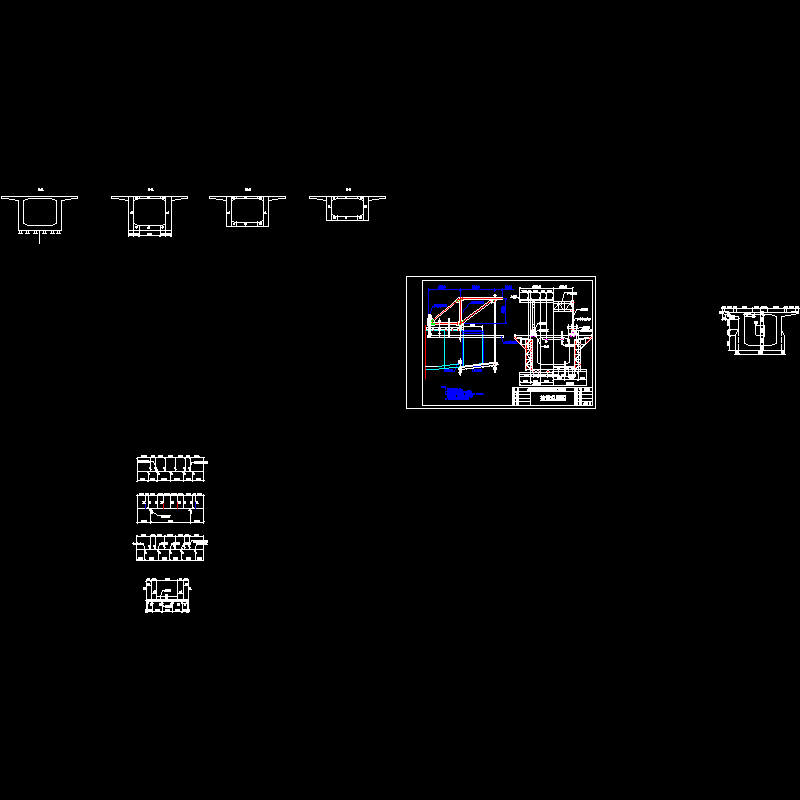

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
