[CAD图]跨江连续刚构桥上部结构设计计算书（60 90 60）(预应力混凝土连续梁)(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要 　　 　　地理位置：该资料为高速第三标段跨江河堤桥，桥型为预应力连续刚够桥，桥跨分布为60 90 60，桥梁全长为210m。桥位区属冲洪积平原地貌区，地势较平坦，地形起伏小。 　　地质条件：桥位区第四系覆盖层厚度较大，承载力不高，均不宜作为拟建大桥，台扩大基础的天然地基持力层，建议拟建桥梁采用摩擦桩。 　　水文地质：桥位区农田遍布，沟壑纵横，地表水发育，较大的地表水体为江和沩水河。 　　 　　主体结构设计 　　该资料桥墩采用双肢薄壁桥墩,主梁采用单箱单室铅直腹板。箱梁的高度、底板厚度以二次抛物线变化，如构造图所示。 　　1) 采用双肢薄壁墩 　　这是我设计本桥的最关键的地方，目的也就是要研究它与一般的连续桥梁有何不同，根据连续刚构桥梁的理论分析，多跨连续刚构，由于结构上墩固结，为减少次内力的敏感性，必须选择抗压刚度较大、抗推刚度较小的单壁或双肢薄壁墩，使墩适应梁的变形。 　　2）梁高、板厚的确定 　　对于箱梁桥跨径、梁高及腹板厚度尺寸的要求，桥梁设计规范作了相关规定：预应力混凝土连续梁（刚构）桥的跨中梁高，宜采用1/40~1/50的主跨跨径，小的跨径取大值。根部梁高宜采用主跨跨径的1/16~1/18。边、中跨比宜为0.54~0.58。底板最小厚度32cm，顶板最小厚度28cm，腹板最小厚度50cm，悬臂端最小厚度15cm。

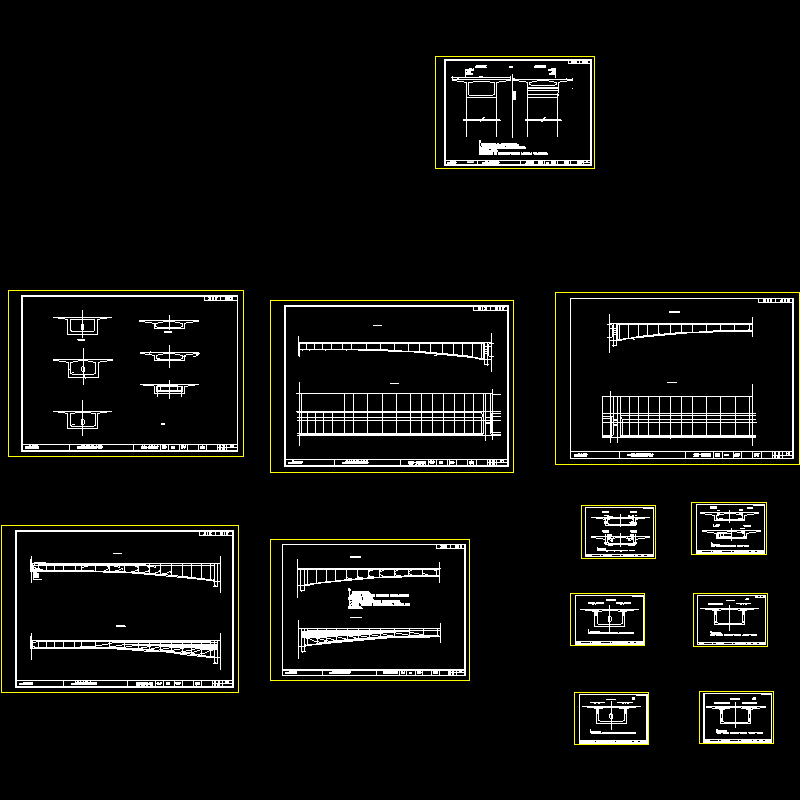

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
