三跨预应力混凝土连续刚构桥CAD施工图纸（38张）(普通钢筋布置图)(dwg)

yuzhong · 发表于 2020-6-22 22:09:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：重庆
使用性：公路桥
跨径大小和多跨总长：260m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

桥梁等级：三车道高速公路桥
桥面净宽：按单向三车道11.25米计算
荷载等级：汽车—超20级
挂车—120
大桥分为上、下行两处独立的桥梁结构。主桥全长260米，是一座三跨预应力混凝土连续刚构；主梁采用单箱单室截面形式，路面横坡为为2%单向横坡，铺装层厚为8厘米沥青砼，下部采用板墩，钻孔桩基础。该桥主梁施工采用挂篮对称悬臂灌注及支架上现浇两种施工方法。在墩上预埋构件，搭支架施工0号块，再以0号块为基础，逐段悬灌施工。

该资料包含：
大桥验算报告

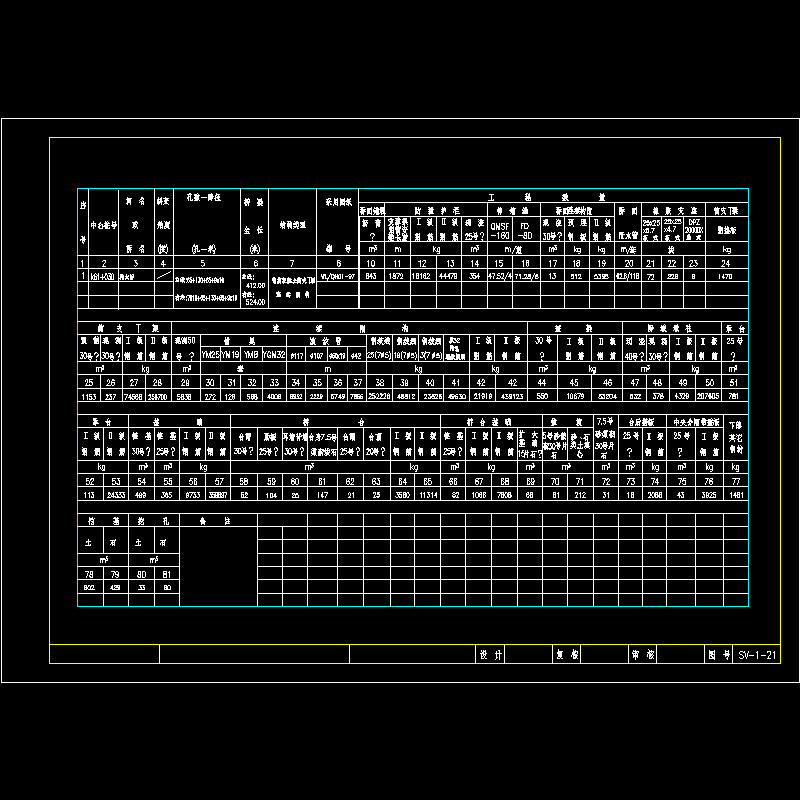

工程数量表

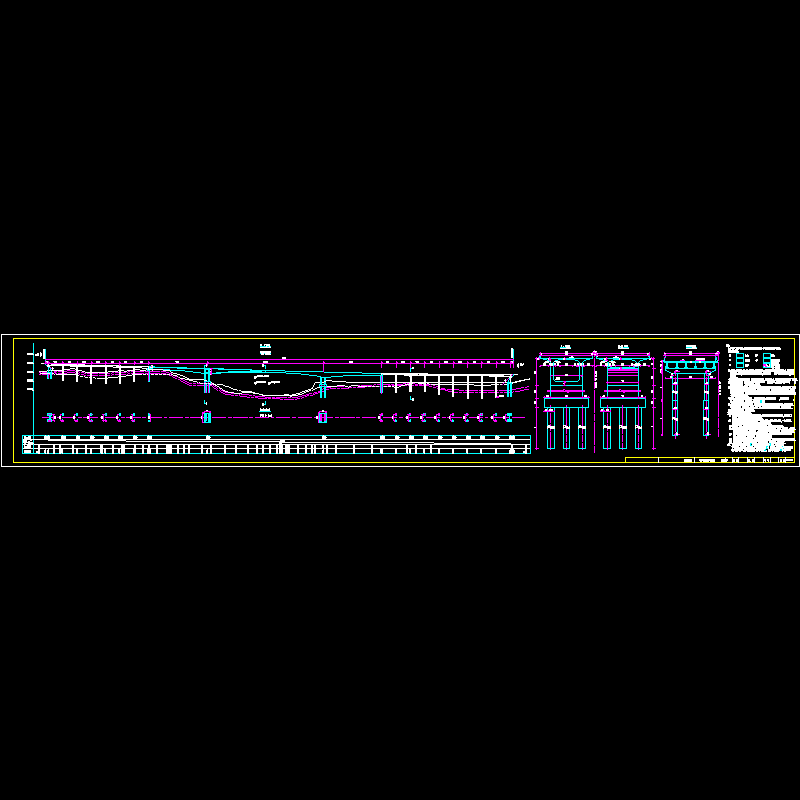

特大桥桥型布置图

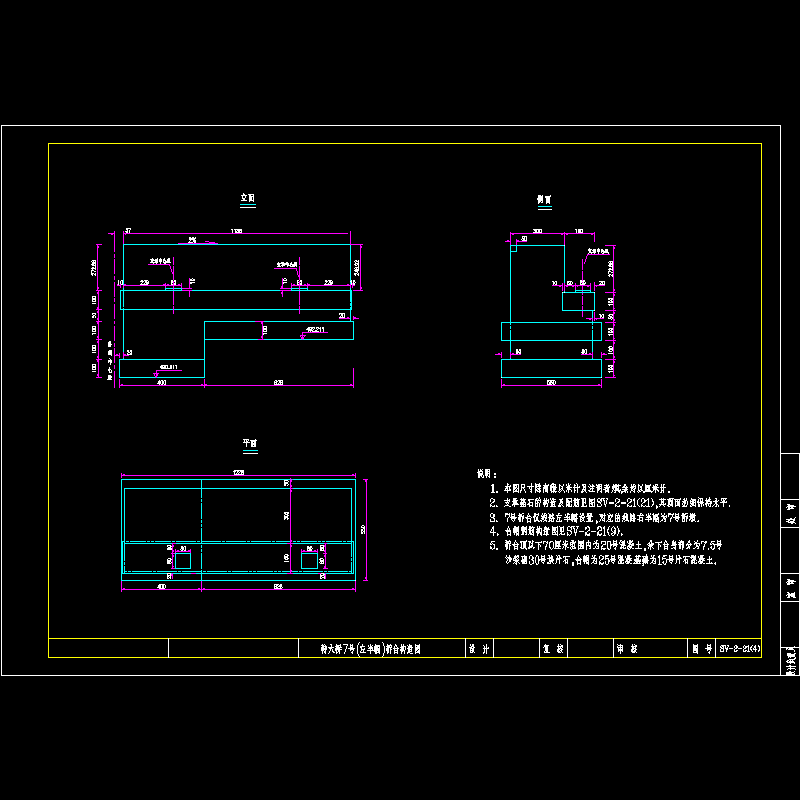

特大桥7号(左半幅)桥台构造图

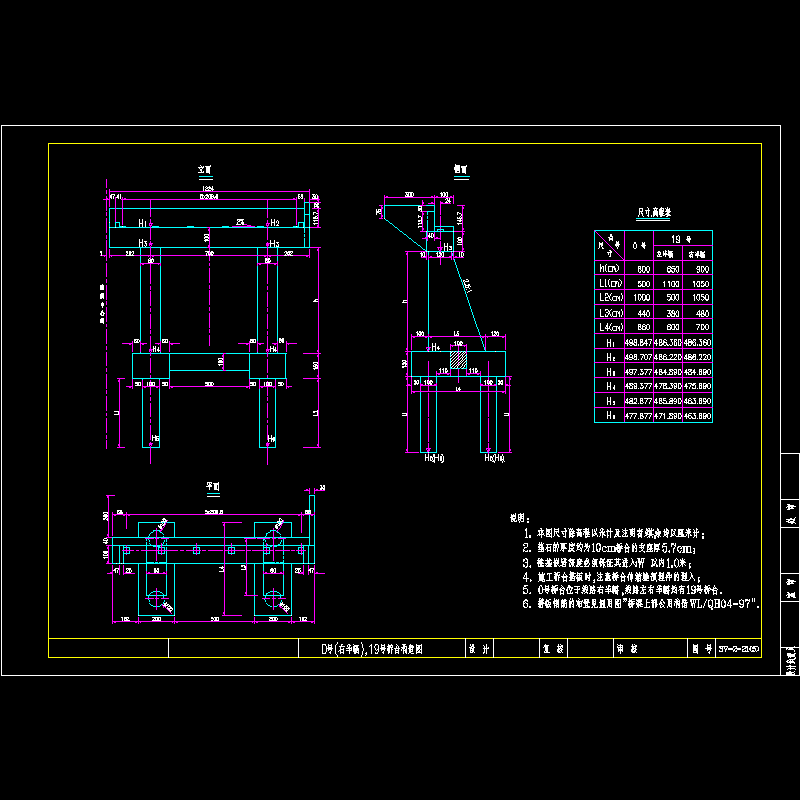

0号(右半幅),19号桥台构造图

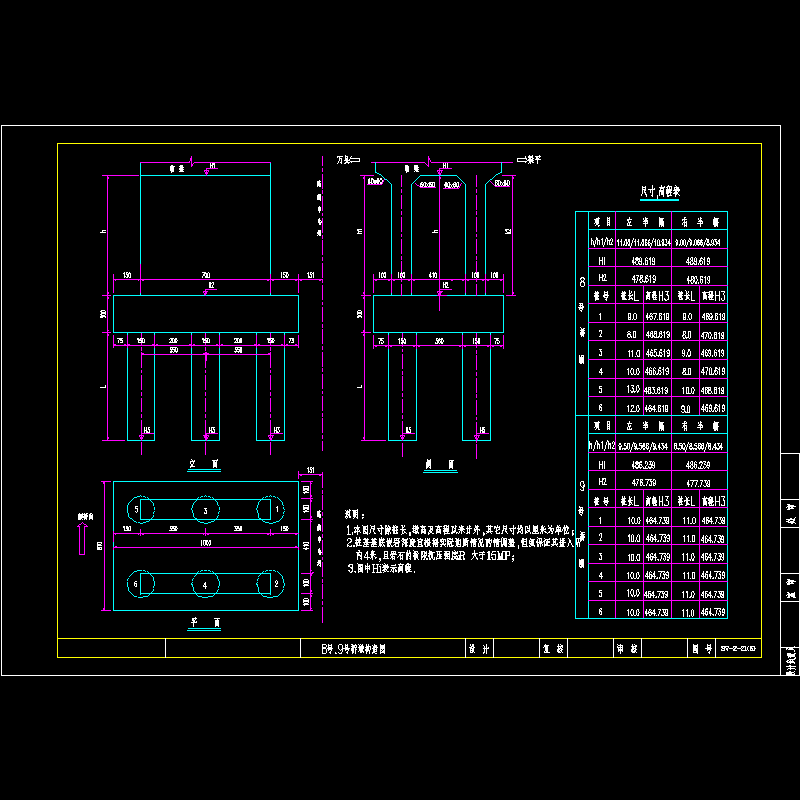

8号-9号桥墩构造图
7号-10号桥墩构造图
1~6号.11~18号桥墩构造图
7号桥台(左半幅)台帽钢筋布置图
0号(右半幅).19号桥台台帽钢筋布置图
0号(右半幅),19号桥台耳墙,背墙钢筋布置图
0号(右半幅).19号桥台肋板钢筋布置图
0号(右半幅).19号桥台承台钢筋布置图
0号(右半幅).19号桥台桩柱基钢筋布置图
8号.9号桥墩墩身钢筋布置图
8号.9号桥墩承台钢筋布置图
7.8.9.10号桥墩桩基钢筋布置图
7,10号桥墩盖梁钢筋布置图
7号墩台.10号桥墩顶桥面伸缩缝构造图
支承垫石钢筋布置图
连续刚构主梁构造图
纵向预应力钢束布置图
横断面钢束锚固位置图
顶板钢束要素表
底板钢束要素表
横向预应力束.竖向预应力粗钢筋布置图2
连续刚构主梁0号块件构造图
连续刚构主梁普通块件构造图
连续刚构主梁端头块件构造图
连续钢构主梁锯齿块构造及普通筋布置图
普通块件普通钢筋布置图
端头普通钢筋布置
连续刚构梁部施工步骤示意图
连续刚构中跨合拢段临时刚性连接构造图
……
共计38张
