90米跨径连续刚构桥上部结构设计CAD图纸（94张）(预应力混凝土)(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

桥梁概况： 　　 全桥孔跨布置为4×30 [60 5×90 60] 30米，全长726米，主孔为七孔双薄壁墩的连续刚构桥，引桥采用30米箱形简支变连续的梁。 　　...... 　　上部结构： 　　 桥梁上部构造为预应力混凝土变截面连续刚构，桥梁全宽32.5米，由左右相连的两个单箱单室截面组成。墩顶箱梁高5米，跨中箱梁高2.5米，腹板厚0.4米～0.6米，底板厚为0.3～0.9米。箱梁顶板厚0.28米，总宽为32.5米，底板宽为2个8.5米，翼缘板悬臂长3.75米。 　　...... 　　设计于2003年，共94张CAD设计图。

整体布置.dwg

中跨合龙段劲性钢筋骨架.dwg

主桥箱梁0#块底板钢筋布置.dwg

主桥箱梁0#块横隔板钢筋布置.dwg

主桥箱梁0#块腹板钢筋布置.dwg

主桥箱梁0#块顶板钢筋布置.dwg

主桥箱梁10号块钢筋布置.dwg

主桥箱梁11号块钢筋布置.dwg

主桥箱梁12号块钢筋布置.dwg

主桥箱梁13号块钢筋布置.dwg

主桥箱梁14号块钢筋布置.dwg

主桥箱梁15号块钢筋布置.dwg

主桥箱梁16号块钢筋布置.dwg

主桥箱梁1号块钢筋布置.dwg

主桥箱梁2号块钢筋布置.dwg

主桥箱梁3号块钢筋布置.dwg

主桥箱梁4号块钢筋布置.dwg

主桥箱梁5号块钢筋布置.dwg

主桥箱梁6号块钢筋布置.dwg

主桥箱梁7号块钢筋布置.dwg

主桥箱梁8号块钢筋布置.dwg

主桥箱梁9号块钢筋布置.dwg

主桥边跨箱梁13-17号块一般构造.dwg

主桥边跨箱梁13-17号块钢筋构造.dwg

主桥边跨箱梁16、17号块一般构造.dwg

主桥边跨箱梁16、17号块一般构造2.dwg

主桥边跨箱梁16、17号块钢筋布置.dwg

主桥边跨箱梁16、17号块钢筋布置2.dwg

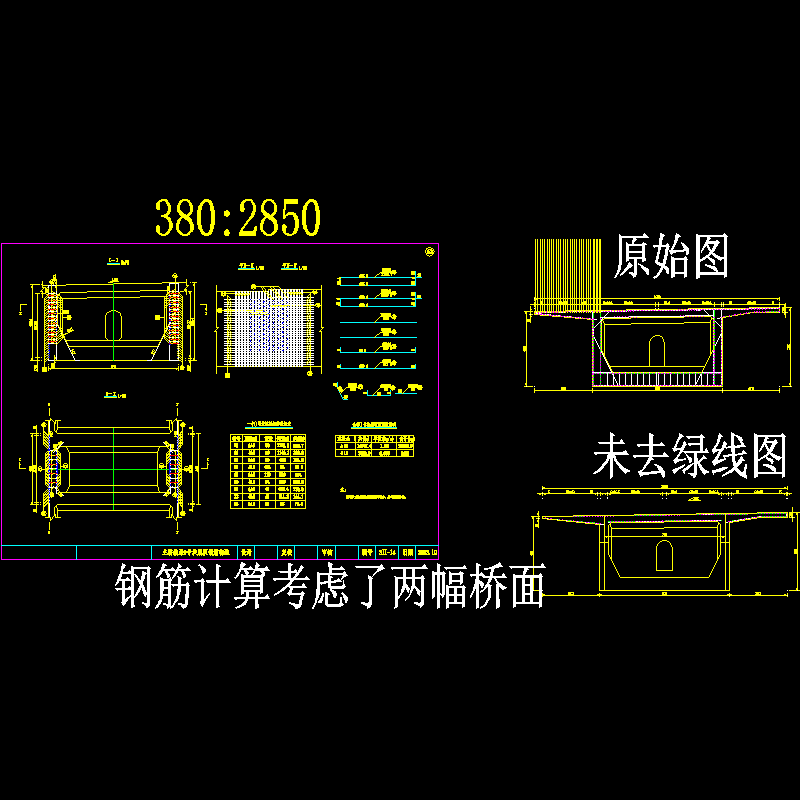

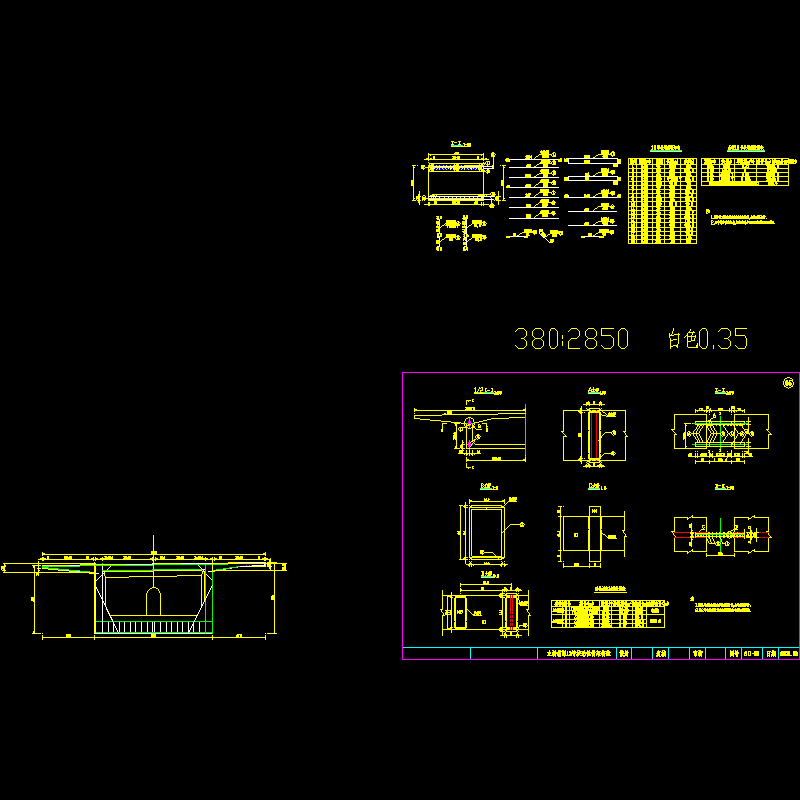

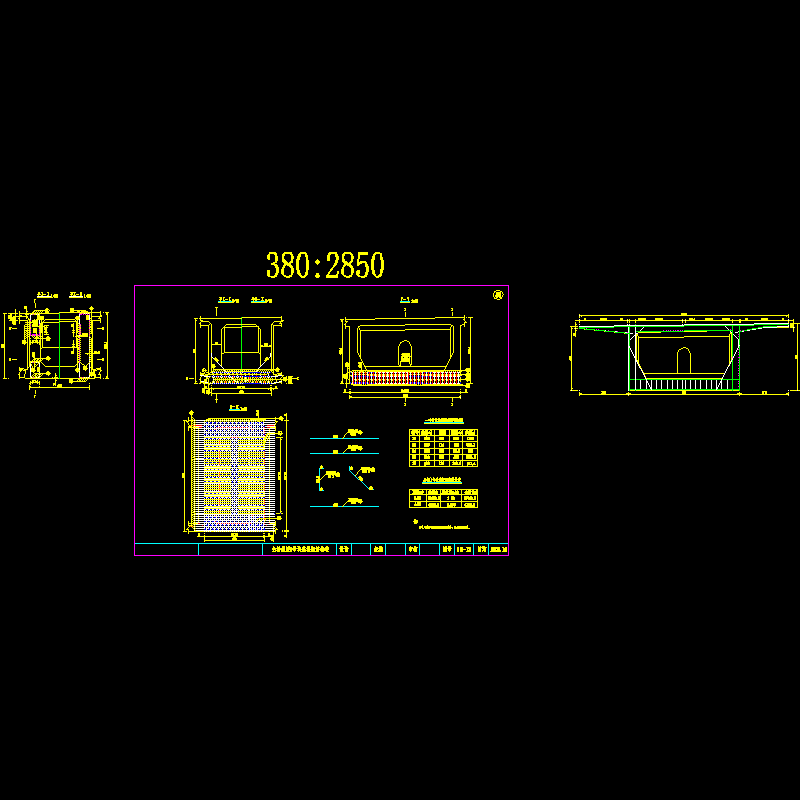

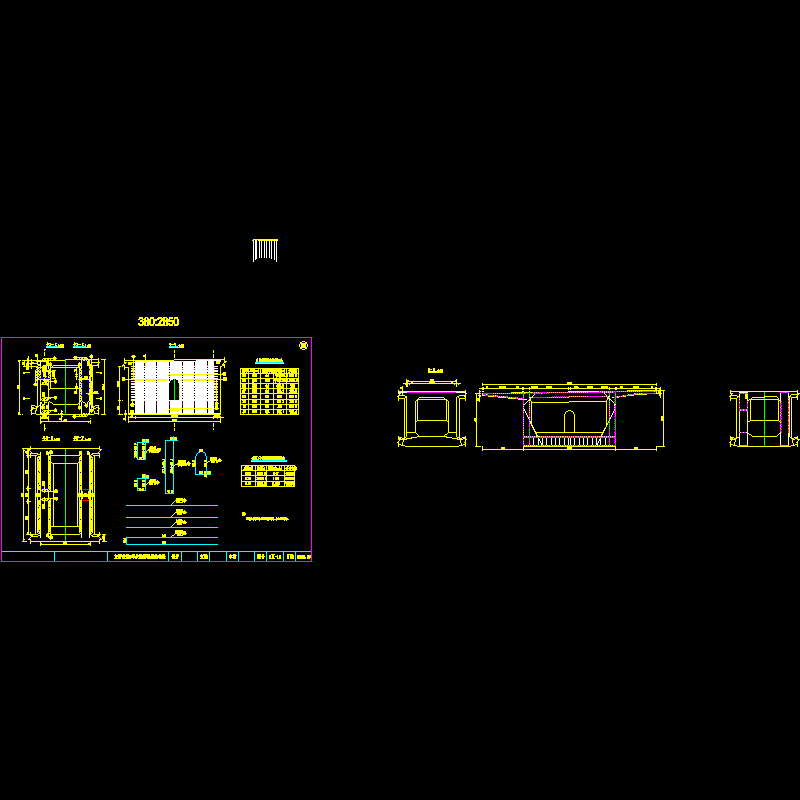

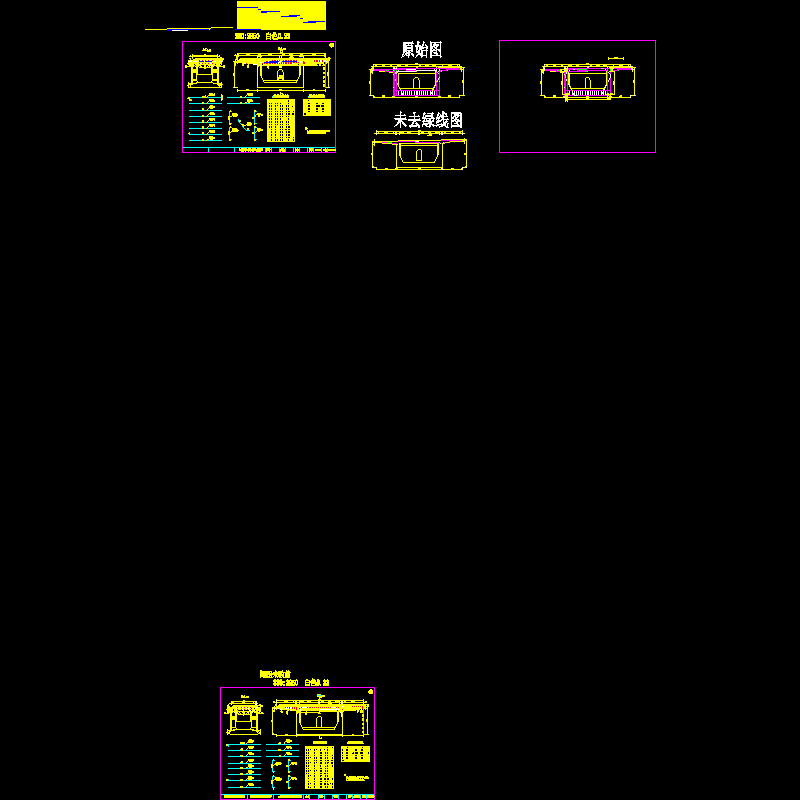

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-22 20:29:26上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
