装配式预应力混凝土箱形连续梁桥上部构造跨径20m斜交角0°设计CAD图纸(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

使用性：公路桥 跨径大小和多跨总长：20m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：钢筋砼桥

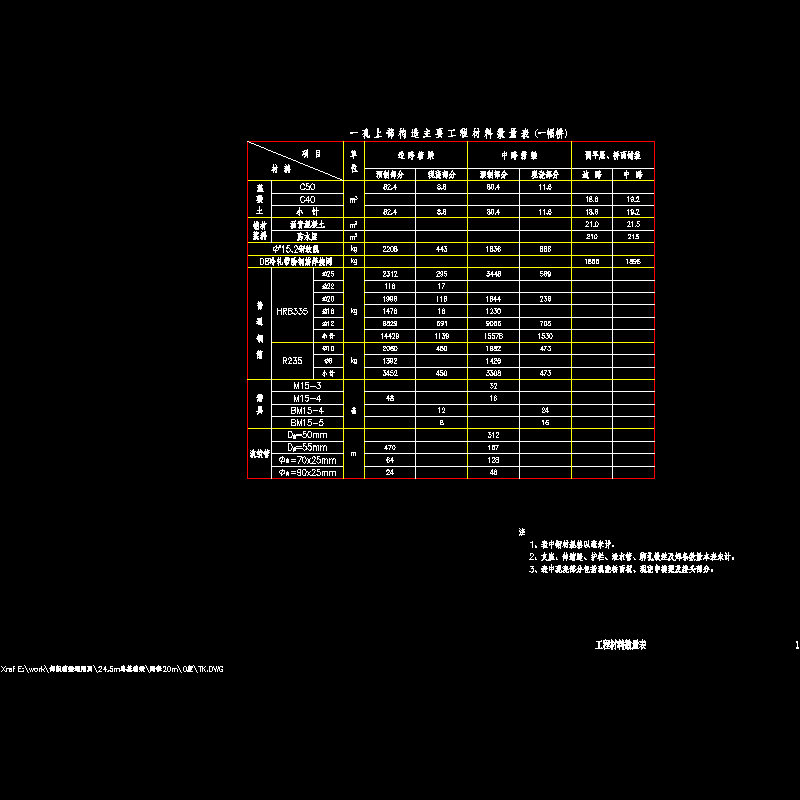

01工程材料数量表0度.dwg

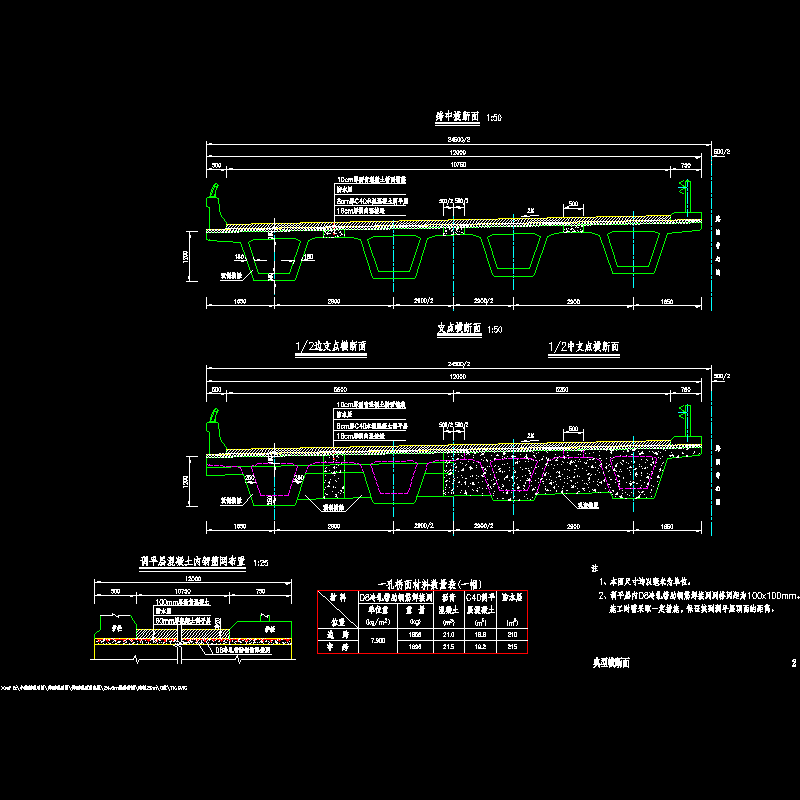

02典型横断面_0度.dwg

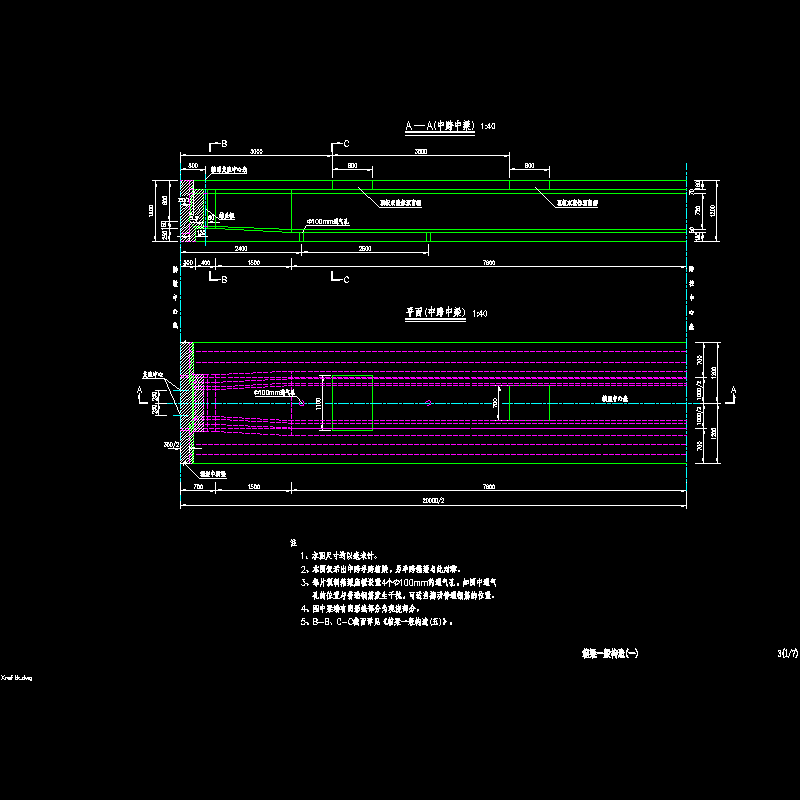

03箱梁一般构造_01中跨.dwg

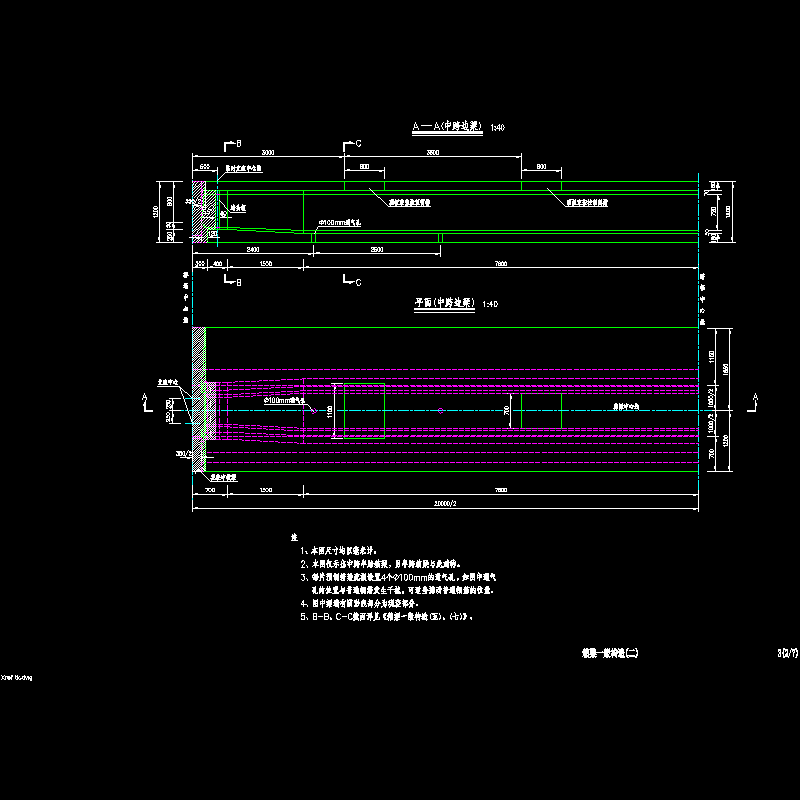

03箱梁一般构造_02中跨.dwg

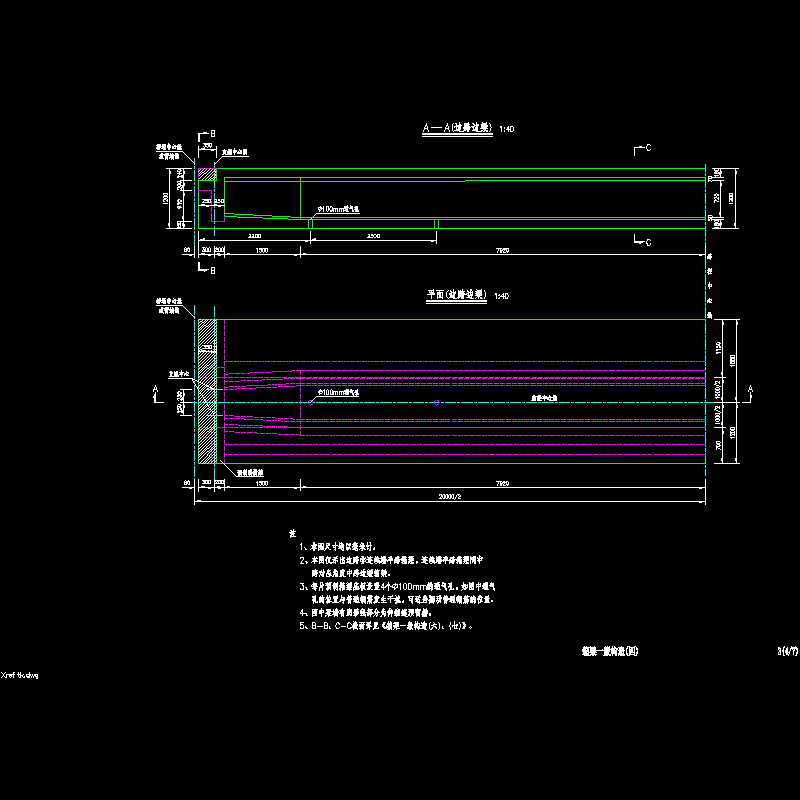

03箱梁一般构造_03边跨.dwg

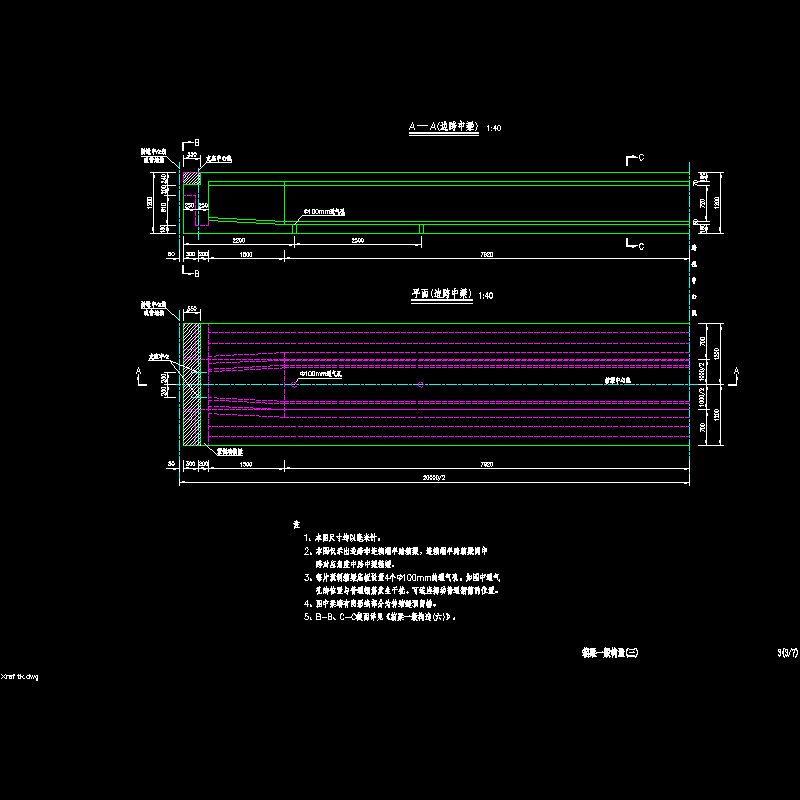

03箱梁一般构造_04边跨.dwg

03箱梁一般构造_05中跨.dwg

03箱梁一般构造_06边跨.dwg

03箱梁一般构造_07内边梁.dwg

04预制箱梁钢束构造0度_01.dwg

04预制箱梁钢束构造0度_02.dwg

05箱梁顶板负弯矩钢束构造.dwg

06箱梁普通钢筋构造_1中跨.dwg

06箱梁普通钢筋构造_2中跨.dwg

06箱梁普通钢筋构造_3中跨.dwg

06箱梁普通钢筋构造_4边跨.dwg

06箱梁普通钢筋构造_5边跨.dwg

06箱梁普通钢筋构造_6边跨.dwg

06箱梁普通钢筋构造_7边跨.dwg

07现浇桥面板钢筋构造0度.dwg

08端横梁钢筋构造0度.dwg

09现浇中横梁钢筋构造0度.dwg

10负弯矩区钢束槽口钢筋构造.dwg

11梁端封锚钢筋构造.dwg

12预制堵头板钢筋构造0度.dwg

13锚具_01.dwg

13锚具_02.dwg

14支座构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
