附件详情 一．设计标准与规范 1、中华人民共和国交通部部颁标准《公路工程技术标准》（JTJ001－97）。 2、中华人民共和国交通部部颁标准《公路桥涵设计通用规范》（JTJ021－89）。 3、中华人民共和国交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023－85）。 二．技术标准 1、设计荷载：汽车—超20级；挂车—120 2、桥面净空：净13.5 2×0.5米防撞护墙（或防撞护墙）（单幅） 3、跨径：28~31米 三．主要材料： 1、混凝土：预制T形梁及现浇桥面板用50号混凝土；现浇防撞护墙用25号混凝土；伸缩缝端现浇横梁及墩顶现浇连续段采用50号混凝土；桥面铺装采用沥青混凝土。 2、预应力钢绞线：采用美国标准ASTMA416—87a270级标准高强度低松驰预应力钢绞线。公称直径15.24mm，公称面积140mm2，标准强度Rby = 1860Mpa，弹性模量E = 1.95×105 Mpa。 3、所采用的锚具应满足设计要求，并应符合公路桥涵施工技术规范（JTJ041-2000）第12章12.3条的规定。预应力管道及材料应符合公路桥涵施工技术规范（JTJ014-2000）第12章12.4条的规定。 4、普通钢筋采用I、Ⅱ级钢筋 5、钢板：应符合GB/T700—88规定的普通碳素结构钢。 6、支座采用板式橡胶支座。桥台和各联两端对应支座（即设伸缩缝处）选用GYZF4（φ400×88mm）聚四氟乙烯滑板橡胶支座，其余采用GYZ（φ400×77mm）板式橡胶支座。 7、1~2孔一联桥面连续结构采用CD—60型伸缩缝；3~4孔一联桥面连续结构采用FD—80型伸缩缝；5~7孔一联桥面连续结构采用QMSF—160型伸缩缝。特殊情况见该桥设计说明书。 四．构造及设计要点 1、主梁间距：2.15米。 2、主梁片数：每孔7片。 3、主梁高度：1.85米。 4、平曲线半径大于或等于400 米时，每一联最多为7孔；平曲线半径大于或等于300 米，小于400米时，每一联最多为5孔。 5、支座中心距墩中心线距离：0.59米 6、预制T形梁设计为三种端头形式，组合后形成三种T形梁 A型T梁：两端简支的T形梁； B型T梁：一端简支，一端连续的T形梁； C型T梁：两端连续的T形梁； 为了简化模板便于施工，预制T形梁梁肋宽度一律采用20cm，马蹄宽度一律采用42cm，端部梁肋宽度应加宽与马蹄同宽。在路中线径向方向形成的桥跨中，用预制 T梁翼缘板及现浇桥面板形成曲线桥，桥梁每孔设三道中隔板，两道端隔板，中隔板与主梁正交。端隔板径向设置。由于每孔桥主梁两端倾角不同,设计将正中横隔板置于本孔桥最短梁的一半位置，再以此确定其余各片梁横隔板间距LAi、LBi之值。 7、桥梁主梁横断面由预制T形梁，现浇桥面板及端隔板、中隔板构成，横向计算采用刚接板梁法，预制T形梁梁顶横坡为每孔两端横坡的平均值。中隔板、端隔板底面横坡与梁顶横坡一致。桥面横坡由盖梁及支座垫石调整，为使支座水平设置，在预制T形梁两端设置满足主梁纵坡的梁靴。 8、本图采用预制T形梁搁置在盖梁上，由简支体系转换为连续体系。最大跨联按七跨一联设计。 9、主梁预应力设计在荷载组合I（汽车 恒载）采用全预应力混凝土，其他荷载组合按部分预应力混凝土A类构件计算。一期恒载按简支静定结构计算，二期恒载与可变荷载或偶然荷载组合按连续梁体系计算。 墩顶桥面板预应力钢束定位钢筋网图布置图 桥面板钢筋布置图 中跨墩顶桥面板预应力钢束布置图

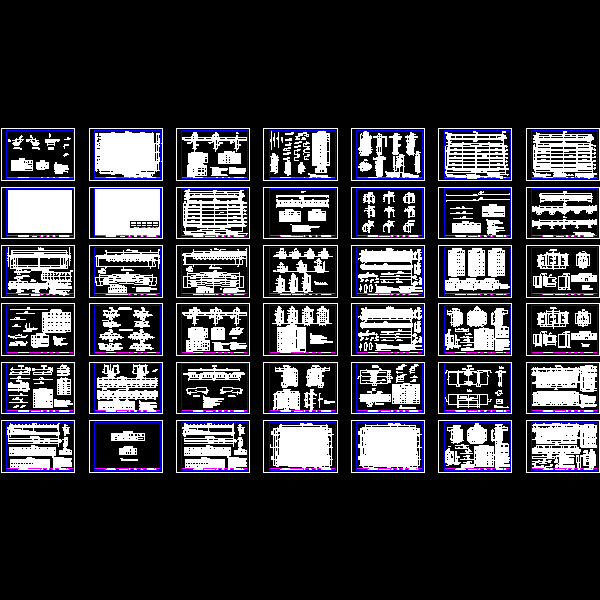

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
