预应力混凝土T型刚构桥CAD施工图纸设计（29张）(dwg)

tt8899 · 发表于 2020-6-22 22:09:33

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：辽宁
编制时间：2006
跨径大小和多跨总长：123.8m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

桥梁总长：123.8m 桥面：四车道
每跨净跨径为60.75m。
设计荷载：汽车──20级（满足城-B级）；人群：3.5kN/m2。
桥梁横断面布置：桥面总宽B=2×3.25m（人行道） 2×0.25m（路缘带） 2×2×3.75m（车行道） 2X1.25m (机动车道) 0.5m（中央双黄线）=25m。车行道横坡1.0%，人行道横坡1.0%（向内）。人行道高出车行道20cm。
线路纵坡：3.0%。竖曲线半径为1800米。
主梁采用现浇预应力混凝土单箱5室箱形截面，梁宽25m，梁高为1.8～3.3m，悬臂宽度为2.5m，箱梁顶板厚20cm，底板厚度从20cm加厚到50cm。为满足桥下通航要求与主梁根部的承载力要求，主梁竖曲线半径为1800m，以增加河中间位置的通航能力。T构的根部张拉横向预应力筋。桥面铺装采用8cm厚的沥青混凝土。

该资料包含：

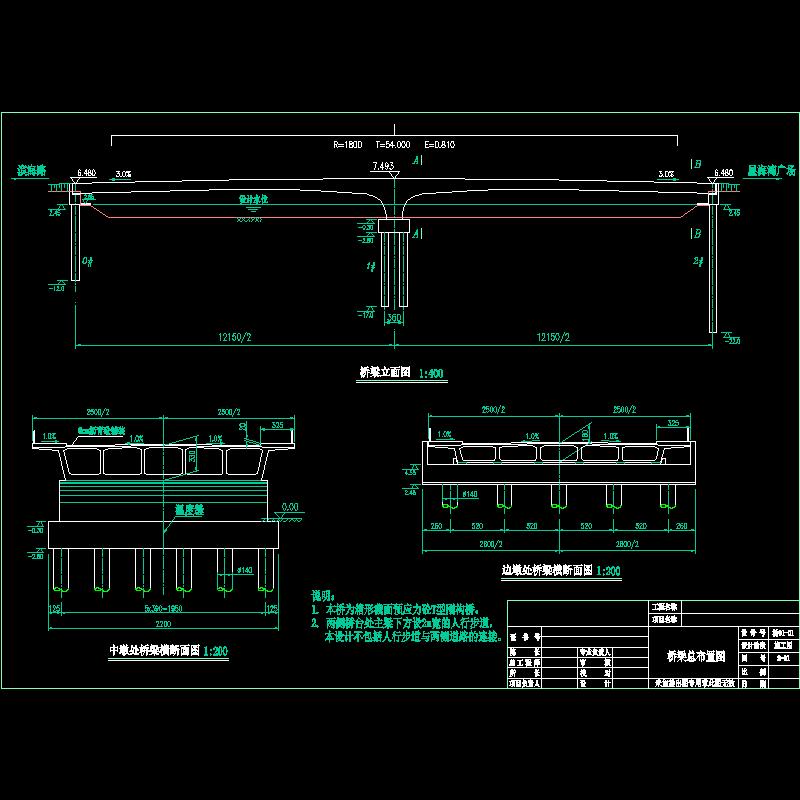

桥梁总布置图

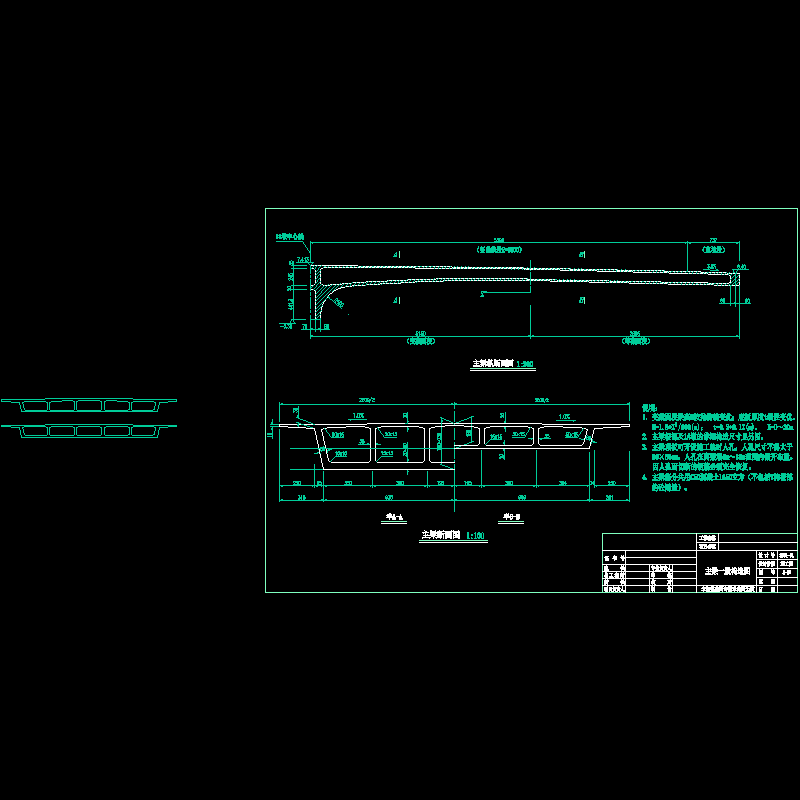

主梁一般构造图

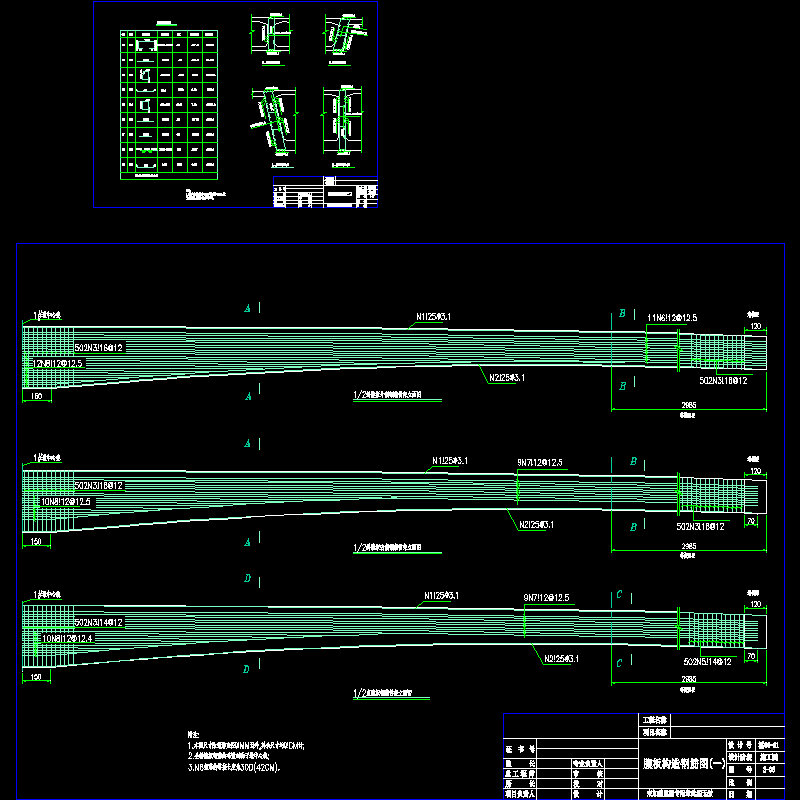

主梁预应力筋构造图2

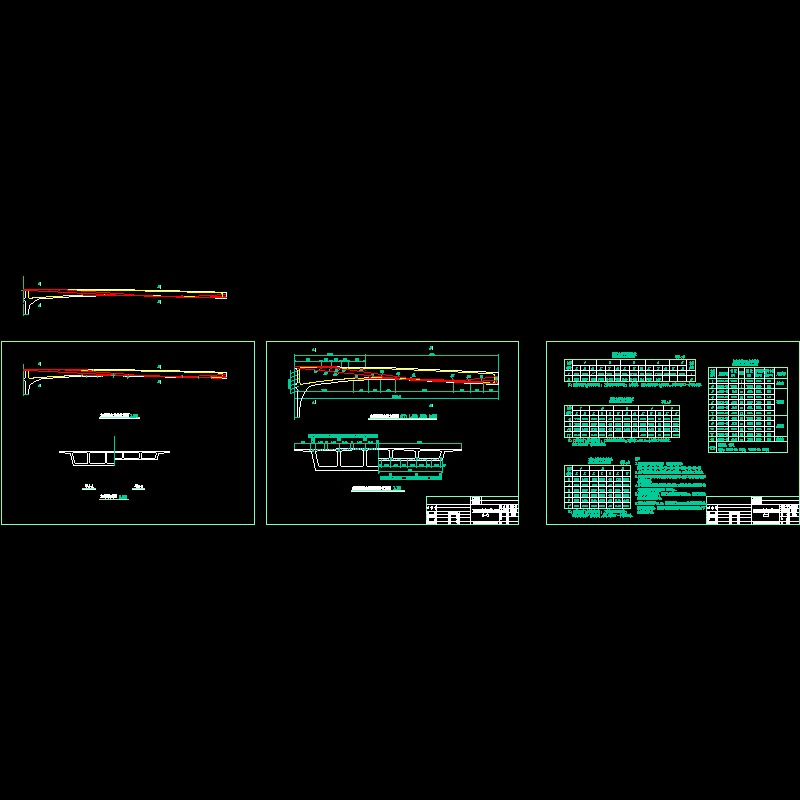

主梁顶底板配筋图

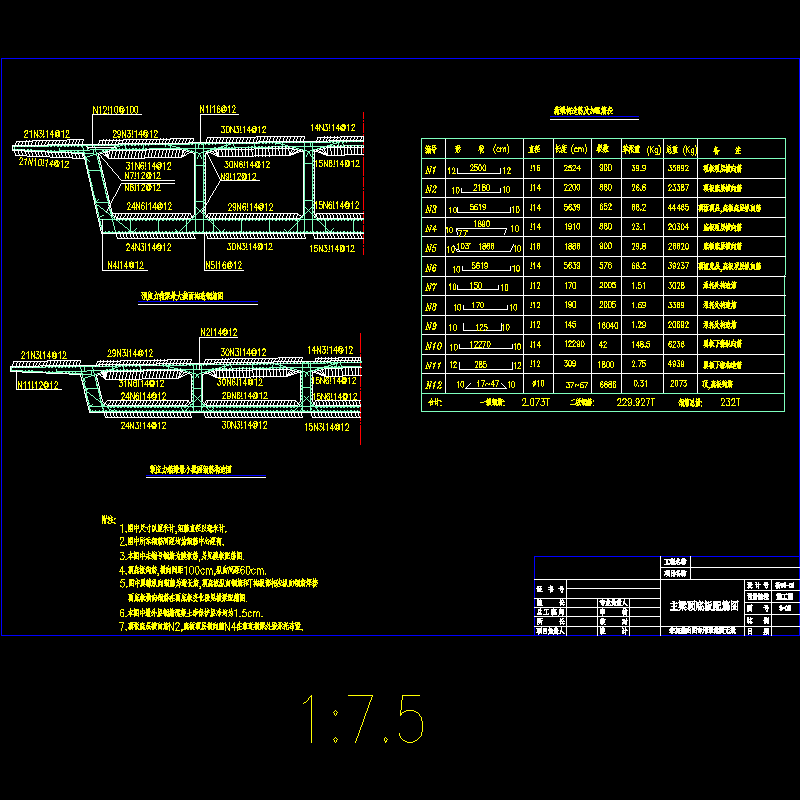

主梁腹板配筋图2
T构根部一般构造图
T构根部钢筋构造图4
锯齿配筋图8
横梁配筋图
主墩基础一般构造图
桩基构造配筋图
承台配筋图
桥台一般构造图
桥台配筋图2
人行道及桥面铺装构造图
栏杆构造图
工程数量表
……

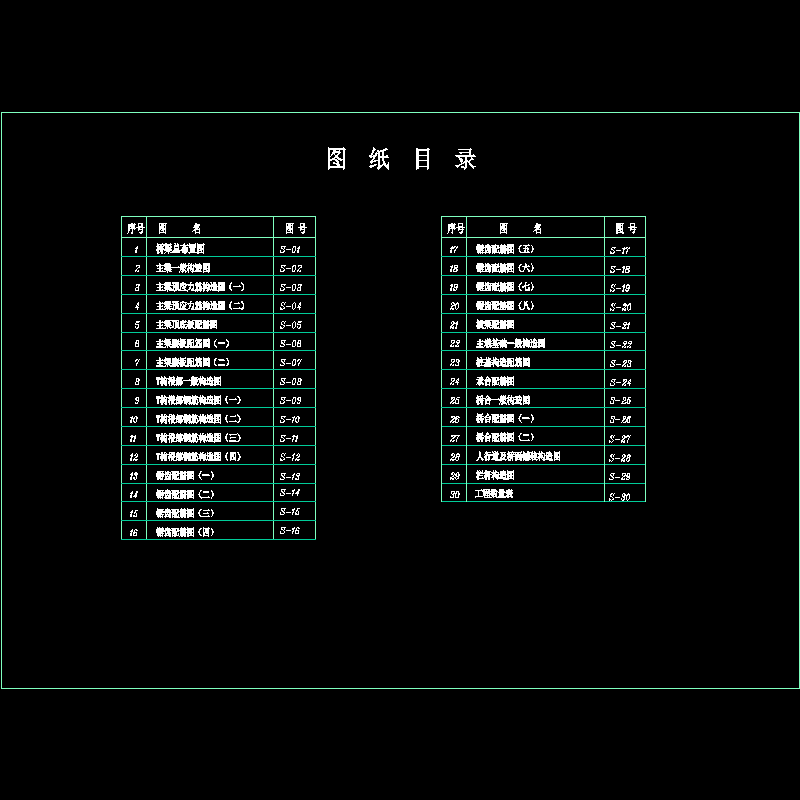

共计29张
