铁路60 100 60m连续梁悬浇挂篮施工防护布置CAD图纸(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

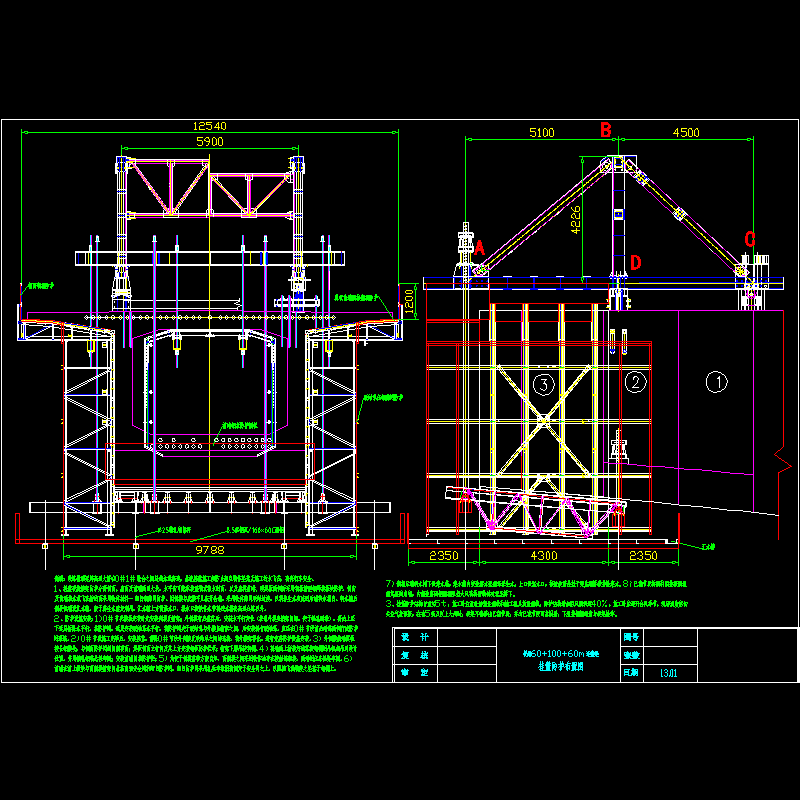

说明：铁路悬灌梁跨高速大桥在0#1#墩台之间跨越高速，悬浇挂篮施工须防止高空物体坠落及施工污水飞浅，确保行车安全。
挂篮现浇模架防护分两侧面、底面及前端面四大块，水平向可能承接重物或积水的面，以及底模前端、顶翼板两侧面采用钢板辅型钢焊接板块防护，侧向及前端挡水或飞浅物的面采用软体材料-细目钢筛网防护。因侧模与底模平凡张开合拢，采用软体筛网联结过渡，以利养生水顺流到后端积水槽内。积水槽后侧最低端设汇水箱，便于养生水重复利用，汇水箱上方设溢水口，溢水口接软体水管将残水排出高速公路以外。防护设施安装：1)0#节段模板安装时先安装侧模及桁架；外侧模行成整体后，安装水平杆定位（控制外模竖桁架间距，便于栓孔对准），再由上至下逐层拆除水平杆，挂防护网，逐层安装联结系水平杆，将防护网……共计1张

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
