55m 90m 55m预应力连续刚构桥CAD施工大样图（112张）.dwg

woshi2020 · 发表于 2020-9-29 18:32:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

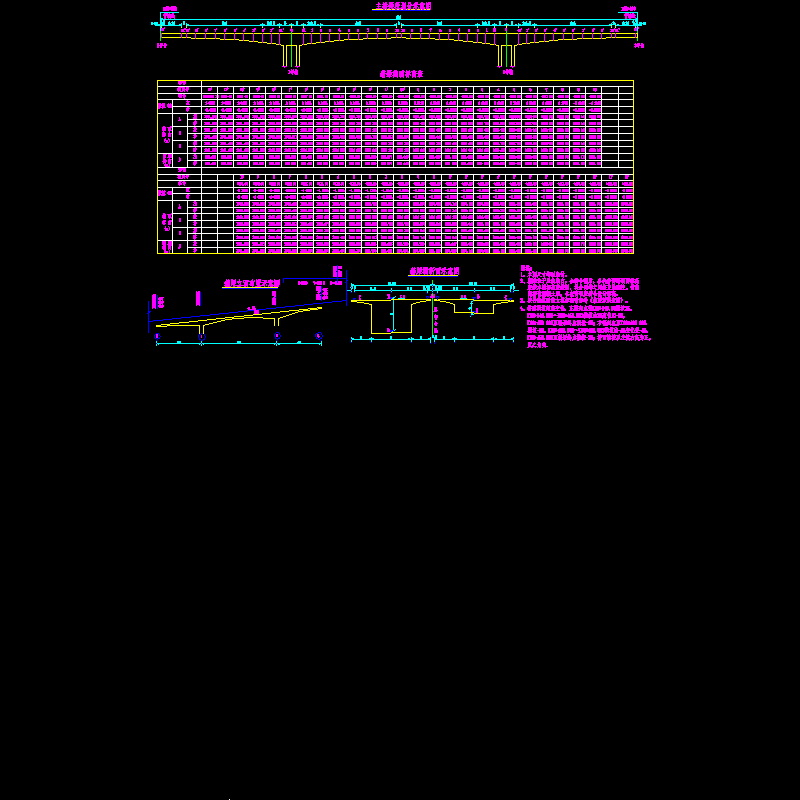

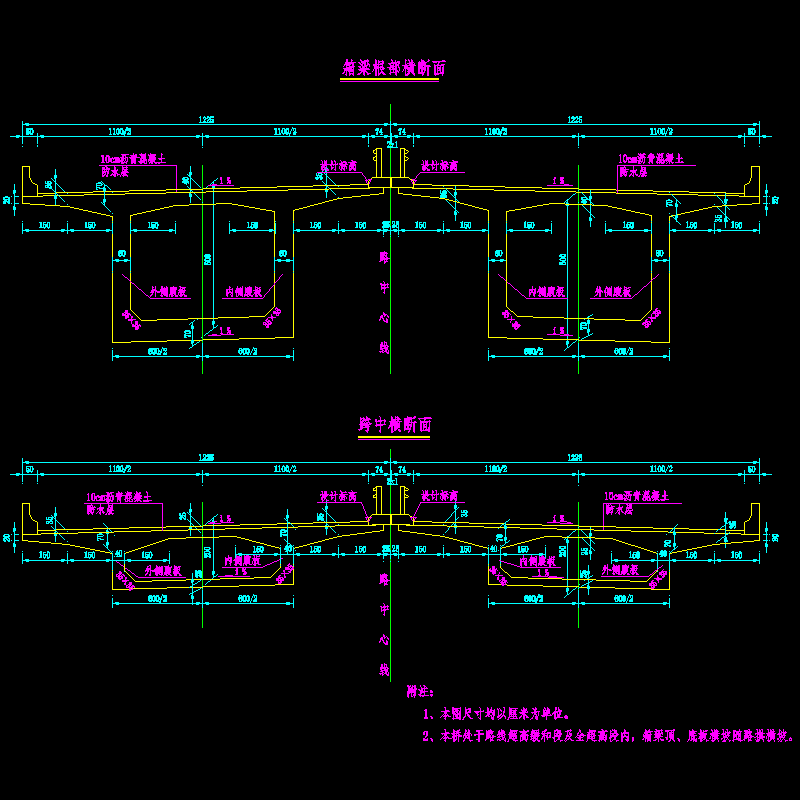

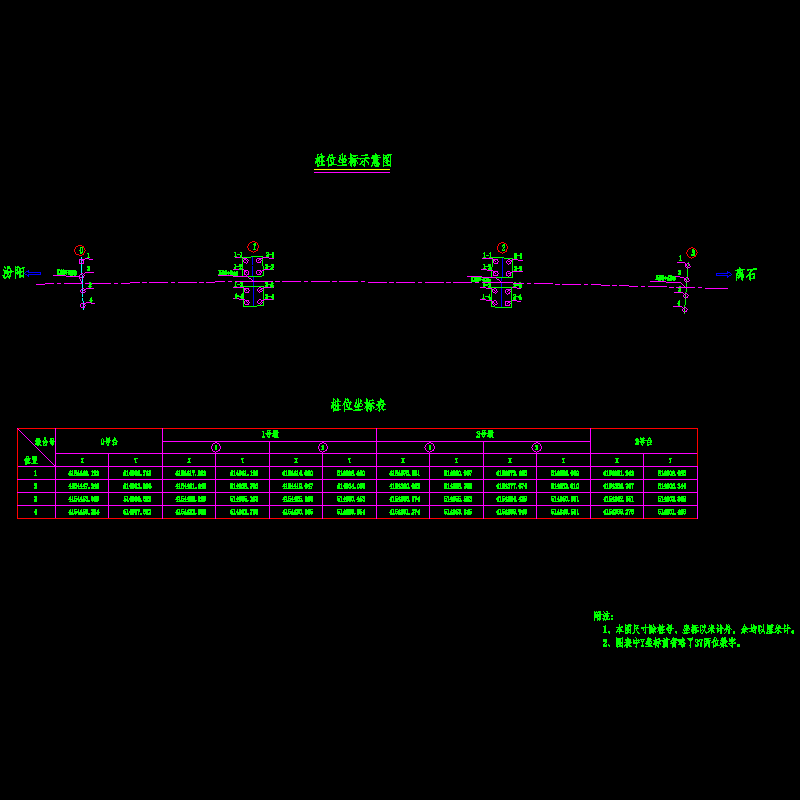

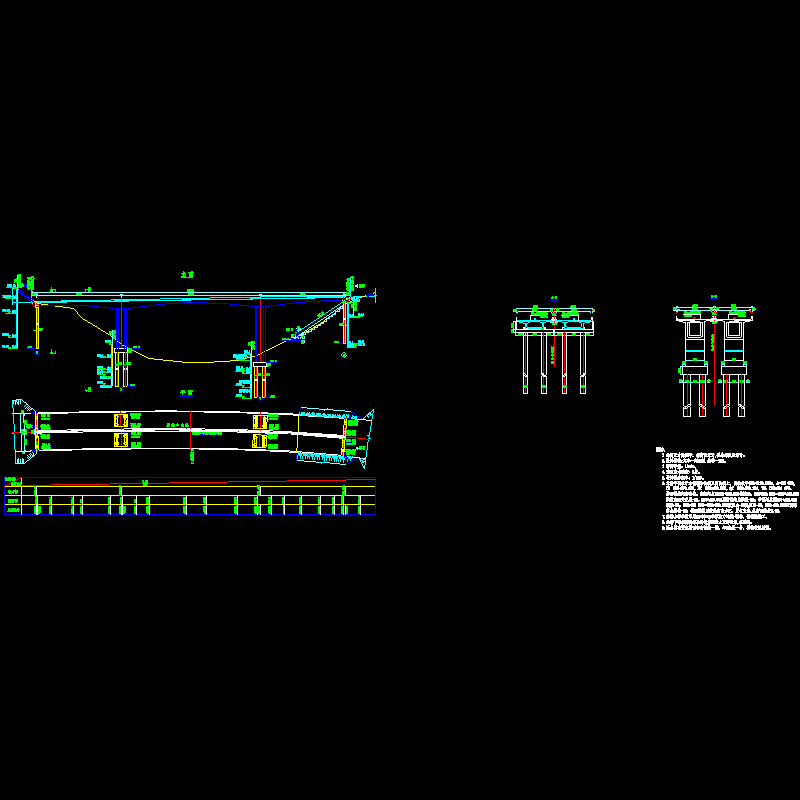

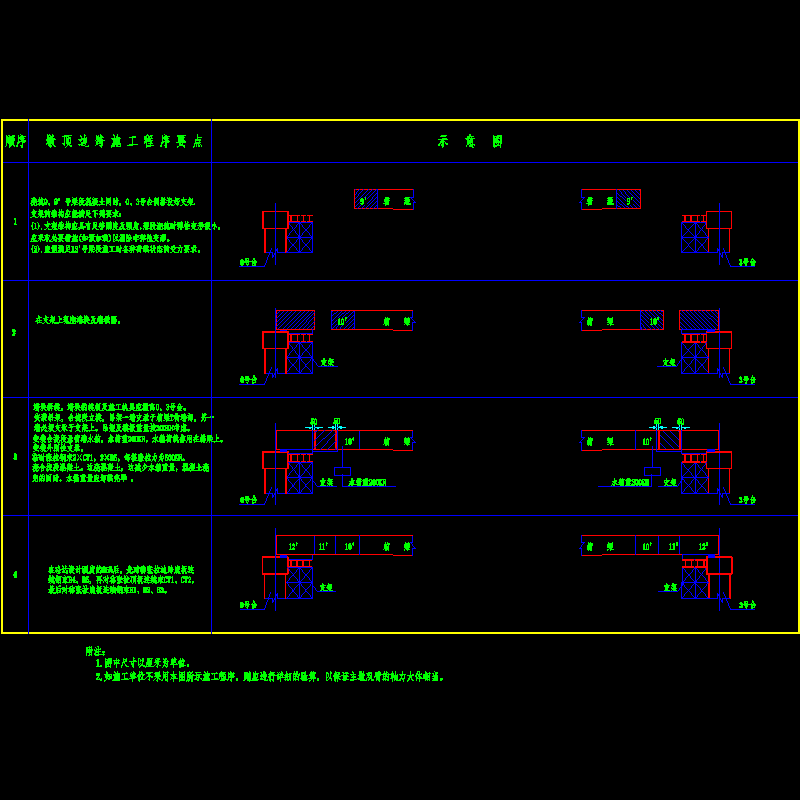

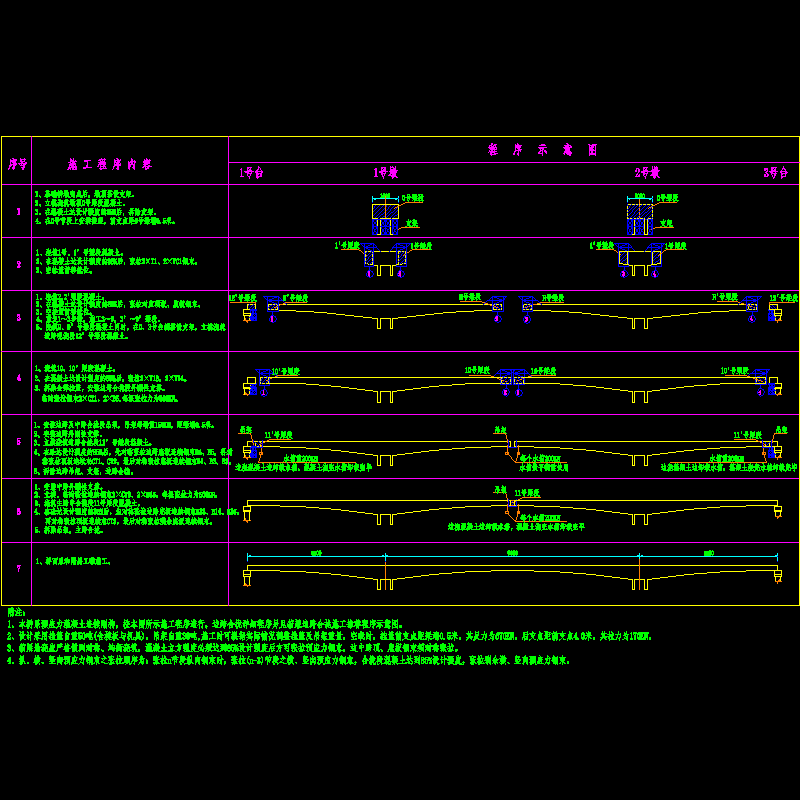

附件详情桥梁全长：207米结构型式：连续刚构　　计算行车速度：80 km/h 荷载等级：汽车－超20级，挂车－120；　　风荷载：500Pa/m2 地震烈度：地震基本烈度Ⅵ度；　　设计洪水频率：1/300 　　桥面宽度：2×（0.5＋11.0＋0.74）＝2×12.24m，中缝0.02m，总宽24.5m 　　主桥桥面宽24.5米，分两幅，每幅桥箱梁采用单箱单室断面，箱梁顶板宽12.00米，底板宽6.00米箱梁，箱梁顶、底面设1%横坡，与桥面横坡相同。墩顶0号梁段长10.0米，两个“T构”的悬臂各分为10对梁段，其梁段数及梁段长度从根部至跨中各为：2×3.5米、8×4.0米，累计悬臂总长39米，悬臂浇筑梁段最大控制重量约为1500KN。　　　　图纸内容：　　设计说明、全桥材料及工程数量表、桥位平面图　　桥型布置图2、桩位坐标图　　箱梁综合施工程序示意图、箱梁边跨合拢施工推荐程序示意图　　箱梁截面标高表、箱梁平面布置示意图、箱梁标准横断面图　　箱梁一般构造图2、箱梁齿板一般构造图2 　　箱梁纵向预应力钢束布置图2、箱梁纵向预应力钢束竖曲线要素表　　箱梁纵向预应力钢束平曲线要素表、箱梁纵向预应力钢束长度及引伸量表　　箱梁横、竖向预应力钢束（筋）布置图4 　　箱梁横、竖向预应力筋布置及锚具大样图　　箱梁0号节段顶板、底板、腹板、横隔板钢筋布置图　　箱梁边跨12’号梁段一般构造图　　箱梁边跨12’号梁段顶板、腹板钢筋布置图　　箱梁边跨12’号梁段底板钢筋布置图　　箱梁边跨12’号梁段横隔板及封锚段钢筋布置图　　箱梁边跨12’号梁段预留槽及翼板加厚段钢筋布置图　　箱梁边跨12’号梁段钢束加强、定位钢筋布置图　　箱梁边跨、中跨合拢段外刚性支撑构造图　　箱梁1、1’号梁段普通钢筋布置图　　箱梁2、2’号梁段普通钢筋布置图　　箱梁3-8号梁段普通钢筋布置图　　箱梁3’-8’号梁段普通钢筋布置图　　箱梁横、竖向预应力筋布置及锚具大样图（二）　　箱梁0号断面钢束布置图、箱梁1-10号断面钢束布置图　　箱梁1’-12’号断面钢束布置图、箱梁纵向预应力钢束定位钢筋示意图　　箱梁横、竖向预应力钢束（筋）定位钢筋示意图　　箱梁0号节段一般构造图、箱梁9号梁段普通钢筋布置图　　箱梁9’号梁段普通钢筋布置图　　箱梁10、10’号梁段普通钢筋布置图　　箱梁11、11’号梁段普通钢筋布置图　　箱梁1、4号上齿板普通钢筋布置图　　箱梁2号上齿板普通钢筋布置图　　箱梁3、5号上齿板普通钢筋布置图　　箱梁1号-11号下齿板普通钢筋布置图　　箱梁预拱度图、桥墩一般构造图　　桥台盖梁钢筋布置图、桥台耳背墙钢筋布置图　　0号桥台桩基钢筋布置图　　3号桥台桩基钢筋布置图　　防撞护栏钢筋布置图、波形护栏钢筋布置图　　全桥泄水管布置图、箱梁支座构造图　　D160型伸缩缝构造图、桥头搭板一般构造图　　桥头搭板钢筋布置图、桥台锥坡构造图　　桥墩墩身及基础钢筋布置图、桥墩承台钢筋构造图　　桥墩桩基钢筋布置图、桥墩检修爬梯布置图　　桥台一般构造图　　…… 　　共计112张箱梁边跨、中跨合拢段外刚性支撑构造图箱梁横、竖向预应力筋布置及锚具大样图(二) 桥墩桩基钢筋布置图桥台盖梁钢筋构造图桥台锥坡构造图全桥泄水管布置图防撞护栏钢筋布置图
