一份55m×55m双跨5t吊车钢结构厂房结构设计CAD图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构最大跨度：27.5m
• 参考图纸：13张
• 设计年代：近代

附件详情

厂房位于内蒙海拉尔。门式刚架结构。5t吊车。包括：建筑平面图，立面图，剖面图，屋顶平面图，钢架支撑布置图，支撑里面布置图，基础平面布置图，柱脚锚栓布置图，吊车梁 平面布置图 ，屋面檩条布置图，墙面檩条布置图，吊车梁详图，独立基础大样，GJ详图。共13张图纸。

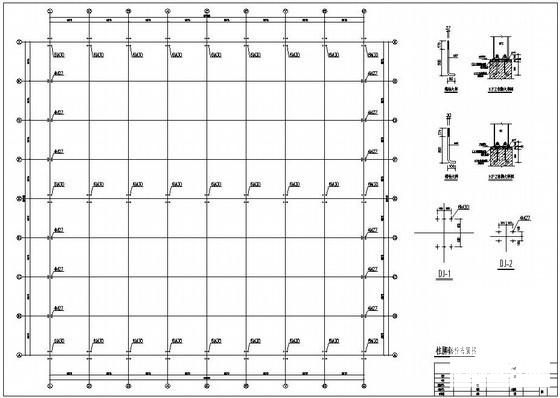

第 1 张图

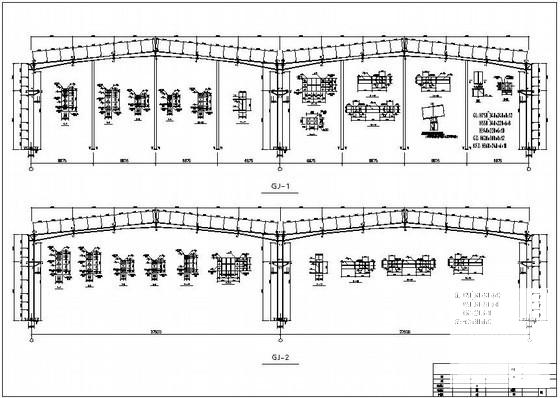

第 2 张图

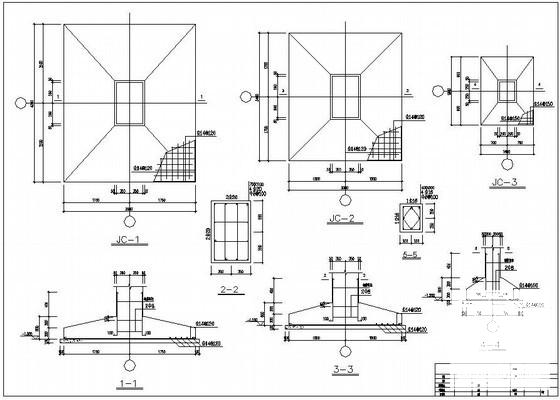

第 3 张图

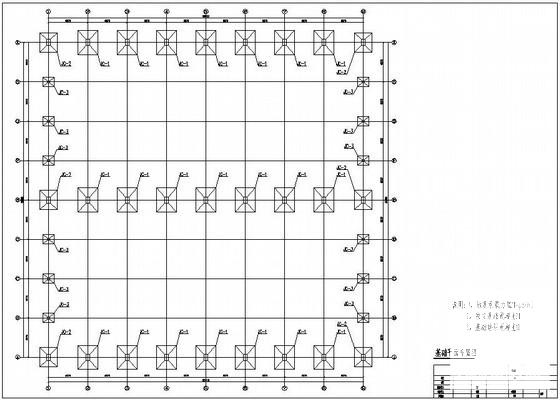

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
