一份局部两层双跨双坡门式刚架厂房CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目结构采用焊接H型钢门式钢架建筑设计结构形式。柱距7.2米，双跨双坡，总跨度48米。
该资料包含：
门式刚架结构设计总说明、基础平面布置图、基础详图、地沟平面布置图、地脚锚栓 平面布置图 、平面构件布置示意图、檩条及拉条布置图、立面墙梁及构件布置示意图、山墙面构件、墙梁布置示意图、4.200米板配筋及结构布置图、GJ图、柱间支撑详图、 楼梯详图 共15张图纸。

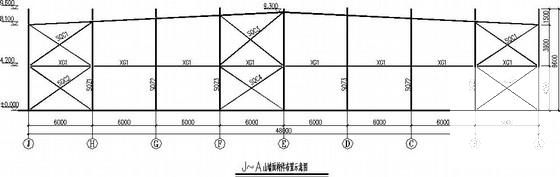

第 1 张图

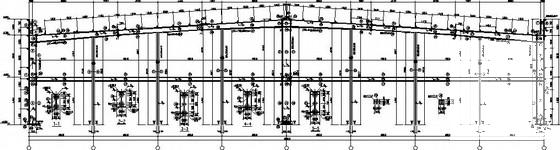

第 2 张图

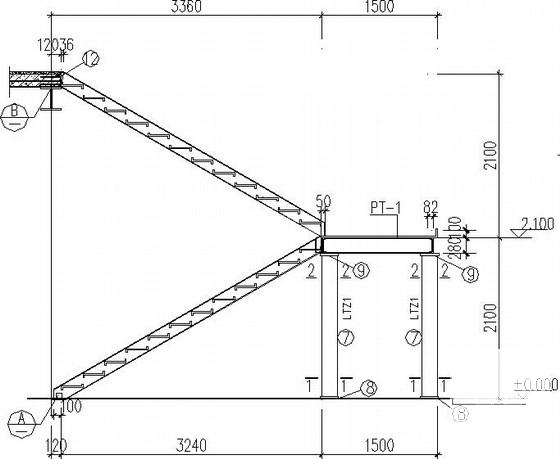

第 3 张图

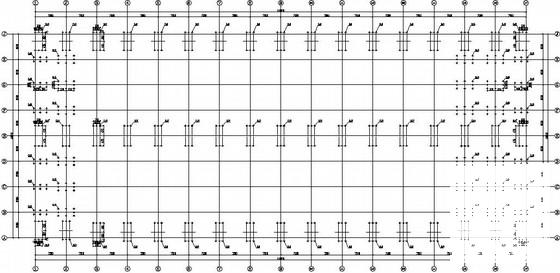

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
