双跨钢结构厂房CAD图纸(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某双跨钢结构厂房图纸
该资料为：某双跨钢结构厂房图纸
基本风压：0.55kN/平方米
基本雪压：0.20kN/平方米
抗震设防烈度：6度
结构几何尺寸为：30米*2*33米
该资料包含：
钢结构设计说明、柱脚锚栓平面布置图、屋面梁及屋面支撑平面布置图、柱及柱间支撑平面布置图、屋面梁檩条 平面布置图 、横向框架示意图、构件一览表、柱详图、梁详图、支撑详图、檩条隅撑节点详图共16张图纸。

2

3

4

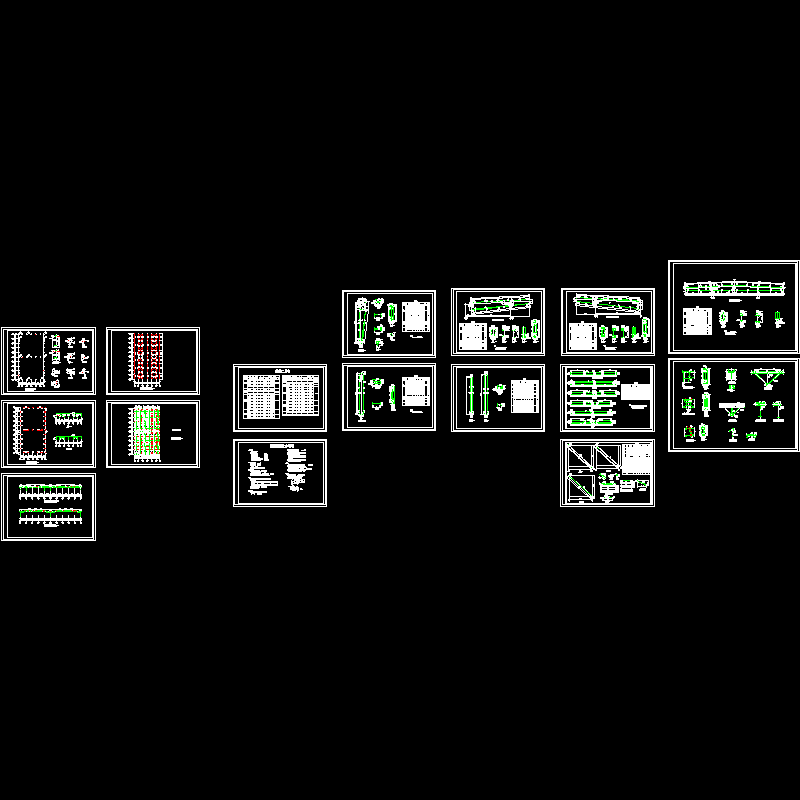

第 1 张图
