某48米跨钢结构厂房图纸
本次设计为：某48米跨钢结构厂房图纸
该项目采用两跨两坡门式轻钢结构,跨度51m,柱距7、8、9.4m,檐高9m,建筑面积为4743平米
基本风压:0.45KN/平米，地面粗糙度类别为B类。
地震作用：设防烈度6度,不考虑。
结构几何尺寸为：2*24米*51米
该资料包含：
钢结构设计总说明、地脚锚栓布置图、柱网布置图、刚架立面图、屋面檩条布置图、支撑 、墙梁布置图共8张图纸。

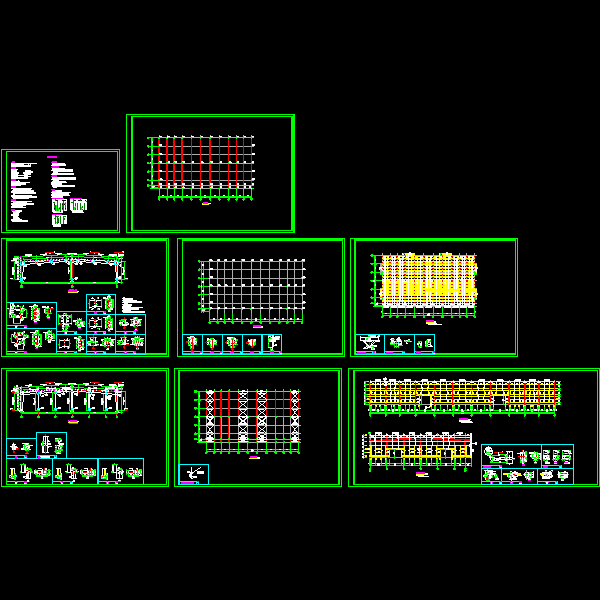

第 1 张图
