[CAD]36米双跨双坡单层钢结构厂房毕业设计方案

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为江苏大学学士学位论文 　　36米双跨双坡单层轻钢门式钢架结构（18 18）×(6×11) ：包涵图集，计算书，设计说明，还有外文翻译，图纸请用天正8.0打开 　　1.附件详情 　　扬州星网公司轻钢厂房，建筑面积约为3100m2。建筑结构形式为双跨双坡单层轻钢门式钢架结构。（18 18）×(6×11) 　　 　　2．设计原始资料 　　1建筑物安全等级为二级；设计使用年限50年，建筑类型为丁类，耐火等级为三级（耐火极限：钢柱不小于2小时，钢梁不小于1.5小时），刷超薄型防火涂料。 　　2室外计算温度：冬季-5℃,夏季30℃ 　　3全年主导风向：东南，基本风压0.55 kN/m2，地面粗糙度为B类。 　　4屋面活载0.50 kN/m2 　　5常年地下水位低于-4m，无侵蚀性，土壤最大冻结深度0.2m。 　　6基本雪压0.40kN/m2。 　　7基础埋置在③号土层，持力层为粉质粘土，地基承载力特征值为200kN/m2，场地类别为Ⅳ类土。 　　8场地平整，水电可以就近接通，主要建筑材料供应充足。 　　共88页。 　　该资料包含：建筑设计说明和总平面图，建筑平面图，立面图，剖面图；结构设计说明，刚架图，屋面檩条布置图，屋面支撑布置图，墙架布置图，基础布置图、基础详图，柱间支撑详图、吊车梁详图，部件详图等 　　共13张图纸。

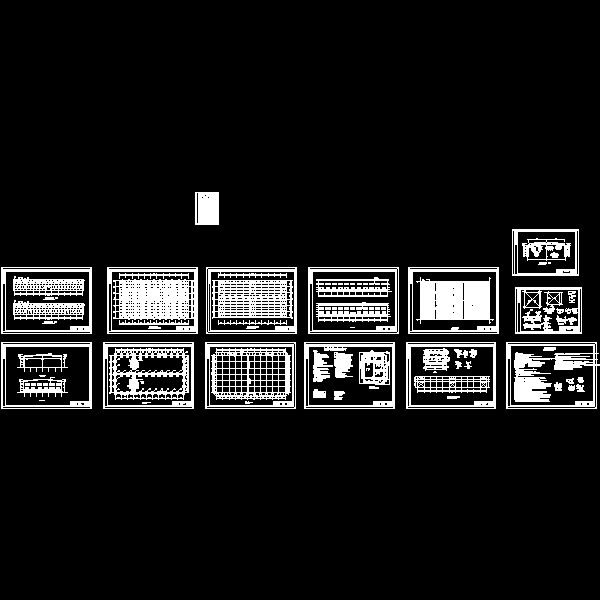

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
