圣龙单山双跨刚架结构CAD施工图纸(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 厂房建筑高度：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震

该项目钢结构部分说明,基础及钢筋混凝土部分详见结施图中土建结构设计说明。按重要性分类,该项目安全等级为 二 级。该项目主体结构设计使用年限为50年。该项目建筑抗震设防类别为 丙类,抗震设防烈度为六度，度,设计地震分组为第 一 组,设计基本地震加速度为 0.05g 。该项目为单山双跨刚架结构,最大跨度为21M,柱距6.0M。资料内容主要有：钢结构设计说明、底层平面图、屋顶平面图、各轴立面图、各轴剖面图、基础锚栓布置图、基础锚栓详图、钢柱平面布置图、屋面结构布置图、吊车梁 平面布置图 、屋面结构布置图、各轴结构立面图、各轴墙面檩条布置图、各轴刚架图、节点详图。

底层平面图

屋顶平面图

26轴立面图

屋脊收边

基础锚栓详图

DET

拉 杆 详 图

第 1 张图

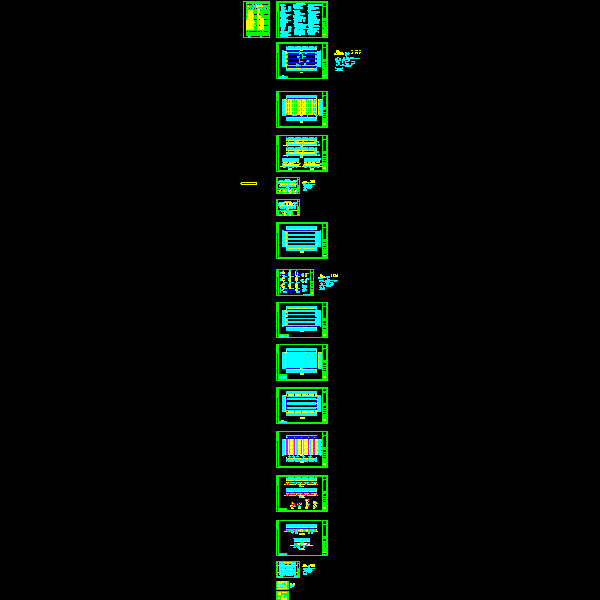

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
