单跨13m门式刚架结构厂房结构设计施工CAD图纸

附件详情

某单跨13.250m门式刚架结构设计图
该资料为:某单跨13.250m门式刚架结构设计图
该资料包含:
结构设计说明 、柱脚锚栓平面布置图、基础 平面布置图 、屋面支撑系杆布置图、屋面檩条拉条隅撑布置图、柱间支撑布置图、支撑系杆详图、檩条系杆拉条隅撑详图、圈梁布置图、地脚锚栓详图、基础详图、过梁详图、钢架详图共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

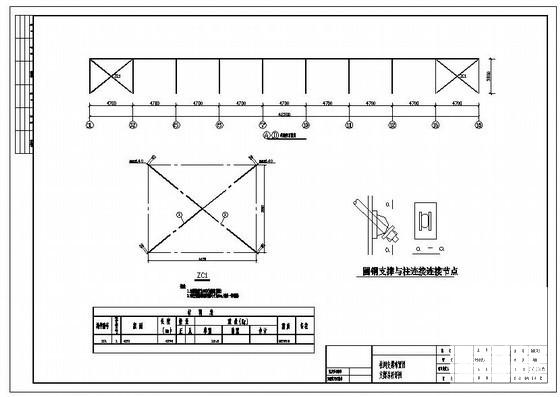

  • 单跨厂房结构 - 1
    单跨厂房结构 - 1

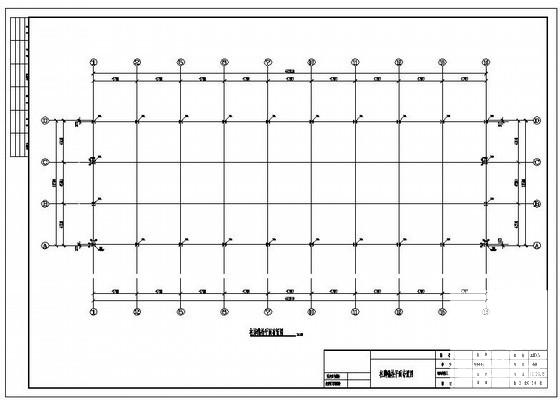

  • 单跨厂房结构 - 2
    单跨厂房结构 - 2

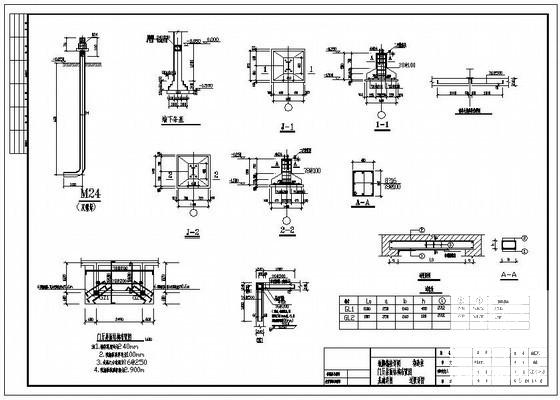

  • 单跨厂房结构 - 3
    单跨厂房结构 - 3

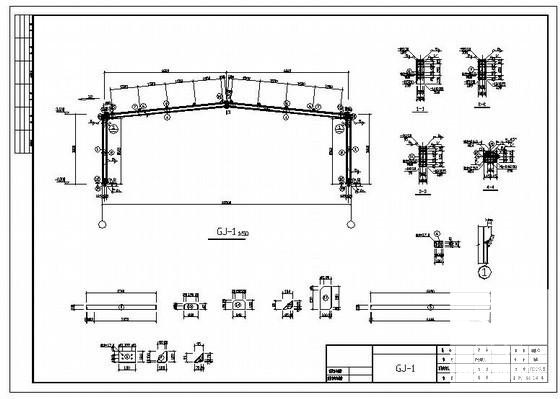

  • 单跨厂房结构 - 4
    单跨厂房结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
