带吊车单跨双坡门式刚架结构厂房结构设计施工CAD图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：10m
- 抗震设防烈度：6度抗震
- 风压：0.50kN/平方米
- 雪压：0.6kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
结构设计总说明、基础布置图、基础锚栓布置图、ZC布置图、刚架图、墙架布置图、屋面构件布置图、屋面檩条布置图、吊车梁
平面布置图
、吊车梁DCL-1,2详图、吊车梁
节点图
、屋面檩条详图共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

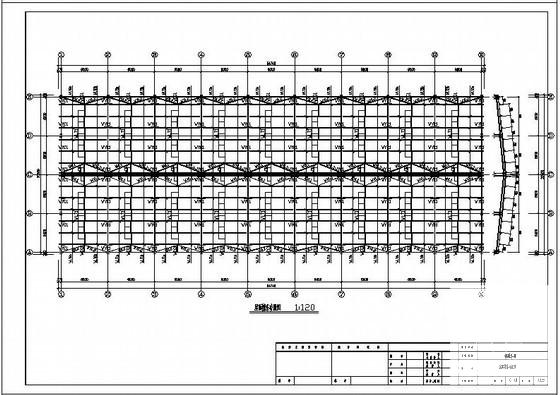

单跨厂房结构 - 1 -

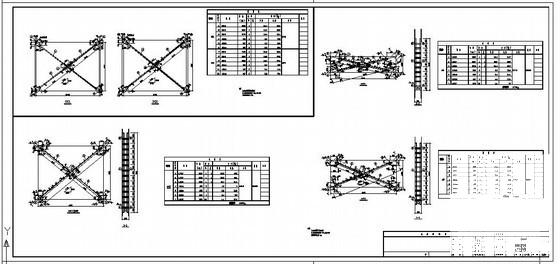

单跨厂房结构 - 2 -

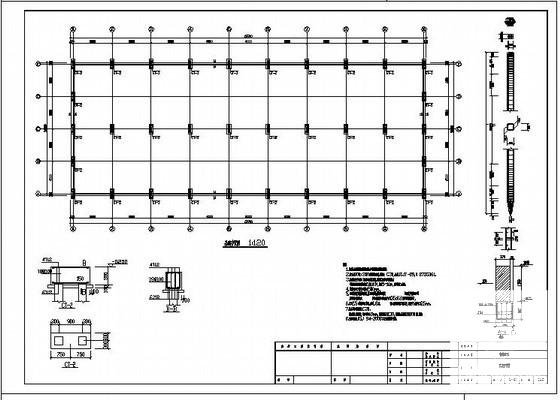

单跨厂房结构 - 3 -

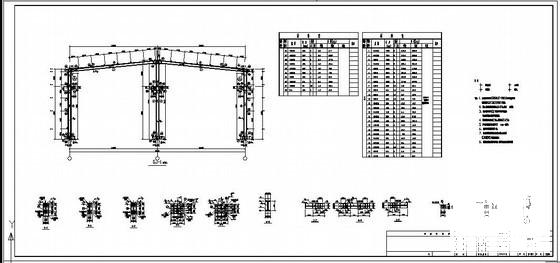

单跨厂房结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.99 MB
- 收藏次数：0
-
文件名称：
附件-995878589989857805557.zip
