一份门式刚架库房结构CAD施工图纸(带吊车梁)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：12m
• 参考图纸：14张
• 设计年代：近代

附件详情

这份参考资料包括：钢屋架结构布置图、钢屋架结构 节点图 、屋面檩条布置图、屋面檩条详图、天沟布置图、各轴线钢屋架、行车梁结构图、+4.6m雨棚布置图、+6.4m-12.4m雨棚布置图等共14张。

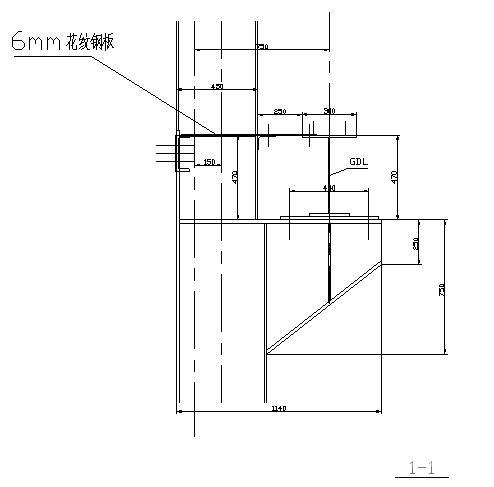

第 1 张图

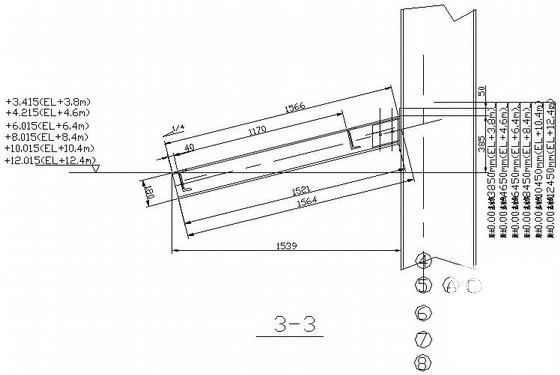

第 2 张图

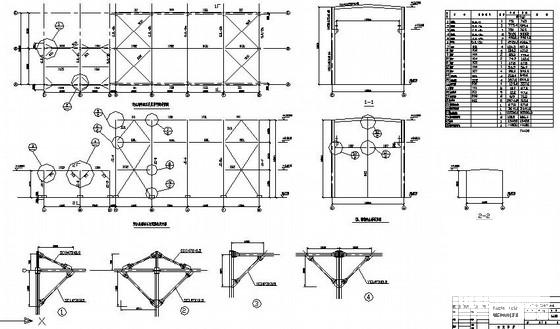

第 3 张图

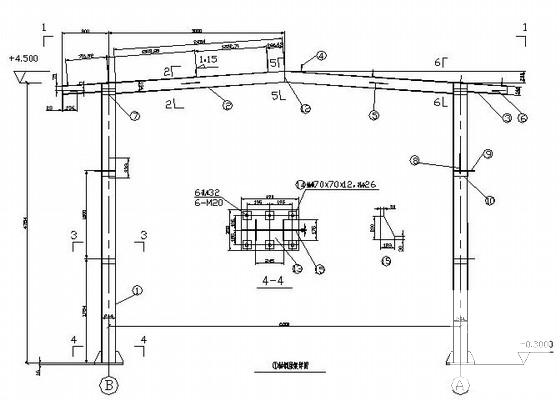

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
