一份带吊车高低跨门式刚架厂房结构CAD施工图纸（独立基础）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.40kN/平方米
• 参考图纸：29张

附件详情

设计总说明、厂房平面图、屋面布置图、立面图 厂房剖面图、基础 平面布置图 、地脚螺栓布置图、屋面檩条布置图、墙梁布置图、屋面支撑布置图、柱间支撑布置图、墙面布置图、GJ、吊车梁布置图、ZC共29张图纸。

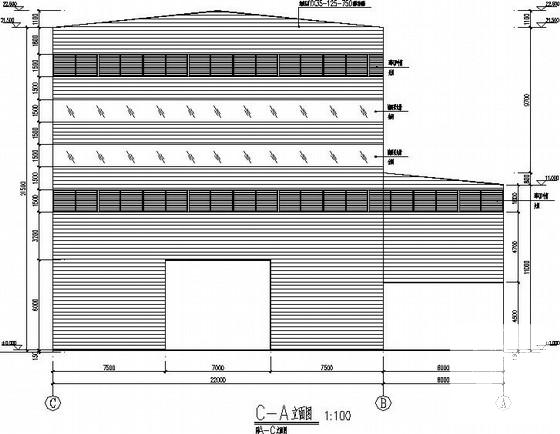

第 1 张图

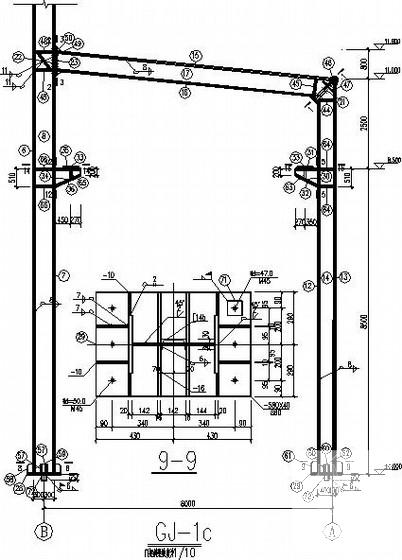

第 2 张图

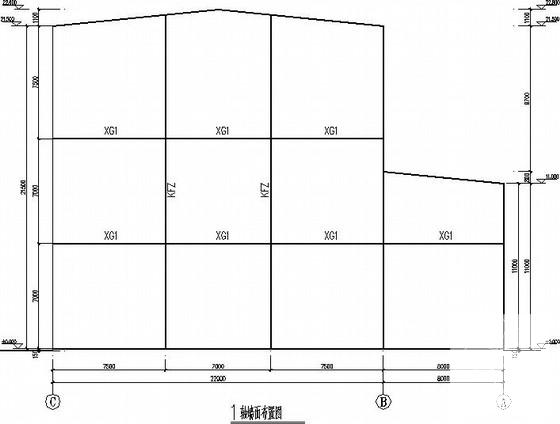

第 3 张图

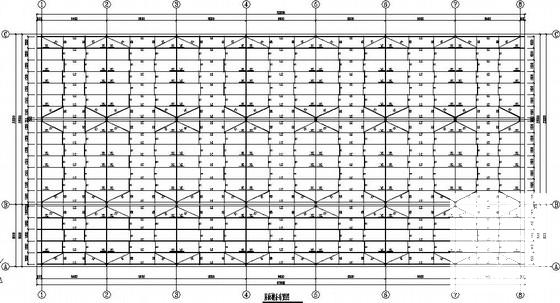

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
