一份21米跨门式刚架餐厅结构CAD施工图纸（独立基础）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：11张

附件详情

建筑设计总说明
平面图
立面图
结构设计总说明
基础平面图
基础详图
屋面檩条布置图
墙檩布置图
屋面结构图
节点详图
GJ图
共11张图纸。

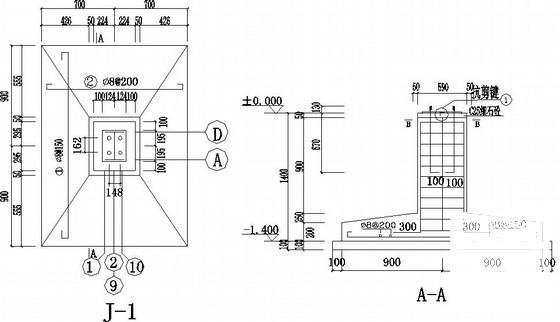

第 1 张图

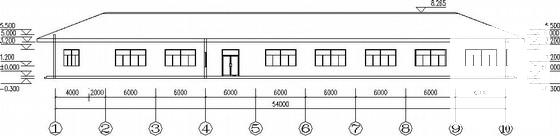

第 2 张图

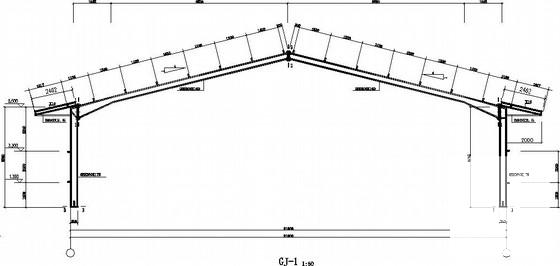

第 3 张图

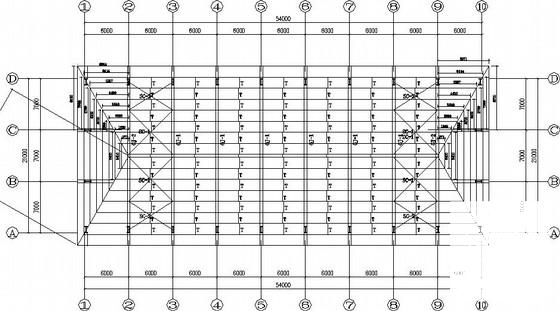

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
