建筑类别:工业建筑
-
建筑高度类型:单层建筑
-
厂房建筑高度类型:单层厂房
-
建筑地上层数:1层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
建筑设计结构形式:钢筋混凝土结构, 钢结构
-
钢结构:门式刚架
-
基础形式 :独立基础
-
结构安全等级:二级
-
地基基础设计等级:丙级
-
抗震设防烈度:6度抗震
-
风压:0.30kN/平方米
-
雪压:0.35kN/平方米
-
参考图纸:13张
-
设计年代:近代
附件详情
江西某塑料制品公司厂房车间项目,门式刚架结构,跨度36米,柱距8米,檐口高度8米,女儿墙1.2米,抗震设防烈度为6度,基础设计等级为丙级。
该资料包含:
结构设计说明
,钢柱
平面布置图

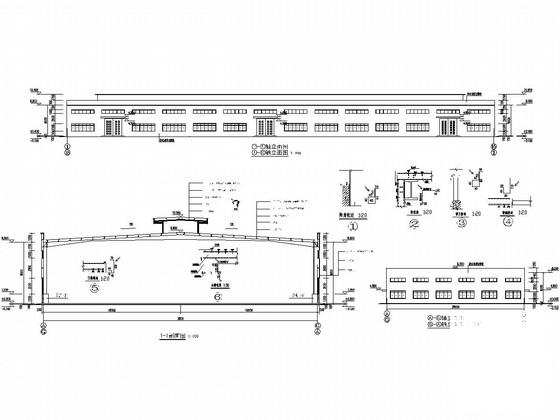

,基础锚栓布置图,柱间支撑布置图,结构布置图,檩条图,钢架图,次构件详图;建筑设计说明,平面图,立面图,剖面图等共计13张图。
分享投稿时间:近几年1月。

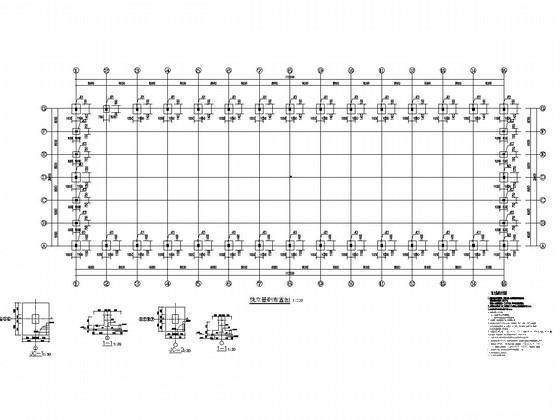

基础图

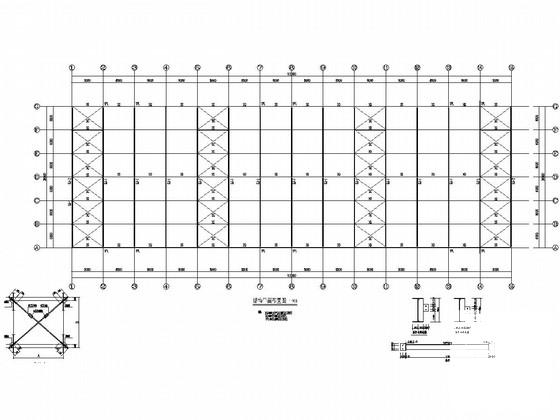

结构平面布置图

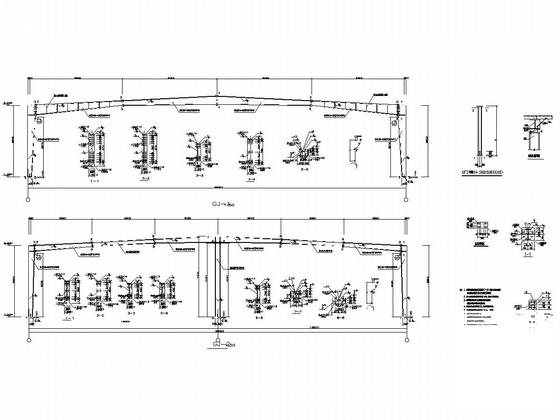

钢架图

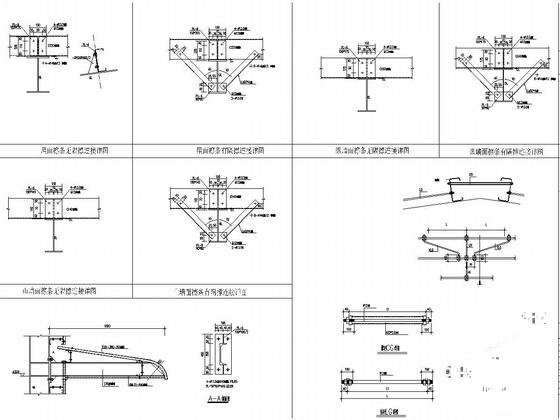

次构件详图

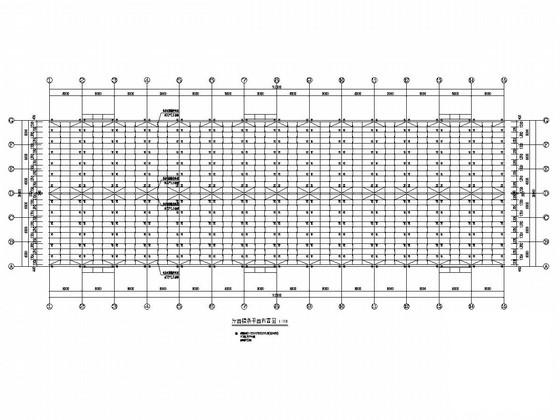

檩条平面布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
温馨提示:该资料由网友于2020-2-9 17:17:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。
|
