一份单层单山单跨门式刚架结构厂房结构CAD施工图纸(柱下独立基础)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.80kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该附件为漳州某单层单山单跨门式刚架厂房，跨度为54米，柱距为7.0米，屋面与屋面均采用单层彩色压型钢板，基础为柱下独立基础，7度设防。
该资料包含：钢结构设计总说明、钢柱平面布置图、结构布置图、檩条布置图、支撑布置图、 平面布置图 、平面图、立面图、剖面图等共11张图纸。
出图时间：近代.07。

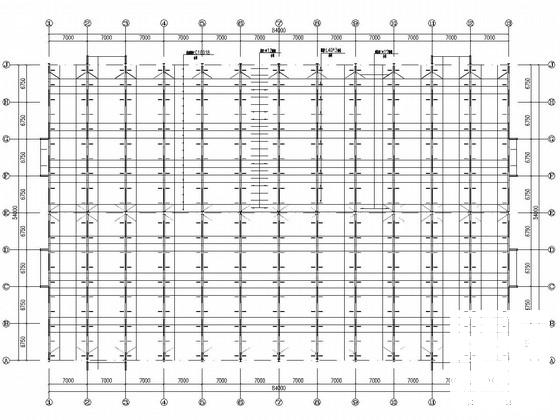

屋面结构布置图

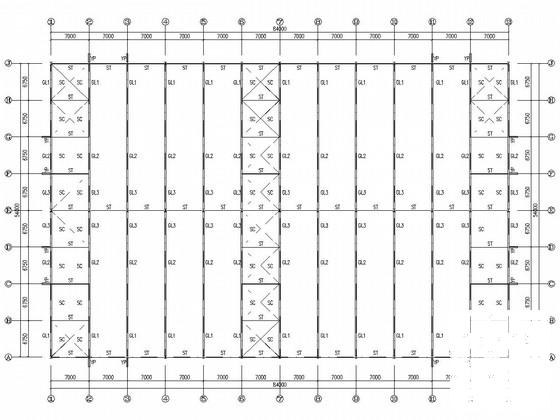

轴柱间支撑布置图

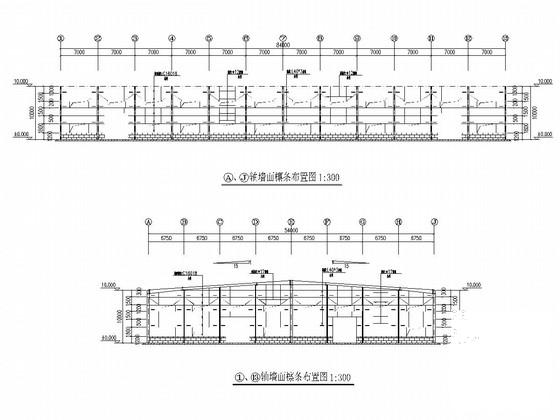

轴墙面檩条布置图

第 1 张图

第 2 张图

第 3 张图

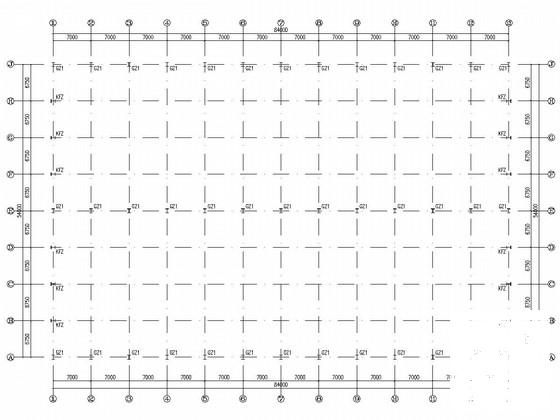

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
