该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架,轻钢结构
-
基础形式 ：独立基础
-
结构安全等级：二级
-
抗震设防烈度：8度抗震
-
风压：0.45kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：7张
附件详情
钢结构施工图
设计说明、钢柱、基础
平面布置图

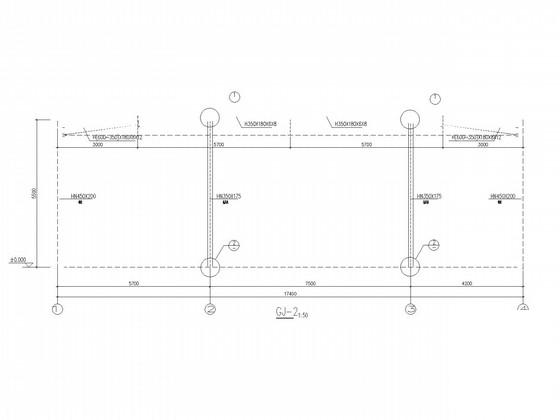

、基础详图、GJ图、屋面支撑布置图、CC(垂直支撑)大样、屋面结构布置图、
节点详图
共7张图纸。

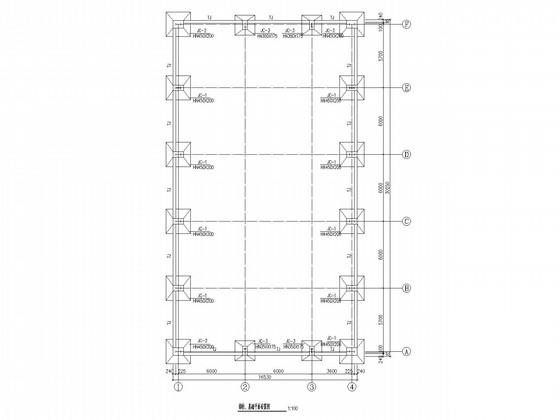

钢柱、基础平面布置图

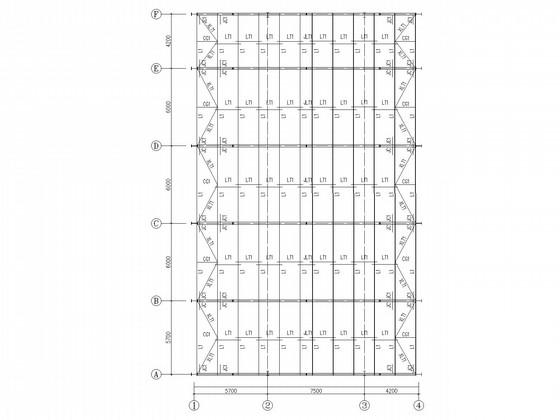

屋面结构布置图

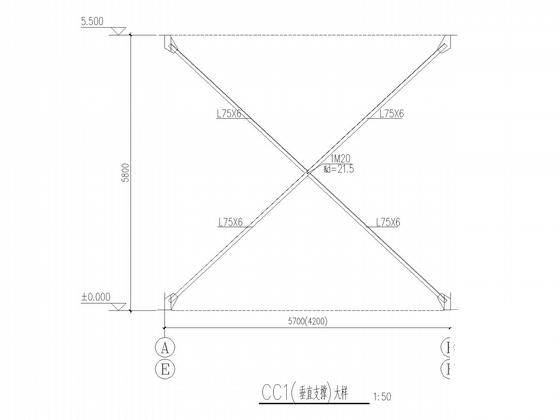

CC(垂直支撑)大样

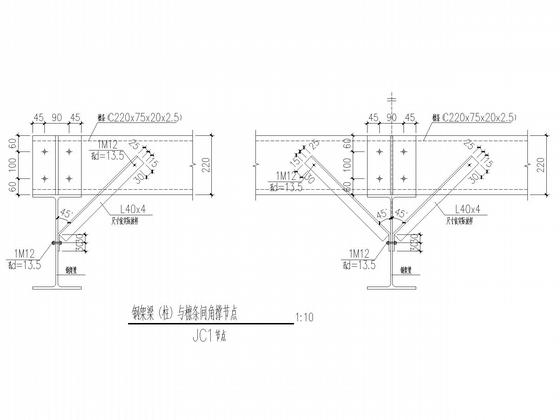

钢架梁（柱）与檩条间角撑节点

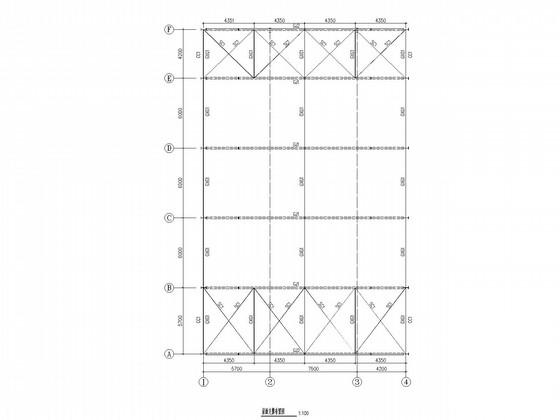

屋面支撑布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
