一份30米双连跨门式刚架单层封闭式钢结构厂房结构CAD施工图纸（独立基础）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：15m
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 参考图纸：9张

附件详情

该项目是30米双连跨门式刚架单层封闭式钢结构厂房项目，抗震设防烈度为6度，设计基本加速度为0.05g，设计使用年限是25年。

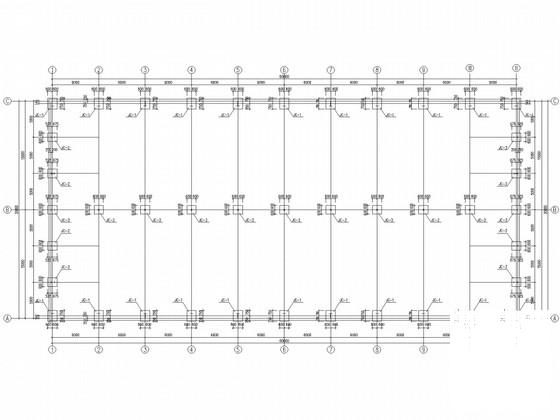

包括：钢 结构设计说明 ，基础平面图，柱网平面布置图，刚架剖面图，节点大样，屋面支撑平面布置图，柱间支撑布置图，屋面结构 平面布置图 等共计9张图。

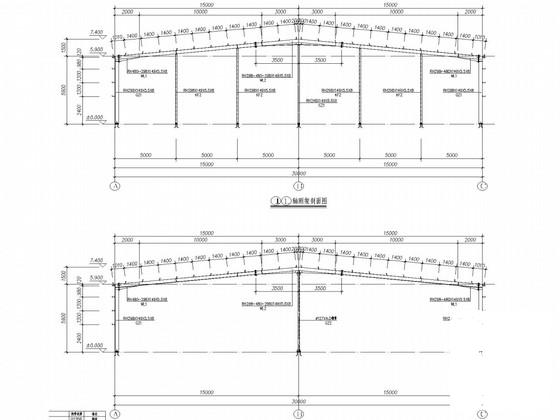

刚架剖面图

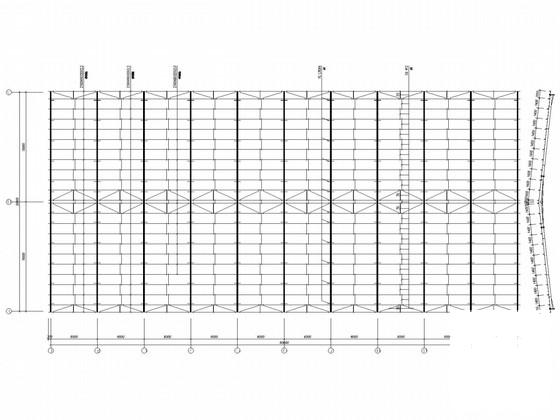

屋面结构平面布置图

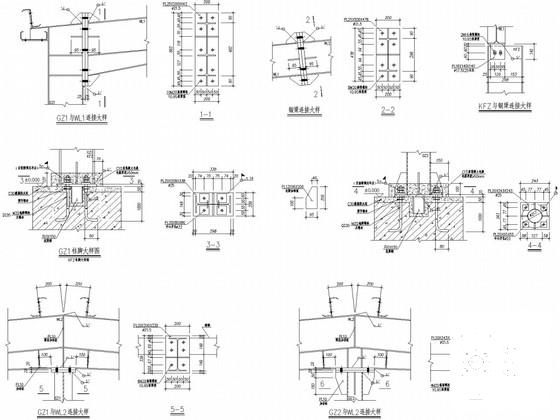

节点大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
