一份单层门式刚架结构工业厂房结构CAD施工图纸（独立基础）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该附件为河北某工业厂房，地上单层，建筑设计结构形式为门式刚架结构，基础为独立基础，7度设防。
该资料包含： 结构设计说明 、基础布置图、锚栓布置图、钢柱布置图、结构布置图、檩条布置图、大样详图等共10张图。

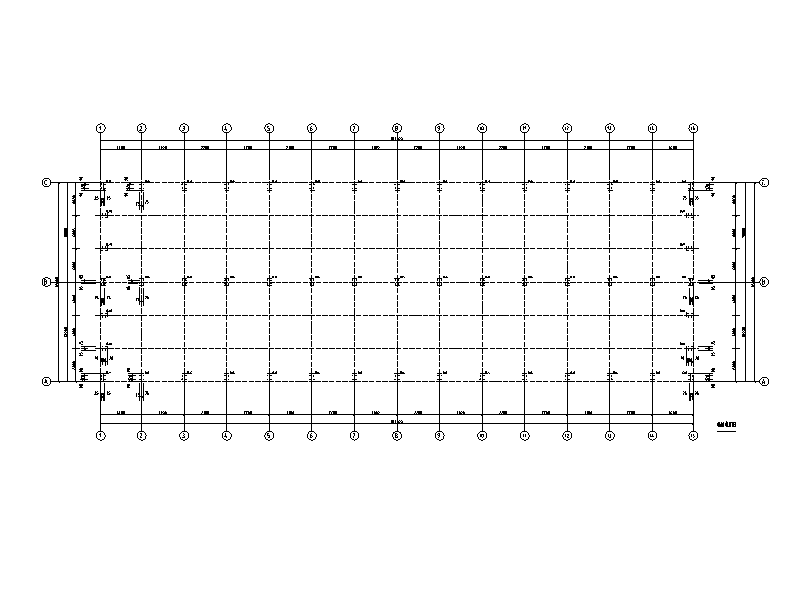

锚栓布置图

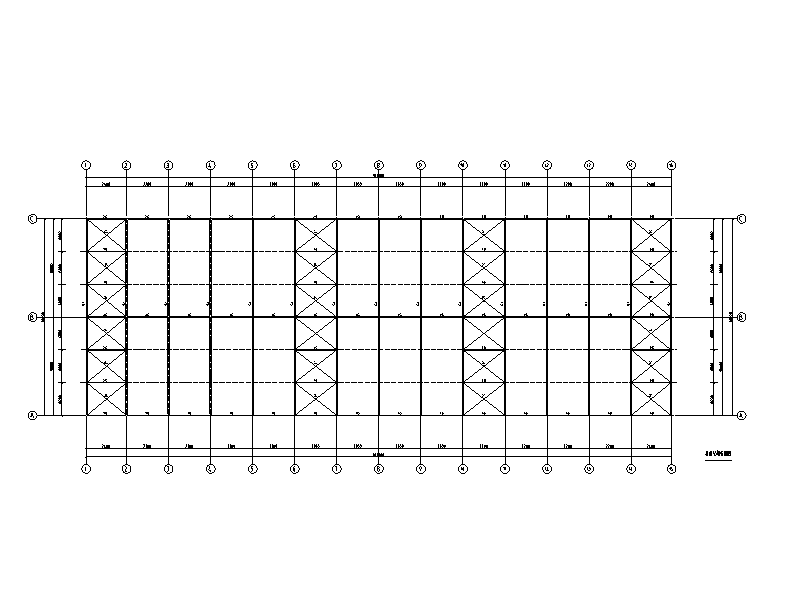

屋面结构布置图

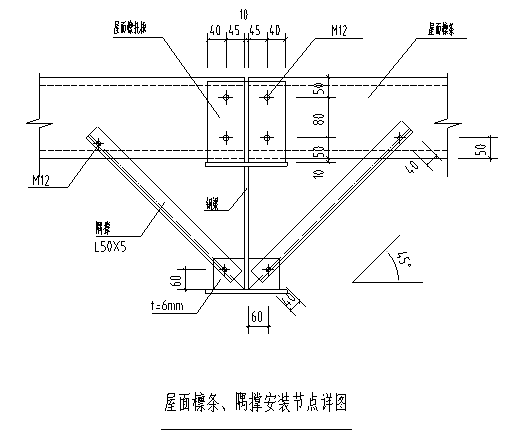

屋面檩条、隅撑安装节点详图

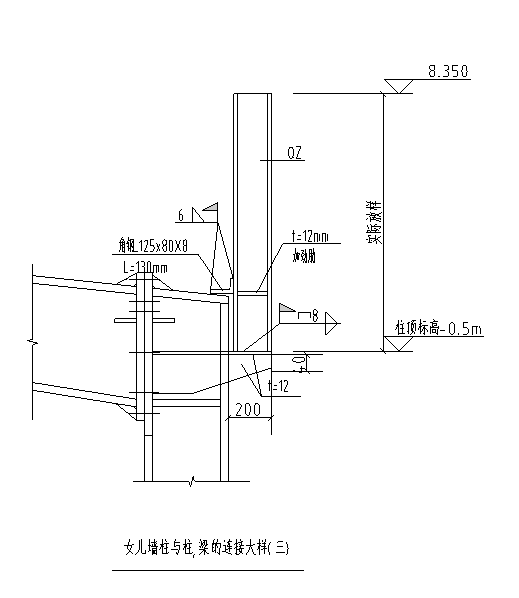

女儿墙柱与柱梁的连接大样

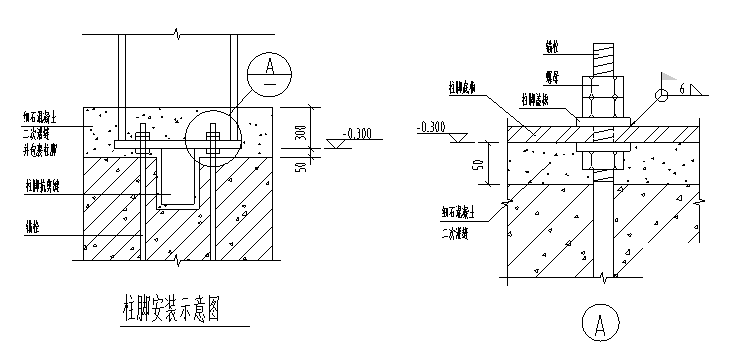

柱脚安装示意图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
