一份单层门式刚架厂房结构设计方案CAD图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年,50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
• 钢筋混凝土结构：其他结构
• 钢结构：门式刚架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 结构最大跨度：36m
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：6张
• 设计年代：近代

附件详情

钢 结构设计说明 、预埋螺栓布置图、屋顶结构图、柱支撑图、屋面檩条布置图、刚架图、 节点详图 共6张图纸。

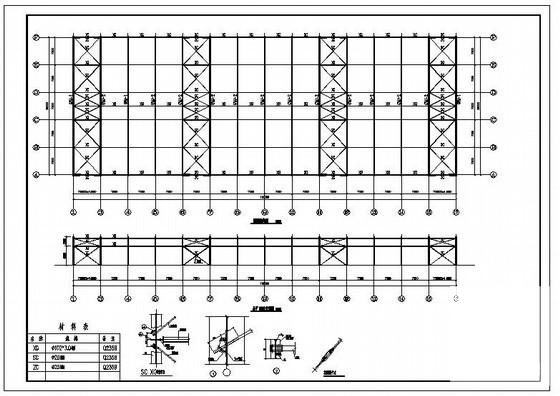

第 1 张图

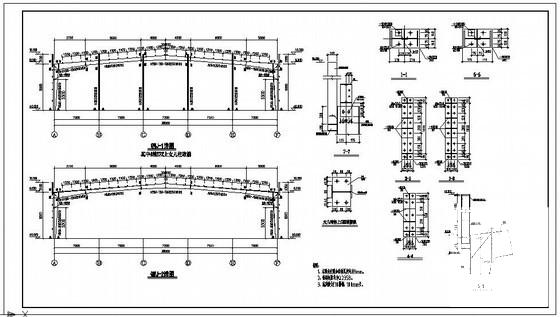

第 2 张图

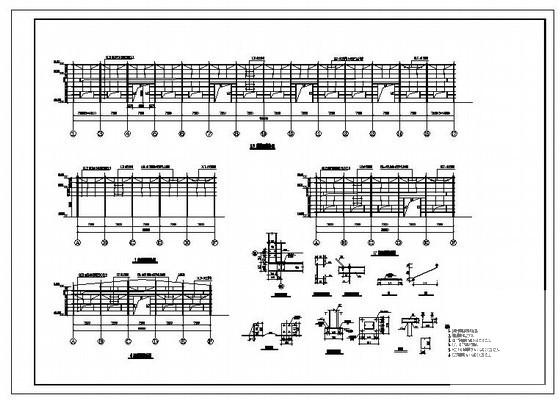

第 3 张图

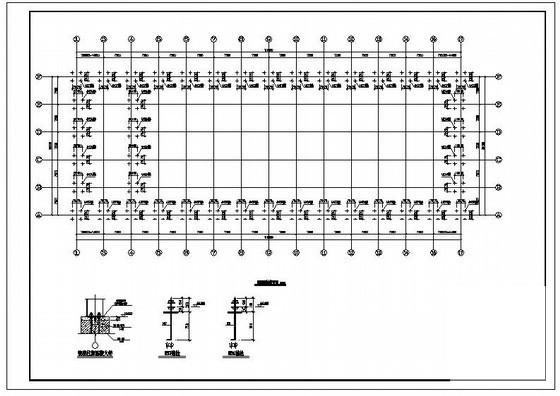

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
