一份临时性弧形门式刚架单层厂房结构CAD图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.90kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：14张

附件详情

钢 结构设计说明 、基础平面布置图、基础详图、锚栓 平面布置图 、屋面结构布置图、屋面结构檩条布置图、墙檩布置图、墙梁与檩托的连接、刚架图、 节点详图 共14张图纸。

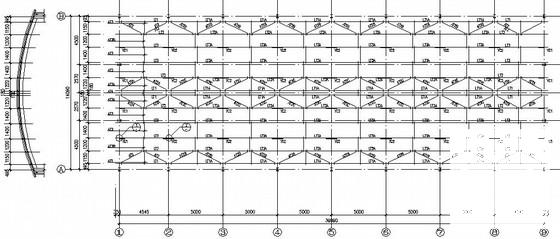

第 1 张图

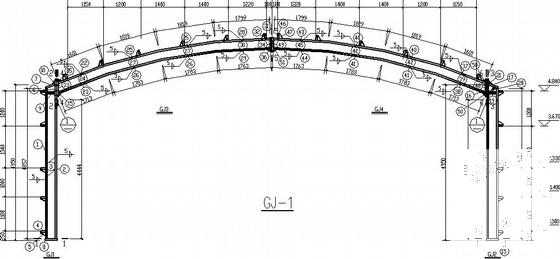

第 2 张图

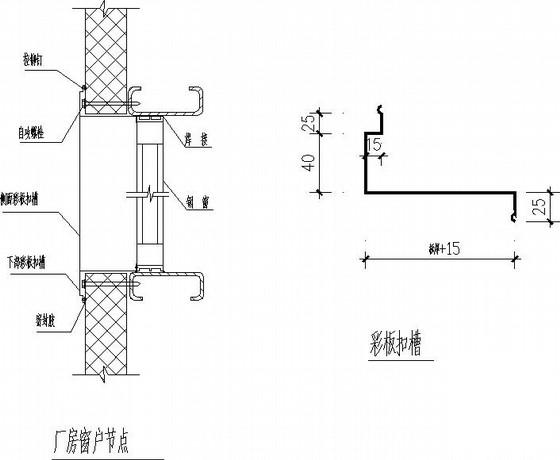

第 3 张图

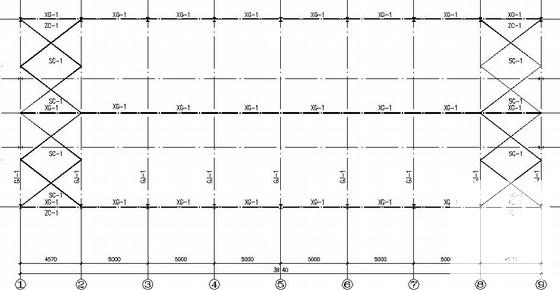

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
