单层门式刚架厂房结构设计CAD施工图纸（独立基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 参考图纸：23张
- 设计年代：近代
附件详情
该资料包含：钢结构设计总说明，基础平面布置图及基础大样，预埋锚栓平面布置图，结构平面布置图，屋面檩条布置图，立面檩条布置图，吊车梁
平面布置图
，GJ-1详图，吊车梁详图，柱间支撑详图，吊车梁连接节点大样，次构件结构大样等以及建筑图
共23张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

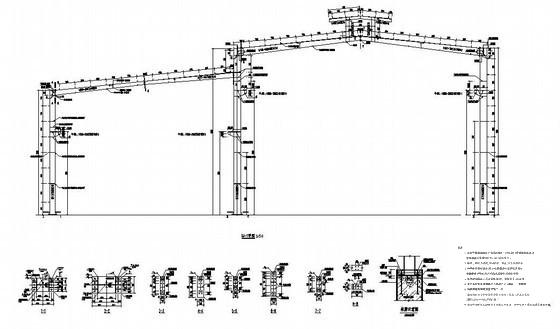

厂房基础施工图 - 1 -

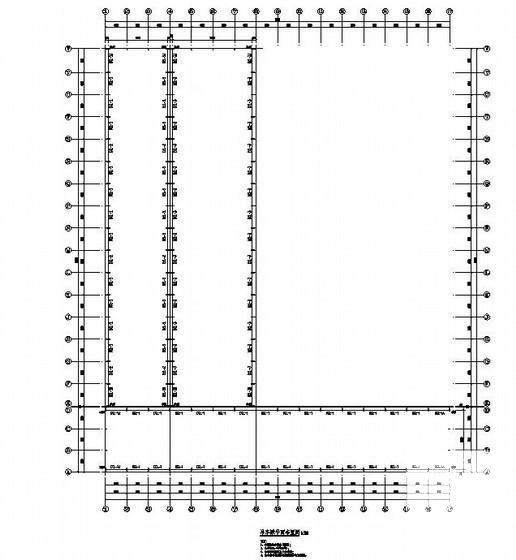

厂房基础施工图 - 2 -

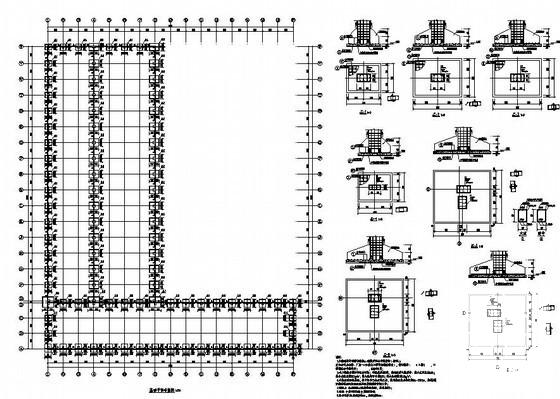

厂房基础施工图 - 3 -

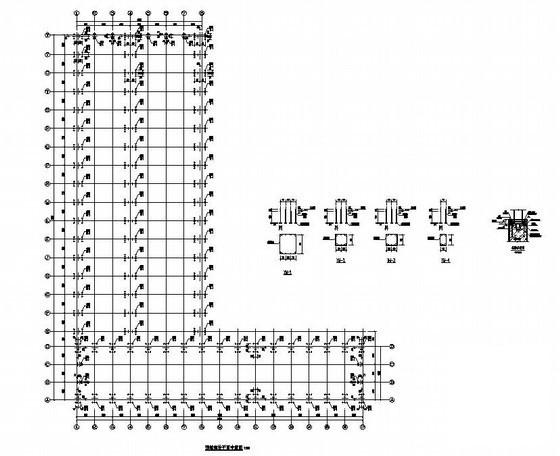

厂房基础施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.96 MB
- 收藏次数：0
-
